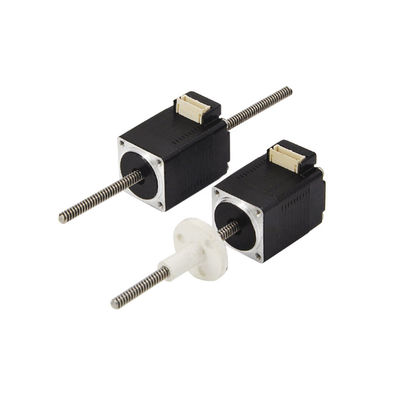

| 브랜드 이름: | PRMCAS |
| 모델 번호: | 20LHS0494/0244/0164 시리즈 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |
1대상 애플리케이션
하이브리드 선형 스텝 모터의 구동 원리는 스텝 기술에 기반합니다. 모터 컨트롤러는 모터를 구동하기 위해 정확하게 제어 된 전류를 출력합니다.나사 메커니즘은 고 정밀 위치 제어를 달성하기 위해 회전 움직임을 선형 운동으로 변환실제 적용 과정에서 모터 컨트롤러는 풀 스테프 모드, 반 스테프 모드 등과 같은 다른 제어 모드에 따라 작동합니다.이러한 모드의 선택은 모터의 회전 속도와 위치 제어 정확성에 영향을 미칠 것입니다또한 다양한 응용 프로그램의 요구 사항을 충족시키기 위해 각종 나사 선과 스트로크가 있습니다.
장점:
하이브리드 선형 모터는 다른 선형 변속 시스템에 비해 여러 장점을 가지고 있습니다.
1정밀 제어: 그것은 고 정밀 위치 및 속도 조절을 달성 할 수 있습니다.
2높은 부하역량: 큰 부하를 견딜 수 있으며 다양한 용도에 적합합니다.
3신뢰성: 오래 사용되고 안정적이며 유지보수가 덜 필요합니다.
4간단한 구조: 구조는 비교적 간단하고 설치 및 유지 보수가 쉽습니다.
5낮은 소음: 일반적으로, 소음은 작업에서 낮고 조용한 작동을 요구하는 환경에 적합합니다.
하이브리드 선형 모터는 광범위한 응용 시나리오를 가지고 있으며 자동화, 기계, 정밀 기기 분야에서 대응하는 응용 프로그램을 가지고 있습니다. 예를 들어,철강 같은 제조업에서, 자동차, 항공 우주 및 항공 우주, 단계별 라인 모터는 자동 제어 시스템, 생산 라인에서의 위치 제어, 재료 운송 및 분류에 널리 사용됩니다.
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 8 |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. 20LHS 시리즈 H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 이름 | 배선 |
가등전압 |
등급 전류 |
저항 / FASE |
인덕턴스 /단계 |
전력 소비 | 온도 상승 | 무게 |
단열 저항력 |
|
20LHS0494
20LHS0244
20LHS0164 |
양극성 |
2.5V | 0.49A | 5.1Ω | 1.5mH | 2.45W | 75°C | 43g | 20MΩ |
|
5V |
0.24A |
20.4Ω | 50.0mH | ||||||
|
7.5V |
0.16A |
45.9Ω | 11.7mH |
참고: 모터 사양의 사용자 정의가 가능합니다.
사용 가능한 리드 스크루 사양
| 코드 | 리드 스크루 스레드 크기 mm | ||
| 지름 | 발걸음 | 납 | |
| U | φ3.5 | 0.001524 | 0.3048 |
| N | φ3.5 | 0.003048 | 0.6096 |
| K | φ3.5 | 0.006096 | 1.2192 |
| J | φ3.5 | 0.012192 | 2.4384 |
| 코드 | 리드 스크루 스레드 크기 mm | ||
| 지름 | 발걸음 | 납 | |
| AB | φ3.5 | 0.005 | 0.5 |
| AC | φ3.5 | 0.01 | 1.0 |
| AD | φ3.5 | 0.02 | 2.0 |
| AE | φ3.5 | 0.04 | 4.0 |
4기계적 차원 (mm)

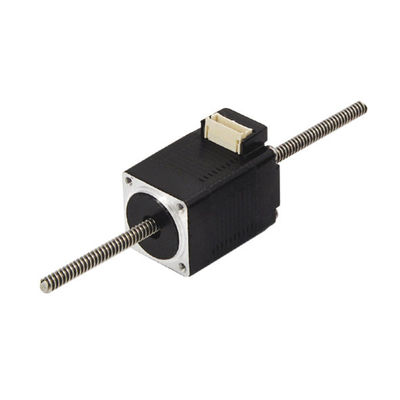

캡티브가 아닌 기계적 도면

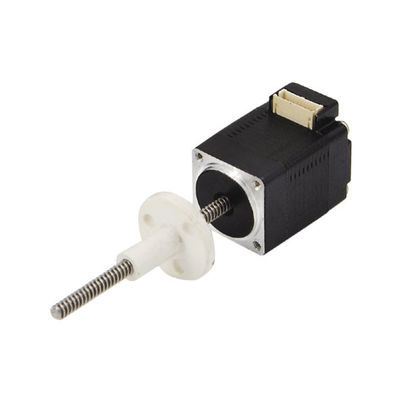

외부 견과류형 기계적 도면
5힘 및 펄스 속도 곡선
6전선
|
|
