| 브랜드 이름: | PRMCAS |
| 모델 번호: | 28LHS 캡티브 및 외부 너트 없음 시리즈 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

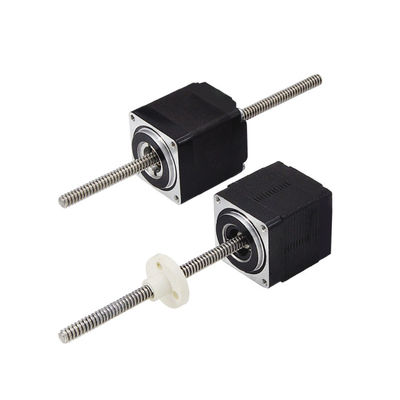

1카이풀 하이브리드 선형 스테퍼 모터 특징 및 장점
하이브리드 선형 스텝 모터 (Hybrid Linear Stepper Motor) 는 모터와 스크루 기계 변속기를 결합한 장치이다.그것은 회전 움직임을 선형 운동으로 변환하고 주로 다음 주요 구성 요소를 포함합니다:
의기술 특성 및 장점아래와 같이,
응용 프로그램:
하이브리드 선형 스테퍼 모터는널리 사용되고높은 정확성 요구 사항자동화 애플리케이션, 공장 자동화, 정밀 캘리브레이션, 정밀 유체 측정 및 정확한 위치 이동, 전자 생산, 반도체 생산, 의료 장비테스트 플랫폼, 공장 자동화 등
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 8 |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. 20LHS0494/0244/0164 캡티브 타입H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 이름 | 배선 |
가등전압 |
등급 전류 |
저항/단계 |
인덕턴스 /단계 |
전력 소비 | 온도 상승 | 무게 |
단열 저항력 |
|
28LHS1004 |
양극성 |
2.5V | 0.49A | 5.1Ω | 1.5mH | 4.2W | 75°C | 119g | 20MΩ |
| 28LHS0424 |
5V |
0.24A |
20.4Ω | 50.0mH | |||||
| 28LHS0184 |
7.5V |
0.16A |
45.9Ω | 11.7mH | |||||
| 28LHS0426 | 단극성 | 5V | 0.42A | 11.9오 | 3.3mH | ||||
| 28LHS0186 | 12V | 0.18A | 68.6오 | 19.5mH |
참고: 모터 사양의 사용자 정의가 가능합니다.
사용 가능한 리드 스크루 사양
| 코드 | 리드 스크루 스레드 크기 mm | ||
| 지름 | 발걸음 | 납 | |
| 7 | φ476 | 0.003175 | 0.635 |
| 9 | φ476 | 0.00635 | 1.27 |
| 3 | φ476 | 0.0127 | 2.54 |
| J | φ476 | 0.0254 | 5.08 |
4기계적 차원 (mm)
외부 견과류의 기계적 도면은 아래와 같습니다.
부착형이 아닌 기계 도면은 아래와 같습니다.
5힘 및 펄스 속도 곡선
6전선
|
|
