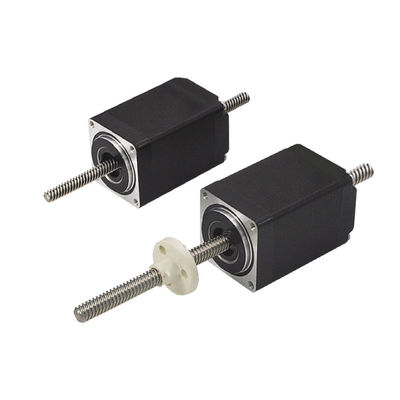

1하이브리드 선형 스테퍼 모터 개요

하이브리드 선형 스텝 모터 (Hybrid linear Stepper motor) 는 회전 움직임을 선형 이동으로 변환하는 데 사용되는 일반적인 선형 운동 제어 장치이다. 일반적으로 전기 모터, 나사,견과류 및 제어 시스템.

모터 로터에 직접 연결된 나사 막대기를 통해,그리고 견과류는 나선과 상대적 이동을 통해 직선 운송을 위해 영양 회전 움직임으로 장착됩니다.이 제품은 모터 본체에 완료됩니다. 추가 벨트, 기어 샷,회전운동으로 직선운동 변환을 달성하기 위한 콤플릿 및 기타 부품, 이는 부품 공급 비용과 시스템 조립 시간을 크게 절약합니다.따라서 구조 공간의 활용률과 위치 정확도를 향상시킵니다..
제품 구조는 간단하고 컴팩트하며 고객의 필요에 따라 다양한 솔루션을 제공 할 수 있습니다. 우리는 브레이크, 인코더,고객 요구에 따라 홀 셰프트, 그리고 이를 위한 체계적인 제품을 제공할 수 있습니다.

나사 모터 장치는 높은 정밀도, 높은 부하 용량 및 높은 신뢰성의 특성을 가지고 있으므로 산업 및 자동화 분야에서 널리 사용됩니다.전기통신, 테스트 장비, 산업 자동화 제어, 기계 도구 제조, 의료 장비, 3D 프린팅, 태양 추적 시스템 등을 통해 정확한 위치 및 속도 조절을 달성합니다.

적용:

하이브리드 선형 스테퍼 모터는널리 사용되고높은 정확성 요구 사항자동화 애플리케이션, 공장 자동화, 정밀 캘리브레이션, 정밀 유체 측정 및 정확한 위치 이동, 전자 생산, 반도체 생산, 의료 장비테스트 플랫폼, 공장 자동화 등. 다음은 몇 가지 응용 프로그램입니다.

• 리프트 장치: 리프트 플랫폼, 엘리베이터, 엘리베이터 등에 사용됩니다.
• 자동화 장비: 자동화 생산 라인을 위한 재료 운송, 조립, 시험 및 포장.
• 의료 장비: 의료 침대, 외과 로봇, CT 스캐너 등은 정확한 운동 장비가 필요합니다.
• 3D 프린팅: 3차원 구조를 구축하기 위해 프린트 헤드의 정확한 위치를 제어하는 데 사용됩니다. 3D 프린터는 인쇄 작업을 완료하기 위해 정확한 위치 제어가 필요합니다.하이브리드 선형 스테퍼 모터는 효율적이고 정확한 위치 제어 할 수 있습니다, 그래서 3D 프린터에서 널리 사용됩니다.
• CNC 기계 도구: 절단, 프레싱, 드릴링 및 재료 가공. 하이브리드 선형 단계 모터는 높은 정확성과 안정성을 가지고 있습니다.CNC 기계 도구의 각 부분의 움직임을 제어하는 데 사용할 수 있습니다.. CNC 기계에서, 나사 스텝 모터는 일반적으로 위치 및 위치 제어를 구동하는 데 사용됩니다. 따라서,가공 정확성 및 제품의 품질을 완성하는 데 중요한 역할을 합니다.
• 태양광 추적 시스템: 태양광 패널을 위한 태양광 위치를 자동으로 추적하여 더 많은 태양 에너지를 얻을 수 있습니다.
• 포장 기계: 하이브리드 선형 스테퍼 모터는 고 정밀 위치 조절을 제공 할 수 있으므로 포장 기계에서 널리 사용됩니다. 예를 들어,위치 설정과 같은 운영 작업을 제어하는 데 사용할 수 있습니다., 실린더 인쇄, 그리고 포장의 정확성을 향상시키기 위해.

모델 선택:

모델 선택에 어려움을 겪는 경우 언제든지 저희에게 연락하여 모든 고객에게 가장 적합한 제품을 추천하거나 사용자 정의 할 수 있습니다.

2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙


일반 사양


3. 20LHS0494/0244/0164 캡티브 타입H이브리드 선형 스테퍼 모터 성능 데이터 시트


참고: 모터 사양의 사용자 정의가 가능합니다.
사용 가능한 리드 스크루 사양


4기계적 차원 (mm)

외부 견과류의 기계적 도면은 아래와 같습니다.

부착형이 아닌 기계 도면은 아래와 같습니다.

5힘 및 펄스 속도 곡선


6전선
