| 브랜드 이름: | PRMCAS |
| 모델 번호: | 42LHS 4 와이어 캡티브 및 외부 견과류 시리즈가 없습니다 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

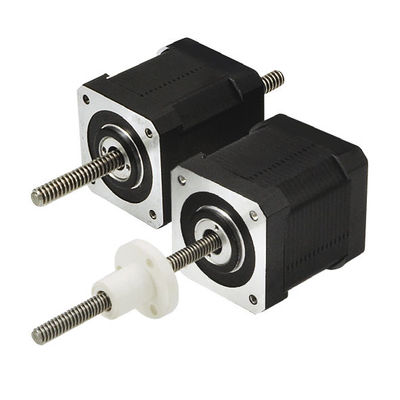

1하이브리드 선형 스테퍼 모터 개요
하이브리드 선형 스텝 모터 (Hybrid linear Stepper motor) 는 회전 움직임을 선형 이동으로 변환하는 데 사용되는 일반적인 선형 운동 제어 장치이다. 일반적으로 전기 모터, 나사,견과류 및 제어 시스템.
모터 로터에 직접 연결된 나사 막대기를 통해,그리고 견과류는 나선과 상대적 이동을 통해 직선 운송을 위해 영양 회전 움직임으로 장착됩니다.이 제품은 모터 본체에 완료됩니다. 추가 벨트, 기어 샷,회전운동으로 직선운동 변환을 달성하기 위한 콤플릿 및 기타 부품, 이는 부품 공급 비용과 시스템 조립 시간을 크게 절약합니다.따라서 구조 공간의 활용률과 위치 정확도를 향상시킵니다..
제품 구조는 간단하고 컴팩트하며 고객의 필요에 따라 다양한 솔루션을 제공 할 수 있습니다. 우리는 브레이크, 인코더,고객 요구에 따라 홀 셰프트, 그리고 이를 위한 체계적인 제품을 제공할 수 있습니다.
나사 모터 장치는 높은 정밀도, 높은 부하 용량 및 높은 신뢰성의 특성을 가지고 있으므로 산업 및 자동화 분야에서 널리 사용됩니다.전기통신, 테스트 장비, 산업 자동화 제어, 기계 도구 제조, 의료 장비, 3D 프린팅, 태양 추적 시스템 등을 통해 정확한 위치 및 속도 조절을 달성합니다.
적용:
하이브리드 선형 스테퍼 모터는널리 사용되고높은 정확성 요구 사항자동화 애플리케이션, 공장 자동화, 정밀 캘리브레이션, 정밀 유체 측정 및 정확한 위치 이동, 전자 생산, 반도체 생산, 의료 장비테스트 플랫폼, 공장 자동화 등. 다음은 몇 가지 응용 프로그램입니다.
모델 선택
하이브리드 선형 모터를 선택할 때 다음 요소를 고려해야합니다.
전기 크기의 선택 (력 요구):
모터의 크기와 최대 추진력, 그리고 부하의 상단 한계 값. 모터의 크기가 증가함에 따라 모터의 출력 추진력은 그에 따라 증가합니다.
추진력 에 따라 올바른 모터 와 크기를 선택 한 후, 적절한 가이드 는 속도 와 가속도 고려 해야 합니다.하이브리드 선형 스테퍼 모터의 속도는 추진력에 반비례즉, 모터의 작동 속도를 높이면 스크루 모터의 추진력을 감소시킬 것입니다. 모터/스크루의 선택 데이터를 개선하기 위해,다른 참조를 참조하십시오.
이 두 단계가 나사 모터 선택의 기초를 제공하지만, 다른 변수는 또한 작업 주기, 시스템 수명, 환경 요소, 반복 위치 정확성,허용 가능한 허리 틈, 가속/연속 요구 사항, 운전 조건, 레벨, 레벨 또는 수직 설치.
많은 변수가 나사 모터의 선택에 영향을 미치기 때문에 사용자가 응용 프로그램에 대한 모델을 최종화하기 전에 실제 테스트를 수행하는 것이 강력하게 권장됩니다.
필요한 경우, 우리는 또한 고객의 요구에 따라 빠르고 고품질의 사용자 정의를 할 수 있습니다.
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 17, 42mm |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. 20LHS0494/0244/0164 캡티브 타입H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 이름 | 배선 | 가등전압 |
등급 전류 |
저항/단계 |
인덕턴스 /단계 |
전력 소비 | 온도 상승 | 무게 |
단열 저항력 |
| 42LHS2604 | 양극성 | 2.33V | 2.6A | 0.9Ω | 1.33mH | 14W | 75°C | 352g | 20MΩ |
| 42LHS1304 | 5V | 1.3A | 3.8Ω | 6.6mH | |||||
| 42LHS0554 | 12V | 0.55A | 21.9Ω | 45.1mH |
참고: 모터 사양의 사용자 정의가 가능합니다.
사용 가능한 리드 스크루 사양
| 코드 | 리드 스크루 스레드 크기 mm | ||
| 지름 | 발걸음 | 납 | |
| N | φ5입니다.54 | 0.003048 | 0.6096 |
| J | φ5입니다.54 | 0.012192 | 2.4384 |
| Q | φ5입니다.54 | 0.024384 | 4.8768 |
| R | φ5입니다.54 | 0.048768 | 9.7536 |
| P | φ6입니다.35 | 0.0039688 | 0.79375 |
| A | φ6입니다.35 | 0.0079375 | 1.58750 |
| B | φ6입니다.35 | 0.0158750 | 3.17500 |
| C | φ6입니다.35 | 0.0317500 | 6.35 |
4기계적 차원 (mm)
캡티브 타입 기계 도면은 없습니다.
외부 견과류의 기계적 도면은 아래와 같습니다.
5힘 및 펄스 속도 곡선
6전선
|
|
