| 브랜드 이름: | PRMCAS |
| 모델 번호: | PLF090-L1-( )-S2-P2 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각각 통을 위한 10 PC |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

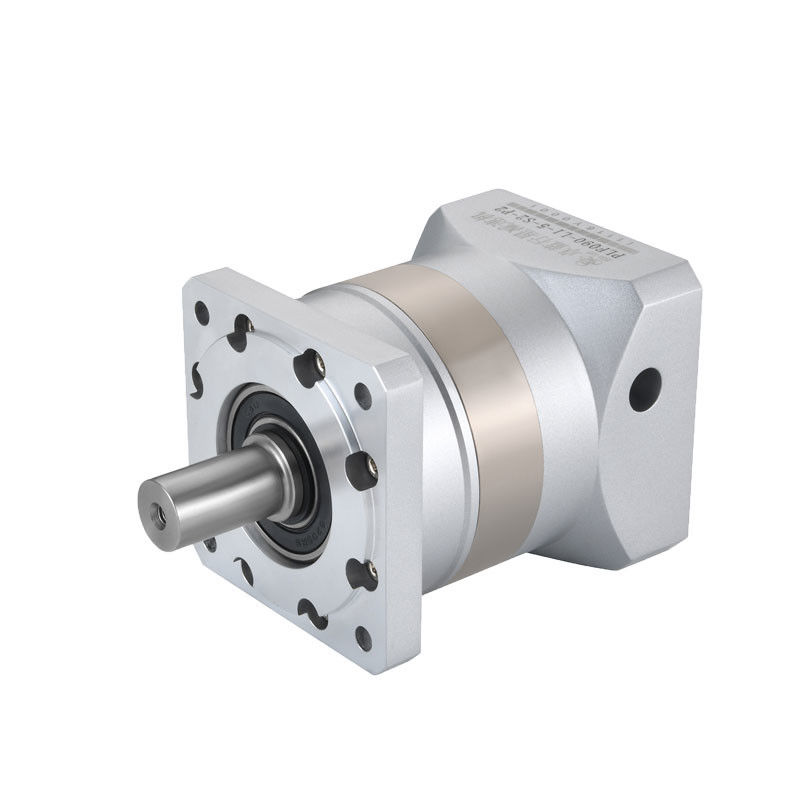

PLF090-L1 1 단계 비율 3 ~ 10 고품질 스퍼 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
기계 제조:행성 적도기는 lathes, 프레싱 머신, 밀링 머신 등 기계 도구의 다양한 로터 구성 요소를 구동하는 데 사용할 수 있습니다.
포장 기계:행성 적도기는 밀봉 기계, 채우기, 라벨링 기계와 같은 다양한 포장 장비를 구동하는 데 사용할 수 있습니다.효율적이고 정확한 포장 이동을 달성하기 위해 표시 기계.
직물 기계:플래닛 리드커는 직물 생산 장비의 전송에 사용할 수 있습니다. 직물 엮기 기계, 롤링 기계,인쇄 및 염색 기계 생산 효율과 제품 품질을 향상시키기 위해.
인쇄기:행성 적도기는 플라스틱 프린터, 평면 프린터, 소프트 프린터 등과 같은 인쇄 장비의 전송에 사용되며 정확하고 빠른 인쇄 프로세스를 달성 할 수 있습니다.
항공우주 분야:행성 감소기는 항공기, 미사일, 위성, 항공 우주 분야에서 널리 사용되는 고 정밀, 고 성능, 높은 신뢰성 힘으로 사용될 수 있습니다.
자동차 산업:행성의 환속기는 변속기, 엔진, 허브 환속기, 전력 전송기,자동차의 전력 및 연료 경제를 향상시키기 위해 자동차 산업의 클러치 및 기타 구성 요소.
석유화학 산업 분야:행성 감소기는 석유, 화학 산업 및 기타 분야에 적용 될 수 있습니다. 천연 가스, 화학 생산 과정에서 드라이버 장비로 사용됩니다.
의료 장비:행성 감소기는 의료 장비의 안정성과 정확성을 보장하기 위해 X선 기계, CT 기계 및 핵 자기 공명 등 의료 장비의 전송에 사용할 수 있습니다.
금속 기계:플래닛 리드커는 롤링 머신 및?? 기 머신과 같은 금속 생산 장비의 전송에 사용되어 생산 효율성과 제품 품질을 향상시킬 수 있습니다.
다양한 산업용 로봇:행성 적도기는 다양한 산업용 로봇의 전송 및 실행 기관에 사용할 수 있으며 로봇의 정확성과 실행 효율성을 향상시킵니다.
카이풀 프맥스 행성 기어 줄기기 기능 및 장점
풍부한 사양
행성 가속기 기계는 많은 사양을 갖추고 있으며 전력 전송 시스템에 대한 유연하고 다양한 선택을 제공합니다.
행성 적도기는 입력 속도, 출력 속도, 출력 토크 및 운동 관성 등 다양한 디자인을 가지고 있으며 장비 설계에 유연하고 다양한 선택을 제공합니다.
다속 비율, 긴 사용 기간
같은 부하 용량에서, 행성 가속기는 전통적인 감속기보다 더 긴 사용 수명을 가지고 있습니다.
그들은 응용 프로그램의 특정 요구 사항을 충족시키기 위해 다양한 속도 감소 비율을 가지고 있습니다.
작은 부피와 가벼운 무게
카이풀 PRMCAS 행성 변속기에는 최고 품질의 재료가 사용되므로 변속기의 딱딱함과 정확성, 내구성,그리고 전력 밀도는 전통적인 재료보다 크게 향상됩니다., 가속기의 전체 부피가 작고 가벼워지기 때문에 에너지 변환 효율이 높습니다. 동시에 장비의 전체 부피와 무게도 더 작을 수 있습니다..
높은 전송 효율성
행성 환속기는 효율성 측면에서 98%까지 높을 수 있습니다.이 높은 효율성의 주된 이유는 효율적인 전송을 달성하기 위해 여러 개의 별 바퀴가 사용하는 설계입니다.이 높은 효율에서, 장비의 원래 전력은 장비의 원래 전력일 수 있습니다. 기계 에너지 손실의 손실은 많이 감소하고 오류 관용률은 낮고 효율적입니다.
높은 정확성
행성 기어 속도 감소기의 큰 접촉 영역과 기어 바퀴의 수로 인해 정확도가 높으며 고 정밀 전송 요구 사항을 충족시킬 수 있습니다. 동시에,고품질의 재료가 사용되어 정확도가 안정적으로 작동합니다.예를 들어 고 정밀 요구 사항을 요구하는 기계 도구 기계 및 분사 기계와 같은 장비에 매우 적합합니다.왜냐하면 정밀 플래닛 리드커의 활 점수는 0에 도달 할 수 있기 때문입니다..05점으로 정확성에 대한 높은 요구사항을 갖춘 사용자를 충족시킬 수 있습니다.
다른 성능 사양이 필요한 경우 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.

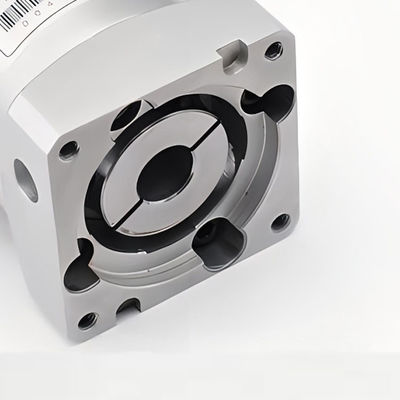

| 조화 된 모터 | 서보 모터: 400W, 750W, 스텝 모터: Nema 34 플랜지 크기86mm |
||||
| 감소율 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 역반응 (arcmin) | <8arcmin | ||||
| 입력 속도 (rpm) | 3000 | ||||
| 최대 입력 속도 (rpm) | 6000 | ||||
| 가등식 출동 토크 (N.m) | 60 | 86 | 94.5 | 64 | 39.5 |
| 최대 출력 토크 (N.m) | 120 | 172 | 189 | 128 | 79 |
| 로터 관성 (Kgcm2) | 0.4 | 0.309 | 0.291 | 0.285 | 0.283 |
| 최대 근원력 (N.m) | 1020 | ||||
| 최대 축력 (N.m) | 850 | ||||
| 평균 수명 (시간) | >20000 | ||||
| 소음 수준 (dB) | 65 | ||||
| IP 등급 | IP65 | ||||
| 윤활 | 장기성 기름 | ||||
| 효율성 | 97% | ||||
| 무게 (kg) | 3.15 | ||||
| 샤프트 어댑터 | 사용 가능 | ||||
PLF060부터 PLF120 시리즈의 더 많은 모델의 기술 사양
| PLE060 | PLE080 | PLE090 | PLE120 | PLE160 | ||||
| 모델 | 단위 | PLF060 | PLF080 | PLF090 | PLF120 | PLF160 | 비율 | 무대 |
| 정차 출력 토크 | N*m | 16.5 | 60 | 60 | 148 | 310 | 3 | 1 |
| 27 | 86 | 86 | 222 | 605 | 4 | |||
| 27 | 94.5 | 94.5 | 235 | 420 | 5 | |||
| 19.5 | 64 | 64 | 158 | (270) | 7(8) | |||
| 8.5 | 39.5 | 39.5 | 93 | - | 10 | |||
| 96 | 96 | 250 | 680 | 12 | ||||
| 96 | 96 | 250 | - | 15 | 2 | |||
| 30 | 96 | 96 | 250 | 680 | 16 | |||
| 30 | 96 | 96 | 250 | 680 | 20 | |||
| 33 | 105.5 | 105.5 | 264 | 460 | 25 | |||
| 30 | 96 | 96 | 250 | (680) | 28(32) | |||
| 33 | 105.5 | 105.5 | 364 | - | 35 | |||
| 30 | 96 | 96 | 250 | 460 | 40 | |||
| 33 | 105.5 | 105.5 | 364 | (310) | 50(64) | |||
| 21.5 | 71.5 | 71.5 | 177 | - | 70 | |||
| 37.5 | 120 | 120 | 310 | 900 | 64 | 3 | ||
| 37.5 | 120 | 120 | 310 | 900 | 80 | |||
| 37.5 | 120 | 120 | 310 | 900 | 100 | |||
| 41.0 | 132.5 | 132.5 | 329 | 580 | 125 | |||
| 37.5 | 120 | 120 | 310 | (580) | 140(160) | |||
| 41.0 | 132.5 | 132.5 | 329 | - | 175 | |||
| 37.5 | 120 | 120 | 310 | 580 | 200 | |||
| 41.0 | 132.5 | 132.5 | 329 | (900) | 250(256) | |||
| 37.5 | 120 | 120 | 310 | (580) | 280 ((320) | |||
| 41.0 | 132.5 | 132.5 | 329 | (400) | 350 ((512) | |||
| 응급 정지 토크 | N*m | 2배 가량 출력 토크 | ||||||
| 정규 입력 속도 | rmp | 3000 | 3000 | 3000 | 2000 | 2000 | ||
| 최대 입력 속도 | rmp | 6000 | 6000 | 6000 | 3500 | 3500 | ||
| 최대 방사력 | N | 170 | 1020 | 1020 | 2230 | 2200 | ||
| 최대 축력 | N | 120 | 850 | 850 | 1550 | 2300 | ||
| 효율성 | % | 싱글[97%] | 두 배[95%] | |||||
| 평균 수명 | h | 20000 | ||||||
| 무게 | 1kg | 1.4 | 3.7 | 8.0 | 16 | 19 | 1 | |
| 1.6 | 4.2 | 8.9 | 18 | 25 | 2 | |||
| 1.8 | 4.7 | 9.8 | 21 | 31 | 3 |
|||
기계적 도면의 사용자 정의가 필요한 경우, sales@zionkaifull.com, 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
또한 u 특정 기어박스의 기계적 도면이 필요한 경우, 또한 저희에게 연락하십시오.
참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.
더 많은 종류의 스퍼 기어 행성 기어박스
ᄂ
전체회의 기어박스 작동 원칙
플래닛 리듀서 는 널리 사용되는 산업 제품으로 모터의 속도를 줄이고 출력 토크를 증가시킬 수 있습니다.

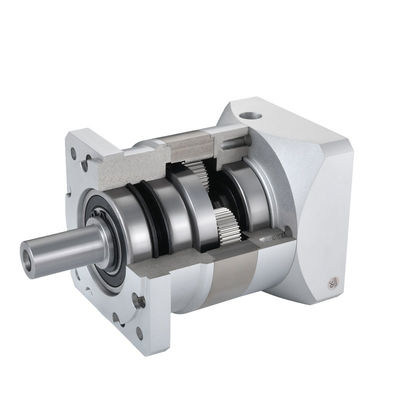

행성 감소기는 일반적으로 치아 박스 하우징에 내부 치아 반지와 밀접하게 결합됩니다. 치아 박스의 중심에는 외부 전력으로 구동되는 태양 기어가 있습니다.그리고 세 개의 행성 바퀴는 태양 바퀴와 일치합니다.행성 가속기는 태양 치아를 움직이는 외부 입력 전력으로 행성 기어 회전, 힘 축의 출력 전력을 구동하고 출력 속도를 줄일 수 있습니다.
행성 바퀴 시스템의 기본 원칙 외에도 행성 가속의 성능은 다른 많은 요인에 의해 영향을 받습니다. 예를 들어 재료 선택,열처리 과정의 적용, 변속기의 처리 정확성, 조립 장치의 설계 및 윤활 시스템의 설계는 환속기의 성능에 영향을 줄 것입니다. 따라서 높은 효율을 얻기 위해,높은 안정성, 그리고 긴 수명, 엄격한 품질 통제는 제품 설계, 제조 및 테스트 등에 구현해야합니다.
|
