| 브랜드 이름: | PRMCAS |
| 모델 번호: | PLF090-L2-( )-S2-P2 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각각 통을 위한 10 PC |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

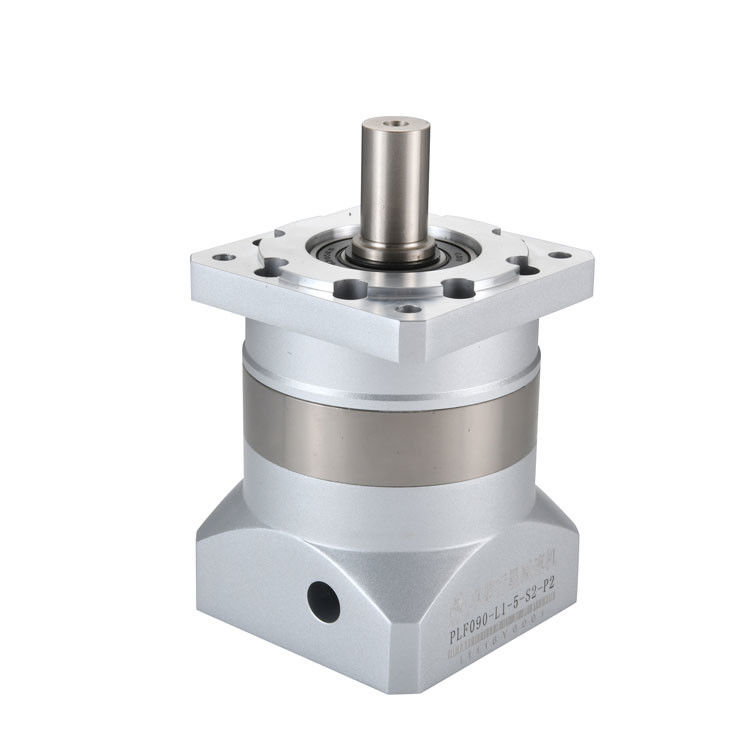

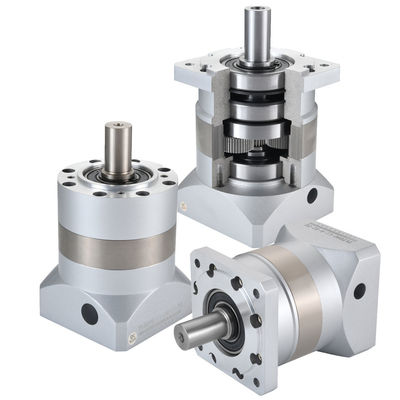

PLF090-L2 2단계 비율 12 ~ 70 고성능 스퍼 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
카이플 PRMCAS 스퍼 기어 행성 기어박스 애플리케이션
기계 제조:행성 적도기는 lathes, 프레싱 머신, 밀링 머신 등 기계 도구의 다양한 로터 구성 요소를 구동하는 데 사용할 수 있습니다.
포장 기계:행성 적도기는 밀봉 기계, 채우기, 라벨링 기계와 같은 다양한 포장 장비를 구동하는 데 사용할 수 있습니다.효율적이고 정확한 포장 이동을 달성하기 위해 표시 기계.
직물 기계: P라네타리 리드커는 직물 생산 장비의 전송에 사용할 수 있습니다. 직물 엮기 기계, 롤링 기계,인쇄 및 염색 기계 생산 효율과 제품 품질을 향상시키기 위해.
인쇄기:행성 적도기는 플라스틱 프린터, 평면 프린터, 소프트 프린터 등과 같은 인쇄 장비의 전송에 사용되며 정확하고 빠른 인쇄 프로세스를 달성 할 수 있습니다.
항공우주 분야:행성 감소기는 항공기, 미사일, 위성, 항공 우주 분야에서 널리 사용되는 고 정밀, 고 성능, 높은 신뢰성 힘으로 사용될 수 있습니다.
자동차 산업:행성의 환속기는 변속기, 엔진, 허브 환속기, 전력 전송기,자동차의 전력 및 연료 경제를 향상시키기 위해 자동차 산업의 클러치 및 기타 구성 요소.
석유화학 산업 분야:행성 감소기는 석유, 화학 산업 및 기타 분야에 적용 될 수 있습니다. 천연 가스, 화학 생산 과정에서 드라이버 장비로 사용됩니다.
의료 장비:행성 감소기는 의료 장비의 안정성과 정확성을 보장하기 위해 X선 기계, CT 기계 및 핵 자기 공명 등 의료 장비의 전송에 사용할 수 있습니다.
금속 기계:플래닛 리드커는 롤링 머신 및?? 기 머신과 같은 금속 생산 장비의 전송에 사용되어 생산 효율성과 제품 품질을 향상시킬 수 있습니다.
다양한 산업용 로봇:행성 적도기는 다양한 산업용 로봇의 전송 및 실행 기관에 사용할 수 있으며 로봇의 정확성과 실행 효율성을 향상시킵니다.
카이풀 프맥스 행성 기어 줄기기 기능 및 장점
높은 정확성:행성의 환속기의 작동 원리와 구조는 전송 과정의 오류가 매우 작고 높은 정확도를 제공합니다.그리고 각 변속기 바퀴의 치아 수, 정확도가 높고, 고 정밀 전송 요구 사항을 충족 할 수 있습니다.
큰 토크:행성 적도기는 여러 기어 조합의 형태를 채택하기 때문에 전송되는 토크는 매우 크고 높은 작업 효율을 달성 할 수 있습니다.
낮은 소음:행성 적도기는 정밀 가공 기어 및 다른 전송 구성 요소를 사용하여 전송 정확도가 높고 안정적인 속도 및 작업 중에 안정적인 작동을합니다.
수명 기간:행성 가속기 기계의 내부 부품은 고품질의 재료로 만들어졌으며 내구성이 강하고 사용 기간이 길습니다.
높은 효율성:행성 적도기의 전송 효율은 높고 소음이 낮고 온도는 작습니다.
콤팩트 구조:행성 적도기의 구조는 컴팩트합니다. 다른 유형의 적도기와 비교하면 부피가 작고 제한된 공간에서 역할을 할 수 있습니다.
이름 지정 규칙
다른 성능 사양이 필요한 경우 sales@zionkaifull.com 또는 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
| 조화 된 모터 | 서보 모터: 400W, 750W, 스텝 모터: Nema 34 플랜지 크기 86mm |
|||||||||
| 감소율 | 12:1 | 15:1 | 16:1 | 20:1 | 25:1 | 28:1 | 35:1 | 40:1 | 50:1 | 70:1 |
| 역반응 (arcmin) | <12 arcmin | |||||||||
| 입력 속도 (rpm) | 3000 | |||||||||
| 최대 입력 속도 (rpm) | 6000 | |||||||||
| 가등식 출동 토크 (N.m) | 96 | 96 | 96 | 96 | 105.5 | 96 | 105.5 | 96 | 105.5 | 71.5 |
| 최대 출력 토크 (N.m) | 192 | 192 | 192 | 192 | 211 | 192 | 211 | 192 | 211 | 143 |
| 로터 관성 (Kgcm2) | 0.4 | 0.309 | 0.291 | 0.291 | 0.285 | 0.285 | 0.285 | 0.2853 | 0.283 | 0.283 |
| 최대 근원력 (N.m) | 1020 | |||||||||
| 최대 축력 (N.m) | 850 | |||||||||
| 평균 수명 (시간) | >20000 | |||||||||
| 소음 수준 (dB) | 65 | |||||||||
| IP 등급 | IP65 | |||||||||
| 윤활 | 장기성 기름 | |||||||||
| 효율성 | 95% | |||||||||
| 무게 (kg) | 4.05 | |||||||||
| 샤프트 어댑터 | 사용 가능 | |||||||||
PLF060부터 PLF120 시리즈의 더 많은 모델의 기술 사양
| PLE060 | PLE080 | PLE090 | PLE120 | PLE160 | ||||
| 모델 | 단위 | PLF060 | PLF080 | PLF090 | PLF120 | PLF160 | 비율 | 무대 |
| 정차 출력 토크 | N*m | 16.5 | 60 | 60 | 148 | 310 | 3 | 1 |
| 27 | 86 | 86 | 222 | 605 | 4 | |||
| 27 | 94.5 | 94.5 | 235 | 420 | 5 | |||
| 19.5 | 64 | 64 | 158 | (270) | 7(8) | |||
| 8.5 | 39.5 | 39.5 | 93 | - | 10 | |||
| 96 | 96 | 250 | 680 | 12 | ||||
| 96 | 96 | 250 | - | 15 | 2 | |||
| 30 | 96 | 96 | 250 | 680 | 16 | |||
| 30 | 96 | 96 | 250 | 680 | 20 | |||
| 33 | 105.5 | 105.5 | 264 | 460 | 25 | |||
| 30 | 96 | 96 | 250 | (680) | 28(32) | |||
| 33 | 105.5 | 105.5 | 364 | - | 35 | |||
| 30 | 96 | 96 | 250 | 460 | 40 | |||
| 33 | 105.5 | 105.5 | 364 | (310) | 50(64) | |||
| 21.5 | 71.5 | 71.5 | 177 | - | 70 | |||
| 37.5 | 120 | 120 | 310 | 900 | 64 | 3 | ||
| 37.5 | 120 | 120 | 310 | 900 | 80 | |||
| 37.5 | 120 | 120 | 310 | 900 | 100 | |||
| 41.0 | 132.5 | 132.5 | 329 | 580 | 125 | |||
| 37.5 | 120 | 120 | 310 | (580) | 140(160) | |||
| 41.0 | 132.5 | 132.5 | 329 | - | 175 | |||
| 37.5 | 120 | 120 | 310 | 580 | 200 | |||
| 41.0 | 132.5 | 132.5 | 329 | (900) | 250(256) | |||
| 37.5 | 120 | 120 | 310 | (580) | 280 ((320) | |||
| 41.0 | 132.5 | 132.5 | 329 | (400) | 350 ((512) | |||
| 응급 정지 토크 | N*m | 2배 가량 출력 토크 | ||||||
| 정규 입력 속도 | rmp | 3000 | 3000 | 3000 | 2000 | 2000 | ||
| 최대 입력 속도 | rmp | 6000 | 6000 | 6000 | 3500 | 3500 | ||
| 최대 방사력 | N | 170 | 1020 | 1020 | 2230 | 2200 | ||
| 최대 축력 | N | 120 | 850 | 850 | 1550 | 2300 | ||
| 효율성 | % | 싱글[97%] | 두 배[95%] | |||||
| 평균 수명 | h | 20000 | ||||||
| 무게 | 1kg | 1.4 | 3.7 | 8.0 | 16 | 19 | 1 | |
| 1.6 | 4.2 | 8.9 | 18 | 25 | 2 | |||
| 1.8 | 4.7 | 9.8 | 21 | 31 | 3 |
|||
기계적 도면의 사용자 정의가 필요한 경우, sales@zionkaifull.com, 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
또한 u 특정 기어박스의 기계적 도면이 필요한 경우, 또한 저희에게 연락하십시오.
참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.
작업 원칙
플래닛 리듀서 는 널리 사용되는 산업 제품으로 모터의 속도를 줄이고 출력 토크를 증가시킬 수 있습니다.

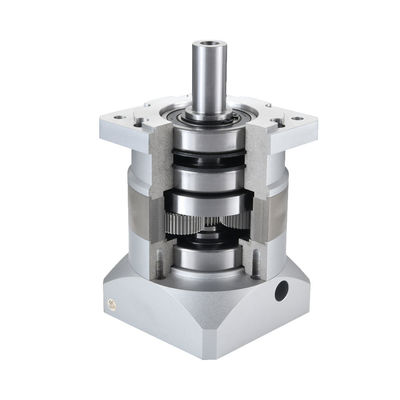

행성 감소기는 일반적으로 치아 박스 하우징에 내부 치아 반지와 밀접하게 결합됩니다. 치아 박스의 중심에는 외부 전력으로 구동되는 태양 기어가 있습니다.그리고 세 개의 행성 바퀴는 태양 바퀴와 일치합니다.행성 가속기는 태양 치아를 움직이는 외부 입력 전력으로 행성 기어 회전, 힘 축의 출력 전력을 구동하고 출력 속도를 줄일 수 있습니다.
행성 바퀴 시스템의 기본 원칙 외에도 행성 가속의 성능은 다른 많은 요인에 의해 영향을 받습니다. 예를 들어 재료 선택,열처리 과정의 적용, 변속기의 처리 정확성, 조립 장치의 설계 및 윤활 시스템의 설계는 환속기의 성능에 영향을 줄 것입니다. 따라서 높은 효율을 얻기 위해,높은 안정성, 그리고 긴 수명, 엄격한 품질 통제는 제품 설계, 제조 및 테스트 등에 구현해야합니다.
|
