스퍼 행성 변속기
>

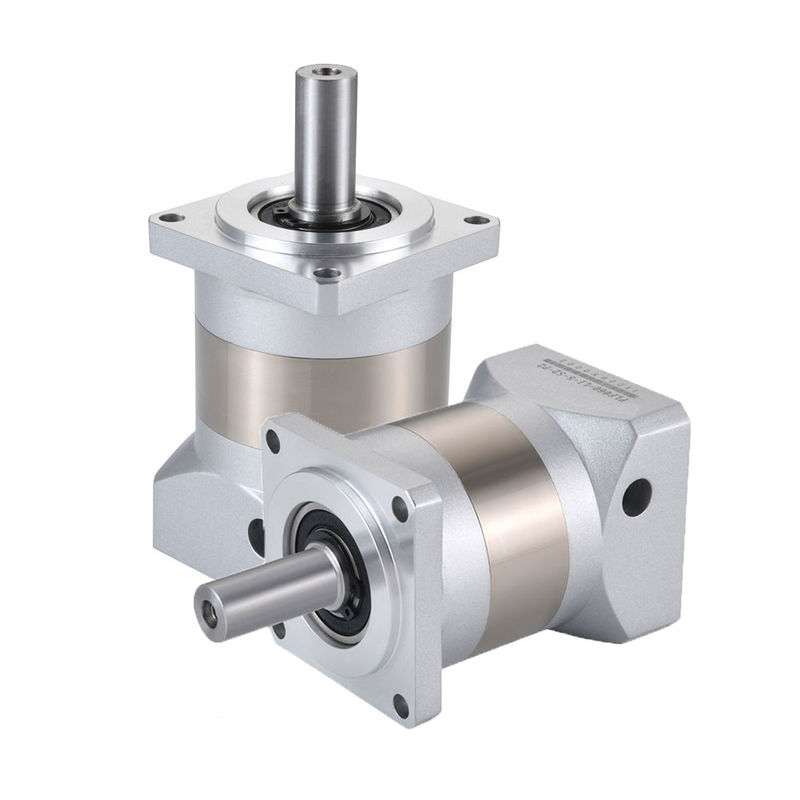

PLF060-L3 스퍼 기어 산업용 행성 기어박스

PLF060-L3 스퍼 기어 산업용 행성 기어박스

브랜드 이름: PRMCAS
모델 번호: PLF060-L3-( )-S2-P2
MOQ: ≥10pcs
포장에 대한 세부 사항: 각 판지마다 25pcs
지불 조건: 회사 계정 기반 T/T
자세한 정보
원래 장소:
중국
인증:
CE, ROHS, CCC
감소율:
64, 80, 100, 125, 140, 175, 200, 250, 280, 350
입력 속도:
Rated 3000rpm, Max. 정격 3000rpm, 최대. 6000rmp 6000rpm
출력 토크:
Rated 37.5-41N.m, Max. 정격 37.5-41N.m, 최대. 2 times of the rated 정격의 2배
반발:
<15arcmin>
상응하는 모터:
서보 모터, 100W, 200W, 400W 및 스테퍼 Nema 23 프레임 크기 57mm
평균 수명:
>20000H
하이라이트:
저소음, 고성능과 신뢰성, 고속도와 비용 효율적인 토크
사용자 정의:
지원받습니다
공급 능력:
달 당 10000 PC
강조하다:

스퍼 기어 산업용 행성 기어박스

,

PLF060-L3 산업용 행성용 변속기

제품 설명

PRMCAS-더 나은 방식으로 자동화...

정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션



15년 이상의 산업용 모션 컨트롤 경험

PLF090-L3 3 단계 비율 64 ~ 350 CNC 및 다양한 산업 자동화 응용을위한 고품질 스퍼 기어 행성 기어 박스



1제품 개요



행성 변속기 기계는 산업 분야에서 널리 사용됩니다. 특히 CNC 기계 도구와 같은 높은 정확도, 높은 부하 및 높은 신뢰성을 요구하는 응용 프로그램에 적합합니다.공용 조각 기계, 의료 장비, 레이저 장비, 자동차 제조, 로봇, 금속공학통신 자동 조절 안테나, 정렬 장비의 과학적 측정, 조선 산업 등



다음과 같은 몇 가지 일반적인응용 프로그램산업용 플래네트리 리드커:

행성 변속기 기계는 산업 분야에서 널리 사용됩니다. 특히 CNC 기계 도구와 같은 높은 정확도, 높은 부하 및 높은 신뢰성을 요구하는 응용 프로그램에 적합합니다.공용 조각 기계, 의료 장비, 레이저 장비, 자동차 제조, 로봇, 금속공학통신 자동 조절 안테나, 정렬 장비의 과학적 측정, 조선 산업 등

기계 제조:행성 적도기는 lathes, 프레싱 머신, 밀링 머신 등 기계 도구의 다양한 로터 구성 요소를 구동하는 데 사용할 수 있습니다.

포장 기계:행성 적도기는 밀봉 기계, 채우기, 라벨링 기계와 같은 다양한 포장 장비를 구동하는 데 사용할 수 있습니다.효율적이고 정확한 포장 이동을 달성하기 위해 표시 기계.

직물 기계: P라네타리 리드커는 직물 생산 장비의 전송에 사용할 수 있습니다. 직물 엮기 기계, 롤링 기계,인쇄 및 염색 기계 생산 효율과 제품 품질을 향상시키기 위해.

인쇄기:행성 적도기는 플라스틱 프린터, 평면 프린터, 소프트 프린터 등과 같은 인쇄 장비의 전송에 사용되며 정확하고 빠른 인쇄 프로세스를 달성 할 수 있습니다.

항공우주 분야:행성 감소기는 항공기, 미사일, 위성, 항공 우주 분야에서 널리 사용되는 고 정밀, 고 성능, 높은 신뢰성 힘으로 사용될 수 있습니다.

자동차 산업:행성의 환속기는 변속기, 엔진, 허브 환속기, 전력 전송기,자동차의 전력 및 연료 경제를 향상시키기 위해 자동차 산업의 클러치 및 기타 구성 요소.

석유화학 산업 분야:행성 감소기는 석유, 화학 산업 및 기타 분야에 적용 될 수 있습니다. 천연 가스, 화학 생산 과정에서 드라이버 장비로 사용됩니다.

의료 장비:행성 감소기는 의료 장비의 안정성과 정확성을 보장하기 위해 X선 기계, CT 기계 및 핵 자기 공명 등 의료 장비의 전송에 사용할 수 있습니다.

금속 기계:플래닛 리드커는 롤링 머신 및?? 기 머신과 같은 금속 생산 장비의 전송에 사용되어 생산 효율성과 제품 품질을 향상시킬 수 있습니다.

다양한 산업용 로봇:행성 적도기는 다양한 산업용 로봇의 전송 및 실행 기관에 사용할 수 있으며 로봇의 정확성과 실행 효율성을 향상시킵니다.



카이풀 PRMCAS 행성 변속기 기능 및 장점

카이풀 PRMCAS 행성 기어 줄기기 장점:

폭 넓은 감소 비율 범위행성의 줄기기의 기어 매시링 전송의 많은 그룹이 있습니다. 기어 그룹의 수는 크며 전송 속도는 그에 따라 증가합니다.

높은 운반 용량이것은 절단기가 동시에 많은 이빨을 매시하고, 이빨 스트립에 사용되는 재료의 딱딱함이 높기 때문입니다. 정밀 처리 후,행성 적도기의 전체 운반 용량이 효과적으로 향상됩니다..

높은 전송 정확성기어 사이의 매시 정확도는 높으며 1 아크 분 미만일 수 있습니다. 다른 유형의 리드커와 비교하면 높은 정밀 리드커입니다.

높은 효율과 안정적인 움직임변속기 줄기기의 각 변속기 그룹은 단 하나의 치아 표면을 단속 중만 뜯어 먹기 때문에, 변속기 표면 스트레스 요구 사항은 토크가 같을 때 더 커집니다. 따라서,기구 설계는 큰 모드 및 두께에서 사용되어야 합니다.- 변속기 모양이 커질수록 변속기 사이의 허용값이 커지고, 변속기 사이의 간격이 커질수록그리고 각 느림 비율 사이의 축적 된 측면 간격은 증가 할 것입니다정밀 행성 변속기는 독특한 다점 균일, 단단히 결합 된 구조와 외부 변속기의 활 구조를 결합합니다.설계 자체는 또한 고 정밀 위치 설정을 달성 할 수 있습니다.

쉽게 설치할 수 있습니다.행성 환기의 세 가지 기본 구성 요소가 있습니다: 간단한 구조, 작은 부품, 편리한 설치, 입력 및 출력 샤프트 동축,그래서 구조는 간단하고 설치는 편리합니다..

정밀 행성 절단기는 작고 가볍습니다.이러한 특징은 디자인을 더 가치있게 만듭니다. 전통적인 기어 느림 장치 중에서는 편향 된 변속기를 통해 여러 개의 크고 작은 기어 그룹이 속도를 줄입니다.가속 비율은 두 기어의 곱으로 생성됩니다., 그리고 기어 사이즈 사이의 거리는 일정 거리에 열립니다. 따라서, 기어박스는 큰 공간을 가지고 있습니다. 특히 높은 회전 속도의 경우,연결하기 위해 두 개 이상의 저연속 기어 박스가 필요합니다.구조적 강도는 상대적으로 약화되고, 변속기 길이는 길어지며, 특히 큰 부피와 특히 큰 무게를 초래합니다.행성 환기의 구조는 지점의 필요한 수에 따라 반복적으로 연결 될 수 있습니다., 또는 여러 조합은 개별적으로 완료 될 수 있습니다.

높은 토크와 충돌 방지 기능전통적인 기어 는 두 기어 사이 에 몇 개의 접촉 표면을 압축 함 으로 작동 합니다. 모든 부하 는 몇 가지 접촉 표면에 집중 됩니다.그래서 게어와 브레이크 사이에 마찰을 일으키는 것이 쉽습니다. 행성 감소기는 기어 접촉 표면에 6 더 큰 360도 균일 부하가 있습니다. 행성 감소기의 여러 치아 표면은 균일하게 즉각적인 충격 부하에 의해 균일하게 영향을받습니다.행성의 가속을 더 큰 영향으로 만드는과도한 부하와 물체 및 베어링의 손상 또는 균열.

이름 지정 규칙

PLF060-L3 스퍼 기어 산업용 행성 기어박스 0



2주요 기술 사양



조화 된 모터

서보 100W, 200W, 400W
스텝 스피커 nema 23, 프레임 크기 57mm,

샤프트 어댑터 사용 가능

감소율 64:1 80:1 100:1 125:1 140:1 175:1 200:1 250:1 280:1 350:1
역반응 (arcmin) <15arcmin
입력 속도 (rpm) 3000
최대 입력 속도 (rpm) 6000
가등식 출동 토크 (N.m) 37.5 37.5 37.5 41 37.5 41 37.5 41 37.5 41
최대 출력 토크 (N.m) 75 75 75 82 75 82 75 82 75 82
로터 관성 (Kgcm2) 0.092 0.092 0.092 0.092 0.091 0.091 0.091 0.091 0.091 0.091
최대 근원력 (N.m) 170
최대 축력 (N.m) 120
평균 수명 (시간) >20000
소음 수준 (dB) 65
IP 등급 IP65
윤활 장기성 기름
효율성 95%
무게 (kg) 1.8
샤프트 어댑터 사용 가능



PLF060부터 PLF120 시리즈의 더 많은 모델의 기술 사양

    PLE060 PLE080 PLE090 PLE120 PLE160
모델 단위 PLF060 PLF080 PLF090 PLF120 PLF160 비율 무대
정차 출력 토크 N*m 16.5 60 60 148 310 3 1
27 86 86 222 605 4
27 94.5 94.5 235 420 5
19.5 64 64 158 (270) 7(8)
8.5 39.5 39.5 93 - 10
  96 96 250 680 12
  96 96 250 - 15 2
30 96 96 250 680 16
30 96 96 250 680 20
33 105.5 105.5 264 460 25
30 96 96 250 (680) 28(32)
33 105.5 105.5 364 - 35
30 96 96 250 460 40
33 105.5 105.5 364 (310) 50(64)
21.5 71.5 71.5 177 - 70
37.5 120 120 310 900 64 3
37.5 120 120 310 900 80
37.5 120 120 310 900 100
41.0 132.5 132.5 329 580 125
37.5 120 120 310 (580) 140(160)
41.0 132.5 132.5 329 - 175
37.5 120 120 310 580 200
41.0 132.5 132.5 329 (900) 250(256)
37.5 120 120 310 (580) 280 ((320)
41.0 132.5 132.5 329 (400) 350 ((512)
응급 정지 토크 N*m 2배 가량 출력 토크
정규 입력 속도 rmp 3000 3000 3000 2000 2000
최대 입력 속도 rmp 6000 6000 6000 3500 3500
최대 방사력 N 170 1020 1020 2230 2200
최대 축력 N 120 850 850 1550 2300
효율성 % 싱글[97%] 두 배[95%]
평균 수명 h 20000
무게 1kg 1.4 3.7 8.0 16 19   1
1.6 4.2 8.9 18 25   2
1.8 4.7 9.8 21 31   3




3기계 도면 (mm) 및 배선



PLF060-L3 스퍼 기어 산업용 행성 기어박스 1

참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.



더 많은 종류의 스퍼 기어 행성 기어박스

PLF060-L3 스퍼 기어 산업용 행성 기어박스 2



4높은 수준의 품질 관리 시스템

PLF060-L3 스퍼 기어 산업용 행성 기어박스 3



5보증 및 서비스
  • 보증 기간은 제품에 따라 18개월에서 2년입니다.
  • 24*7 고객 기술 지원 이메일, WhatsApp, TeamViewer, 음성 또는 비디오 통화 등을 통해
  • 원격 또는 현장 기술 교육 서비스 등
  • 고객의 필요에 따라 더 많은 서비스를 제공합니다.
6. 배경 지식



행성 환전기의 작동 원리는 행성 회전 시스템의 기본 원리에 기반합니다. 여러 행성 바퀴, 내부 기어, 태양 바퀴 및 프레임으로 구성됩니다.행성의 바퀴의 수는 저속 요구와 변속기의 효율에 따라 선택할 수 있습니다, 보통 3 ~ 8. 내부 기어 는 프레임 에 고정 되어 있으며, 태양 바퀴 는 입력 샤프트 에 연결 된 중앙 바퀴 이다. 입력 샤프트 가 회전 될 때,태양의 바퀴가 행성을 돌리게 합니다.행성 바퀴는 내부 기어 궤도를 따라 회전하지만, 그것은 또한 자신의 축을 따라 회전합니다.이 특별 한 운동 방식 은 행성 바퀴 시스템 이 큰 둔화 비율 을 달성 할 수 있게 해 준다, 또한 전송의 안정성과 정확성을 보장합니다.

입력 샤프트의 회전은 태양 바퀴를 통해 행성 바퀴로 전달되고, 태양 바퀴의 구동 아래로 행성 바퀴가 회전하기 시작합니다.

행성 바퀴 는 내부 기어 의 궤도 를 따라 회전 하는 반면, 자신 의 축 을 따라도 회전 한다. 이 특별 한 운동 방식 은 행성 바퀴 시스템 의 둔화 비율 을 가능하게 한다.

리버버와 행성 바퀴의 회전은 전력을 행성 래크로 전달하고, 행성 선반은 전력을 출력 샤프트로 전송하여 전체 가속기를 회전시킵니다.

정밀 제조 및 디셀러레이터의 설치에 따라 변속기의 안정성과 정확성이 보장됩니다.플래네트리 리드커머가 고정도 느림 효과를 얻을 수 있도록 하는.
