| 브랜드 이름: | PRMCAS |
| 모델 번호: | PLF042-L1-( )-S2-P2 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

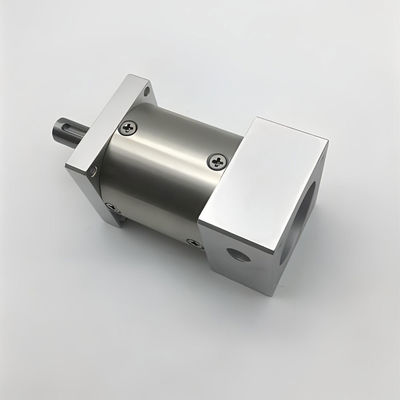

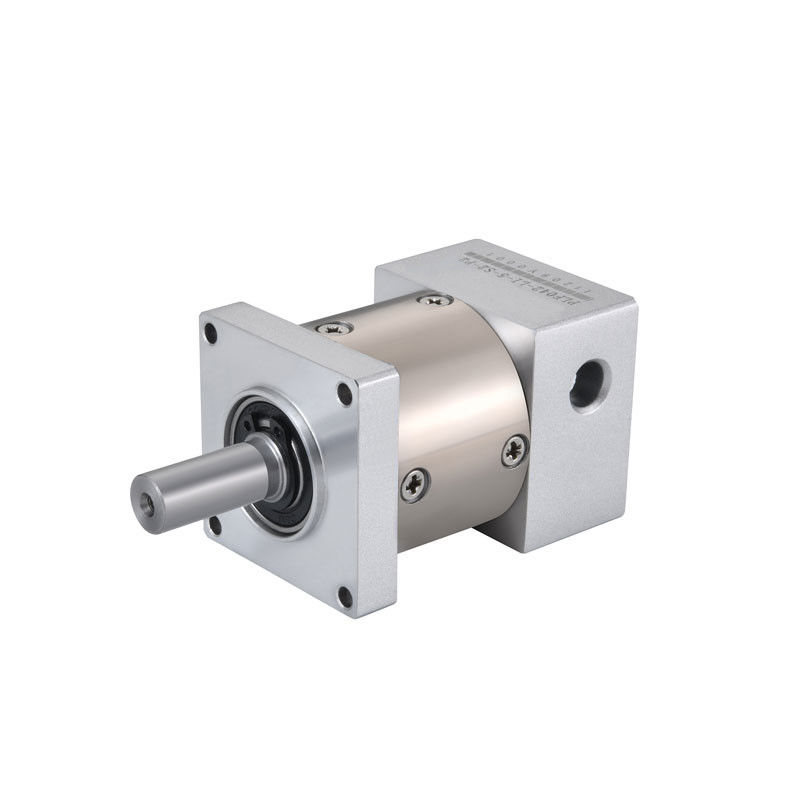

PLF042-L1 1 단계 비율 3 ~ 10 고 성능 및 신뢰성 스퍼 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
높은 정밀도PLF042-L1-(3,4,5,8) -S2-P2시리즈 행성 변속기는 산업 자동화 분야에서 널리 사용되고 고객들에게 뜨거운 평가를 받고 있습니다.
행성 변속기 기계는 산업 분야에서 널리 사용됩니다. 특히 CNC 기계 도구와 같은 높은 정확도, 높은 부하 및 높은 신뢰성을 요구하는 응용 프로그램에 적합합니다.공용 조각 기계, 의료 장비, 레이저 장비, 자동차 제조, 로봇, 금속공학통신 자동 조절 안테나, 정렬 장비의 과학적 측정, 조선 산업 등
다음과 같은 몇 가지 일반적인응용 프로그램산업용 플래네트리 리드커:
행성 변속기 기계는 산업 분야에서 널리 사용됩니다. 특히 CNC 기계 도구와 같은 높은 정확도, 높은 부하 및 높은 신뢰성을 요구하는 응용 프로그램에 적합합니다.공용 조각 기계, 의료 장비, 레이저 장비, 자동차 제조, 로봇, 금속공학통신 자동 조절 안테나, 정렬 장비의 과학적 측정, 조선 산업 등
기계 제조:행성 적도기는 lathes, 프레싱 머신, 밀링 머신 등 기계 도구의 다양한 로터 구성 요소를 구동하는 데 사용할 수 있습니다.
포장 기계:행성 적도기는 밀봉 기계, 채우기, 라벨링 기계와 같은 다양한 포장 장비를 구동하는 데 사용할 수 있습니다.효율적이고 정확한 포장 이동을 달성하기 위해 표시 기계.
직물 기계: P라네타리 리드커는 직물 생산 장비의 전송에 사용할 수 있습니다. 직물 엮기 기계, 롤링 기계,인쇄 및 염색 기계 생산 효율과 제품 품질을 향상시키기 위해.
인쇄기:행성 적도기는 플라스틱 프린터, 평면 프린터, 소프트 프린터 등과 같은 인쇄 장비의 전송에 사용되며 정확하고 빠른 인쇄 프로세스를 달성 할 수 있습니다.
항공우주 분야:행성 감소기는 항공기, 미사일, 위성, 항공 우주 분야에서 널리 사용되는 고 정밀, 고 성능, 높은 신뢰성 힘으로 사용될 수 있습니다.
자동차 산업:행성의 환속기는 변속기, 엔진, 허브 환속기, 전력 전송기,자동차의 전력 및 연료 경제를 향상시키기 위해 자동차 산업의 클러치 및 기타 구성 요소.
석유화학 산업 분야:행성 감소기는 석유, 화학 산업 및 기타 분야에 적용 될 수 있습니다. 천연 가스, 화학 생산 과정에서 드라이버 장비로 사용됩니다.
의료 장비:행성 감소기는 의료 장비의 안정성과 정확성을 보장하기 위해 X선 기계, CT 기계 및 핵 자기 공명 등 의료 장비의 전송에 사용할 수 있습니다.
금속 기계:플래닛 리드커는 롤링 머신 및?? 기 머신과 같은 금속 생산 장비의 전송에 사용되어 생산 효율성과 제품 품질을 향상시킬 수 있습니다.
다양한 산업용 로봇:행성 적도기는 다양한 산업용 로봇의 전송 및 실행 기관에 사용할 수 있으며 로봇의 정확성과 실행 효율성을 향상시킵니다.
카이풀 PRMCAS 행성 변속기 기능 및 장점
높은 정확성:행성의 환속기의 작동 원리와 구조는 전송 과정의 오류가 매우 작고 높은 정확도를 제공합니다.그리고 각 변속기 바퀴의 치아 수, 정확도가 높고, 고 정밀 전송 요구 사항을 충족 할 수 있습니다.
큰 토크:행성 적도기는 여러 기어 조합의 형태를 채택하기 때문에 전송되는 토크는 매우 크고 높은 작업 효율을 달성 할 수 있습니다.
낮은 소음:행성 적도기는 정밀 가공 기어 및 다른 전송 구성 요소를 사용하여 전송 정확도가 높고 안정적인 속도 및 작업 중에 안정적인 작동을합니다.
수명 기간:행성 가속기 기계의 내부 부품은 고품질의 재료로 만들어졌으며 내구성이 강하고 사용 기간이 길습니다.
높은 효율성:행성 적도기의 전송 효율은 높고 소음이 낮고 온도는 작습니다.
콤팩트 구조:행성 적도기의 구조는 컴팩트합니다. 다른 유형의 적도기와 비교하면 부피가 작고 제한된 공간에서 역할을 할 수 있습니다.
다른 성능 사양이 필요한 경우 sales@zionkaifull.com 또는 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
| 조화 된 모터 |
서보 모터: 100W, 200W, 250W |
||||
| 감소율 | 3:1 | 4:1 | 5:1 | 8:1 | 10:1 |
| 역반응 (arcmin) | <8arcmin | ||||
| 입력 속도 (rpm) | 3000 | ||||
| 최대 입력 속도 (rpm) | 6000 | ||||
| 가등식 출동 토크 (N.m) | 8 | 9 | 9 | 7 | NA |
| 최대 출력 토크 (N.m) | 16 | 18 | 18 | 14 | NA |
| 로터 관성 (Kgcm2) | 0.022 | 0.022 | 0.019 | 0.017 | NA |
| 최대 근원력 (N.m) | 185 | ||||
| 최대 축력 (N.m) | 150 | ||||
| 평균 수명 (시간) | >20000 | ||||
| 소음 수준 (dB) | 50 | ||||
| IP 등급 | IP65 | ||||
| 윤활 | 장기성 기름 | ||||
| 효율성 | 97% | ||||
| 무게 (kg) | 0.8 | ||||
| 샤프트 어댑터 | 사용 가능 | ||||
PLF060부터 PLF120 시리즈의 더 많은 모델의 기술 사양
| PLE060 | PLE080 | PLE090 | PLE120 | PLE160 | ||||
| 모델 | 단위 | PLF060 | PLF080 | PLF090 | PLF120 | PLF160 | 비율 | 무대 |
| 정차 출력 토크 | N*m | 16.5 | 60 | 60 | 148 | 310 | 3 | 1 |
| 27 | 86 | 86 | 222 | 605 | 4 | |||
| 27 | 94.5 | 94.5 | 235 | 420 | 5 | |||
| 19.5 | 64 | 64 | 158 | (270) | 7(8) | |||
| 8.5 | 39.5 | 39.5 | 93 | - | 10 | |||
| 96 | 96 | 250 | 680 | 12 | ||||
| 96 | 96 | 250 | - | 15 | 2 | |||
| 30 | 96 | 96 | 250 | 680 | 16 | |||
| 30 | 96 | 96 | 250 | 680 | 20 | |||
| 33 | 105.5 | 105.5 | 264 | 460 | 25 | |||
| 30 | 96 | 96 | 250 | (680) | 28(32) | |||
| 33 | 105.5 | 105.5 | 364 | - | 35 | |||
| 30 | 96 | 96 | 250 | 460 | 40 | |||
| 33 | 105.5 | 105.5 | 364 | (310) | 50(64) | |||
| 21.5 | 71.5 | 71.5 | 177 | - | 70 | |||
| 37.5 | 120 | 120 | 310 | 900 | 64 | 3 | ||
| 37.5 | 120 | 120 | 310 | 900 | 80 | |||
| 37.5 | 120 | 120 | 310 | 900 | 100 | |||
| 41.0 | 132.5 | 132.5 | 329 | 580 | 125 | |||
| 37.5 | 120 | 120 | 310 | (580) | 140(160) | |||
| 41.0 | 132.5 | 132.5 | 329 | - | 175 | |||
| 37.5 | 120 | 120 | 310 | 580 | 200 | |||
| 41.0 | 132.5 | 132.5 | 329 | (900) | 250(256) | |||
| 37.5 | 120 | 120 | 310 | (580) | 280 ((320) | |||
| 41.0 | 132.5 | 132.5 | 329 | (400) | 350 ((512) | |||
| 응급 정지 토크 | N*m | 2배 가량 출력 토크 | ||||||
| 정규 입력 속도 | rmp | 3000 | 3000 | 3000 | 2000 | 2000 | ||
| 최대 입력 속도 | rmp | 6000 | 6000 | 6000 | 3500 | 3500 | ||
| 최대 방사력 | N | 170 | 1020 | 1020 | 2230 | 2200 | ||
| 최대 축력 | N | 120 | 850 | 850 | 1550 | 2300 | ||
| 효율성 | % | 싱글[97%] | 두 배[95%] | |||||
| 평균 수명 | h | 20000 | ||||||
| 무게 | 1kg | 1.4 | 3.7 | 8.0 | 16 | 19 | 1 | |
| 1.6 | 4.2 | 8.9 | 18 | 25 | 2 | |||
| 1.8 | 4.7 | 9.8 | 21 | 31 | 3 |
|||
모델의 기계 도면이 필요하거나 사용자 정의를 원한다면 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.
참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.
더 많은 종류의 스퍼 기어 행성 기어박스
작업 원칙
행성 적도기는 기어의 속도 변환기를 사용하여 모터의 회전을 필요한 속도로 느리게하고 동시에 톱크를 증가시키는 전력 전송 기관입니다.일반적으로, 큰 바퀴의 숫자와 변속기의 비율은 작은 바퀴의 변속기 비율입니다.
실용적인 응용 분야에서, 행성 적도기는 일반적으로 세르보 모터와 단계 모터와 같은 전력 소스와 함께 정확 한 위치 제어, 속도 조정 및 토크 증가 를 달성하기 위해 사용됩니다.또한, 고 가속 비율과 높은 정밀도의 특성으로 인해 행성 변속기는 또한 로봇, CNC 기계 도구, 포장 기계, 섬유 기계 분야에서 널리 사용됩니다.이러한 분야에서, 효율적인 전송과 행성 적도기의 정확한 제어는 생산 효율성과 제품 품질을 향상시키는 데 매우 중요합니다.
Kaifull PRMCAS 행성 변속기기능:
부하 무게를 높이고 높은 정확성:부하가 이동되어야 하며 정밀 위치 처리를 위해 필요한 경우 정밀 행성 감소기를 필요로합니다. 일반적으로 항공, 위성, 의료,군사 기술정밀 행성 가속 기계를 통해 서보 모터의 토크의 증가는 효과적으로 해결할 수 있습니다.
출력 토크를 높여:출력 토크가 향상되면, 세르보 모터를 직접 증가시키는 출력 토크 방법을 채택하면 비싸고 고력 세르보 모터를 사용해야합니다.또한 세르보 모터는 더 강한 구조가 있어야합니다전류도 증가해야합니다. 이 시간에, 더 큰 드라이버를 사용해야합니다.또한 전력 전자 부품 및 관련 기계 및 전기 장비의 사양도 증가해야합니다., 그리고 제어 시스템의 비용은 크게 증가합니다.
장비의 효율성을 높여이론적으로, 세르보 모터를 증가시키는 힘은 또한 출력 토크의 방법입니다.그것은 servo 시스템의 전력 밀도를 두 배로 servo 모터의 속도를 추가로 두 배로 될 수 있습니다즉, 추가 비용을 증가시킬 필요가 없습니다.
장치의 사용 기간을 늘리기:정밀 행성 감소기는 또한 효과적으로 엔진의 낮은 속도 제어 특성의 저하를 해결할 수 있습니다.어떤 정도의 약화도 발생합니다., 특히 낮은 속도의 신호 검색 및 전류 제어 측면에서 특히 쉽게 볼 수 있습니다.
|
