| 브랜드 이름: | PRMCAS |
| 모델 번호: | PLE060-L1-( )-S2-P2 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 25pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

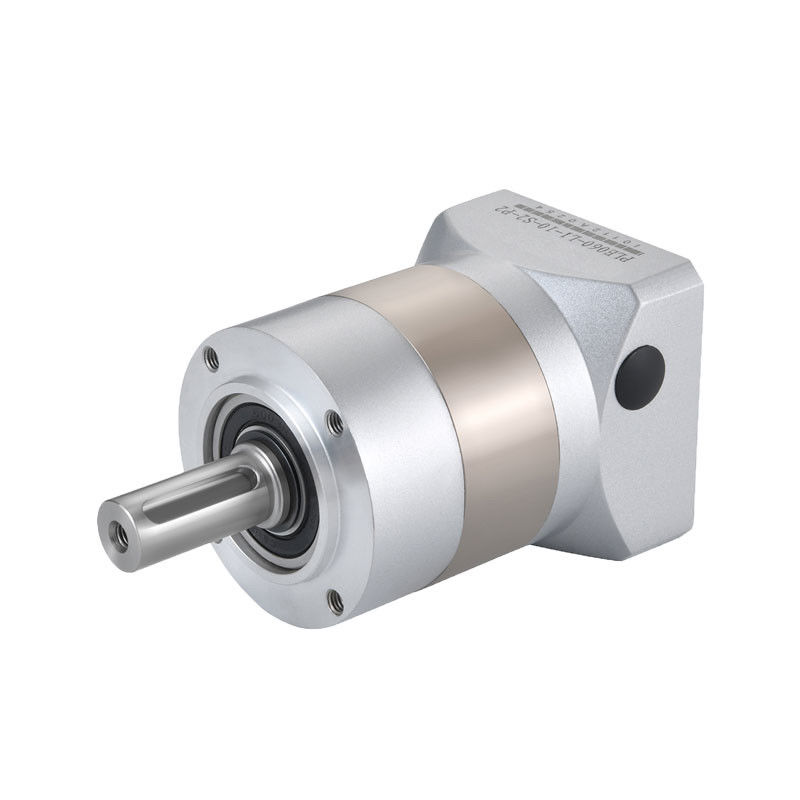

PLE060-L1 1단계 비율 3 ~ 10 고품질 고성능 스퍼 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
우리의 PRMCAS 행성 변속기 기계는 산업 분야에서 널리 사용됩니다. 특히 높은 정밀도, 높은 부하 및 높은 신뢰성을 요구하는 응용 프로그램에 적합합니다.예를 들어 CNC 기계 도구, 민간 조각 기계, 의료 장비, 레이저 장비, 자동차 제조, 로봇, 금속 공학 롤링 기계 및 롤링 기계, 항공 우주, 군사 장비, 새로운 에너지 시스템,통신 자동 조절 안테나, 정렬 장비의 과학적 측정, 조선 산업 등
다음과 같은 몇 가지 일반적인응용 프로그램산업용 플래네트리 리드커:
기계 도구 제조
행성 절감기는 기계 도구의 주 축, 입구 송전 및 다른 부품에 사용되어 기계 도구의 움직임 정확성과 안정성을 향상시킬 수 있습니다.
자동 생산 라인
행성 절감기는 운송 벨트, 핸들링 기계,로봇 및 자동화 생산 라인에서의 다른 장비, 정확한 위치 제어 및 효율적인 전송을 달성하기 위해.
포장 기계
플래닛 리드커는 포장 기계의 운송, 조립 및 폐쇄 링크를 위해 패키지의 정확성과 효율성을 향상시키기 위해 사용할 수 있습니다.
직물 기계
행성 적도기는 섬유 기계의 얇은 가닥 기계, 통합 기계 및 마무리 기계에 비교적 안정적이고 정확한 전송 효과를 달성하기 위해 사용할 수 있습니다.
자동차 산업
플래네타리 적도기는 자동차 변속기의 중요한 변속 장치입니다. 자동차 산업에서 널리 사용됩니다.
금속 산업
금속 산업에서, 행성 적도기는 일반적으로 롤링 머신과 롤링 머신과 같은 전송 메커니즘에 사용됩니다.
선박 산업
행성의 감소기의 장점은 선박 산업에서 널리 사용되었습니다. 예를 들어 큰 선박의 호스트, 보조 기계 및 펌프 장치에서,행성 적도기는 안정적인 출력 토크와 원활한 전송을 제공할 수 있습니다..
카이풀 PRMCAS 행성 변속기 기능 및 장점
풍부한 사양
행성 가속기 기계는 많은 사양을 갖추고 있으며 전력 전송 시스템에 대한 유연하고 다양한 선택을 제공합니다.
행성 적도기는 입력 속도, 출력 속도, 출력 토크 및 운동 관성 등 다양한 디자인을 가지고 있으며 장비 설계에 유연하고 다양한 선택을 제공합니다.
다속 비율, 긴 사용 기간
같은 부하 용량에서, 행성 가속기는 전통적인 감속기보다 더 긴 사용 수명을 가지고 있습니다.
그들은 응용 프로그램의 특정 요구 사항을 충족시키기 위해 다양한 속도 감소 비율을 가지고 있습니다.
작은 부피와 가벼운 무게
카이풀 PRMCAS 행성 변속기에는 최고 품질의 재료가 사용되므로 변속기의 딱딱함과 정확성, 내구성,그리고 전력 밀도는 전통적인 재료보다 크게 향상됩니다., 가속기의 전체 부피가 작고 가벼워지기 때문에 에너지 변환 효율이 높습니다. 동시에 장비의 전체 부피와 무게도 더 작을 수 있습니다..
높은 전송 효율성
행성 환속기는 효율성 측면에서 98%까지 높을 수 있습니다.이 높은 효율성의 주된 이유는 효율적인 전송을 달성하기 위해 여러 개의 별 바퀴가 사용하는 설계입니다.이 높은 효율에서, 장비의 원래 전력은 장비의 원래 전력일 수 있습니다. 기계 에너지 손실의 손실은 많이 감소하고 오류 관용률은 낮고 효율적입니다.
높은 정확성
행성 기어 속도 감소기의 큰 접촉 영역과 기어 바퀴의 수로 인해 정확도가 높으며 고 정밀 전송 요구 사항을 충족시킬 수 있습니다. 동시에,고품질의 재료가 사용되어 정확도가 안정적으로 작동합니다.예를 들어 고 정밀 요구 사항을 요구하는 기계 도구 기계 및 분사 기계와 같은 장비에 매우 적합합니다.왜냐하면 정밀 플래닛 리드커의 활 점수는 0에 도달 할 수 있기 때문입니다..05점으로 정확성에 대한 높은 요구사항을 갖춘 사용자를 충족시킬 수 있습니다.
다른 성능 사양이 필요한 경우 sales@zionkaifull.com 또는 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
| 조화 된 모터 |
서보 모터: 100W, 200W, 400W |
||||
| 감소율 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 역반응 (arcmin) | <8arcmin | ||||
| 입력 속도 (rpm) | 3000 | ||||
| 최대 입력 속도 (rpm) | 6000 | ||||
| 가등식 출동 토크 (N.m) | 16.5 | 27 | 27 | 19.5 | 8.5 |
| 최대 출력 토크 (N.m) | 33 | 54 | 54 | 39 | 17 |
| 로터 관성 (Kgcm2) | 0.107 | 0.094 | 0.092 | 0.091 | 0.091 |
| 최대 근원력 (N.m) | 170 | ||||
| 최대 축력 (N.m) | 120 | ||||
| 평균 수명 (시간) | >20000 | ||||
| 소음 수준 (dB) | 60 | ||||
| IP 등급 | IP65 | ||||
| 윤활 | 장기성 기름 | ||||
| 효율성 | 97% | ||||
| 무게 (kg) | 1.2 | ||||
| 샤프트 어댑터 | 사용 가능 | ||||
PLE060부터 PLE120 시리즈의 더 많은 모델의 기술 사양
| PLF060 | PLF080 | PLF090 | PLF120 | PLF160 | ||||
| 모델 | 단위 | PLE060 | PLE080 | PLE090 | PLE120 | PLE160 | 비율 | 무대 |
| 정차 출력 토크 | N*m | 16.5 | 60 | 60 | 148 | 310 | 3 | 1 |
| 27 | 86 | 86 | 222 | 605 | 4 | |||
| 27 | 94.5 | 94.5 | 235 | 420 | 5 | |||
| 19.5 | 64 | 64 | 158 | (270) | 7(8) | |||
| 8.5 | 39.5 | 39.5 | 93 | - | 10 | |||
| 96 | 96 | 250 | 680 | 12 | ||||
| 96 | 96 | 250 | - | 15 | 2 | |||
| 30 | 96 | 96 | 250 | 680 | 16 | |||
| 30 | 96 | 96 | 250 | 680 | 20 | |||
| 33 | 105.5 | 105.5 | 264 | 460 | 25 | |||
| 30 | 96 | 96 | 250 | (680) | 28(32) | |||
| 33 | 105.5 | 105.5 | 364 | - | 35 | |||
| 30 | 96 | 96 | 250 | 460 | 40 | |||
| 33 | 105.5 | 105.5 | 364 | (310) | 50(64) | |||
| 21.5 | 71.5 | 71.5 | 177 | - | 70 | |||
| 37.5 | 120 | 120 | 310 | 900 | 64 | 3 | ||
| 37.5 | 120 | 120 | 310 | 900 | 80 | |||
| 37.5 | 120 | 120 | 310 | 900 | 100 | |||
| 41.0 | 132.5 | 132.5 | 329 | 580 | 125 | |||
| 37.5 | 120 | 120 | 310 | (580) | 140(160) | |||
| 41.0 | 132.5 | 132.5 | 329 | - | 175 | |||
| 37.5 | 120 | 120 | 310 | 580 | 200 | |||
| 41.0 | 132.5 | 132.5 | 329 | (900) | 250(256) | |||
| 37.5 | 120 | 120 | 310 | (580) | 280 ((320) | |||
| 41.0 | 132.5 | 132.5 | 329 | (400) | 350 ((512) | |||
| 응급 정지 토크 | N*m | 2배 가량 출력 토크 | ||||||
| 정규 입력 속도 | rmp | 3000 | 3000 | 3000 | 2000 | 2000 | ||
| 최대 입력 속도 | rmp | 6000 | 6000 | 6000 | 3500 | 3500 | ||
| 최대 방사력 | N | 170 | 1020 | 1020 | 2230 | 2200 | ||
| 최대 축력 | N | 120 | 850 | 850 | 1550 | 2300 | ||
| 효율성 | % | 싱글[97%] | 두 배[95%] | |||||
| 평균 수명 | h | 20000 | ||||||
| 무게 | 1kg | 1.4 | 3.7 | 8.0 | 16 | 19 | 1 | |
| 1.6 | 4.2 | 8.9 | 18 | 25 | 2 | |||
| 1.8 | 4.7 | 9.8 | 21 | 31 | 3 | |||
기계적 도면의 사용자 정의가 필요한 경우, sales@zionkaifull.com 또는 WhatsApp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
또한 u 특정 기어박스의 기계적 도면이 필요한 경우, 또한 저희에게 연락하십시오.
참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.

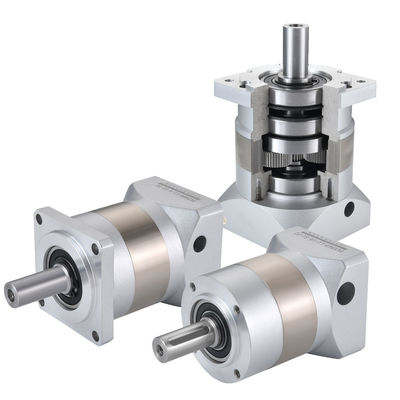

더 많은 종류의 스퍼 기어 행성 기어박스
높은 수준의 품질 관리 시스템
작업 원칙
행성 적도기는 전력 전달 기관이다. 이 구조는 내부 치아 고리로 치아 상자 껍질에 밀접하게 통합되어 있다. 반지 치아의 중심에 의해 가동되는 태양 기어가 있다.기어 및 다른 부문은 트레이에 행성 기어 그룹과 결합이 집단의 행성 기어는 힘 축, 내부 치아 반지 및 태양 치아 지원에 의존합니다. 내부 치아 반지의 궤도는 중심을 따라 회전합니다.필요한 회전 모터 (모터) 의 회전을 줄이고 큰 토크를 얻기 위해 기어의 속도 변환기를 사용.
Kaifull PRMCAS 행성 변속기기능:
부하 무게를 높이고 높은 정확성:부하가 이동되어야 하며 정밀 위치 처리를 위해 필요한 경우 정밀 행성 감소기를 필요로합니다. 일반적으로 항공, 위성, 의료,군사 기술정밀 행성 가속 기계를 통해 서보 모터의 토크의 증가는 효과적으로 해결할 수 있습니다.
출력 토크를 높여:출력 토크가 향상되면, 세르보 모터를 직접 증가시키는 출력 토크 방법을 채택하면 비싸고 고력 세르보 모터를 사용해야합니다.또한 세르보 모터는 더 강한 구조가 있어야합니다전류도 증가해야합니다. 이 시간에, 더 큰 드라이버를 사용해야합니다.또한 전력 전자 부품 및 관련 기계 및 전기 장비의 사양도 증가해야합니다., 그리고 제어 시스템의 비용은 크게 증가합니다.
장비의 효율성을 높여이론적으로, 세르보 모터를 증가시키는 힘은 또한 출력 토크의 방법입니다.그것은 servo 시스템의 전력 밀도를 두 배로 servo 모터의 속도를 추가로 두 배로 될 수 있습니다즉, 추가 비용을 증가시킬 필요가 없습니다.
장치의 사용 기간을 늘리기:정밀 행성 감소기는 또한 효과적으로 엔진의 낮은 속도 제어 특성의 저하를 해결할 수 있습니다.어떤 정도의 약화도 발생합니다., 특히 낮은 속도의 신호 검색 및 전류 제어 측면에서 특히 쉽게 볼 수 있습니다.
|
