| 브랜드 이름: | PRMCAS |
| 모델 번호: | PLE060-L2-( )-S2-P2 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 25pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

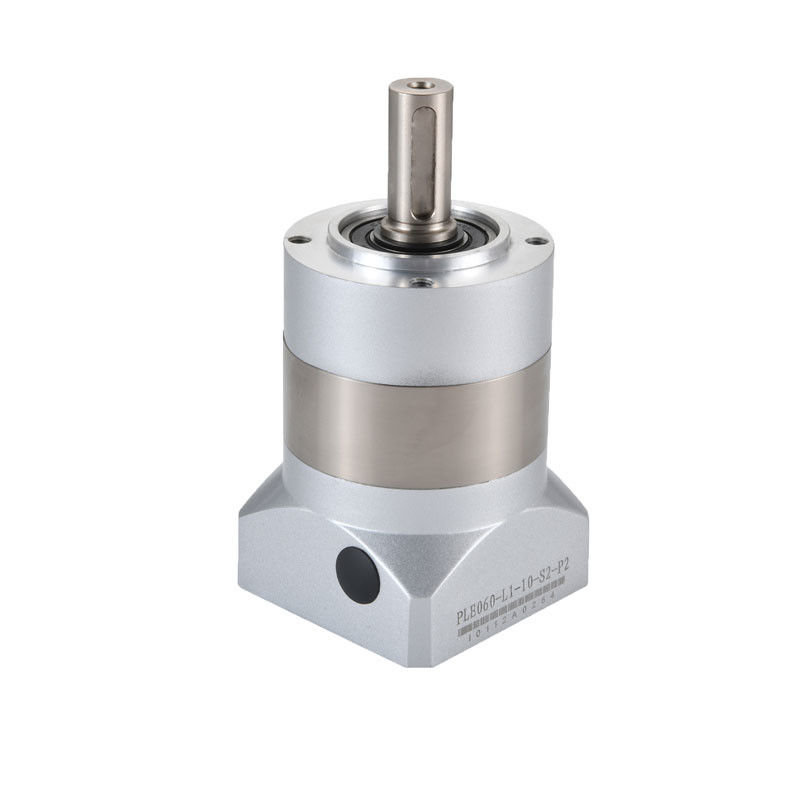

PLE060-L2 2 단계 비율 12 ~ 70 고품질 고성능 스퍼 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
우리의 높은 정확성PLE060-L2-16, 20, 25, 28, 35, 40, 50, 70) -S2-P2시리즈 행성 변속기는 산업 자동화 분야에서 널리 사용됩니다.
그리고 우리의 고객들에 의해 따뜻하게 평가받습니다.
행성 변속기 기계는 산업 분야에서 널리 사용됩니다. 특히 CNC 기계 도구와 같은 높은 정확도, 높은 부하 및 높은 신뢰성을 요구하는 응용 프로그램에 적합합니다.공용 조각 기계, 의료 장비, 레이저 장비, 자동차 제조, 로봇, 금속공학통신 자동 조절 안테나, 정렬 장비의 과학적 측정, 조선 산업 등
다음과 같은 몇 가지 일반적인응용 프로그램산업용 플래네트리 리드커:
기계 도구 제조
행성 절감기는 기계 도구의 주 축, 입구 송전 및 다른 부품에 사용되어 기계 도구의 움직임 정확성과 안정성을 향상시킬 수 있습니다.
자동 생산 라인
행성 절감기는 운송 벨트, 핸들링 기계,로봇 및 자동화 생산 라인에서의 다른 장비, 정확한 위치 제어 및 효율적인 전송을 달성하기 위해.
포장 기계
플래닛 리드커는 포장 기계의 운송, 조립 및 폐쇄 링크를 위해 패키지의 정확성과 효율성을 향상시키기 위해 사용할 수 있습니다.
직물 기계
행성 적도기는 섬유 기계의 얇은 가닥 기계, 통합 기계 및 마무리 기계에 비교적 안정적이고 정확한 전송 효과를 달성하기 위해 사용할 수 있습니다.
자동차 산업
플래네타리 적도기는 자동차 변속기의 중요한 변속 장치입니다. 자동차 산업에서 널리 사용됩니다.
금속 산업
금속 산업에서, 행성 적도기는 일반적으로 롤링 머신과 롤링 머신과 같은 전송 메커니즘에 사용됩니다.
선박 산업
행성의 감소기의 장점은 선박 산업에서 널리 사용되었습니다. 예를 들어 큰 선박의 호스트, 보조 기계 및 펌프 장치에서,행성 적도기는 안정적인 출력 토크와 원활한 전송을 제공할 수 있습니다..
카이풀 PRMCAS 행성 변속기 기능 및 장점
높은 정밀도행성 환기는 전력 전송을 위해 행성 기어를 사용합니다. 기어 수가 많고 전송 비율이 크습니다. 따라서,전송 정확도는 매우 높고 오류는 매우 작습니다.이 고 정밀 특성은 행성 기어박스를 많은 분야에서 광범위하게 적용했습니다. 일반적으로 나선 기어 행성 환기는 더 높은 정밀도, 즉 낮은 반작용을 가지고 있습니다.그리고 같은 유형의 변속기 절감기또한 다른 CNC 기계 정밀도에 따라 생산되는 경우 더 높은 정밀도 절제기가 있습니다. 또한이 정밀도가 얼마나 오래 유지될 수 있는지에주의를 기울여야합니다.카이풀 PRMCAS 행성 변속기는 20000시간의 평균 시간으로 정밀하게 작동할 수 있습니다.
시장에는 단계 모터와 함께 작동 할 수있는 일부 행성 적도기가 있지만 정확성이 없습니다. 권장되지 않습니다.
높은 부하량행성 변속기의 구조는 매우 콤팩트하며 변속기는 균등하게 분포되어 있으므로 부하 능력이 매우 강하며 큰 부하를 견딜 수 있습니다.다른 생산자 행성 변속기 로딩 용량은 일반적으로 다릅니다.디자인뿐만 아니라 사용된 재료와도 관련이 있습니다.
높은 전송 효율성행성 환전기의 전송 효율은 매우 높고, 그 효율은 98%까지 도달 할 수 있습니다!이 높은 효율성 특징은 높은 에너지 소비 요구 사항이있는 일부 응용 프로그램에서 행성 환기가 널리 적용되었습니다.더 높은 전송 효율은 가열, 소음 훨씬 낮게, 또한 소비자가 낭비 된 전력을 절약하고 작업 조각의 처리 품질을 높이는 데 도움이됩니다.
오래 살 수 있어요행성 적도기의 기어 고강도, 고강도 재료로 만들어집니다. 그것은 정밀 처리 및 열 처리가, 그래서 그것은 비교적 긴 서비스 수 있습니다.행성 적도기의 구조는 작고 내부 구성 요소는 덜 마모됩니다.. 그것은 또한 그것의 긴 삶의 이유 중 하나입니다. 또한 정확 하 게 삶의 시간을 고려 해야 합니다, 단지 정확 하 게 작동 할 수 없습니다.
이러한 특성으로 인해 행성 절감기는 많은 산업 자동화 분야에서 널리 적용되었습니다.그리고 현대 기계 가공 및 자동화 생산 분야에서 필수적인 중요한 장치가됩니다..
이름 지정 규칙
다른 성능 사양이 필요한 경우 sales@zionkaifull.com 또는 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
| 조화 된 모터 | 서보 모터: 100W, 200W, 400W, 스테퍼 모터: Nema 23 프레임 크기 57mm |
|||||||
| 감소율 | 16:1 | 20:1 | 25:1 | 28:1 | 35:1 | 40:1 | 50:1 | 70:1 |
| 역반응 (arcmin) | <12 arcmin | |||||||
| 입력 속도 (rpm) | 3000 | |||||||
| 최대 입력 속도 (rpm) | 6000 | |||||||
| 가등식 출동 토크 (N.m) | 30 | 30 | 33 | 30 | 33 | 30 | 33 | 21.5 |
| 최대 출력 토크 (N.m) | 60 | 60 | 66 | 60 | 66 | 60 | 66 | 43 |
| 로터 관성 (Kgcm2) | 0.094 |
0.092 |
0.092 | 0.091 | 0.091 | 0.091 | 0.091 | 0.091 |
| 최대 근원력 (N.m) | 170 | |||||||
| 최대 축력 (N.m) | 120 | |||||||
| 평균 수명 (시간) | >20000 | |||||||
| 소음 수준 (dB) | 65 | |||||||
| IP 등급 | IP65 | |||||||
| 윤활 | 장기성 기름 | |||||||
| 효율성 | 95% | |||||||
| 무게 (kg) | 1.4 | |||||||
| 샤프트 어댑터 | 사용 가능 | |||||||
PLE060부터 PLE120 시리즈의 더 많은 모델의 기술 사양
| PLF060 | PLF080 | PLF090 | PLF120 | PLF160 | ||||
| 모델 | 단위 | PLE060 | PLE080 | PLE090 | PLE120 | PLE160 | 비율 | 무대 |
| 정차 출력 토크 | N*m | 16.5 | 60 | 60 | 148 | 310 | 3 | 1 |
| 27 | 86 | 86 | 222 | 605 | 4 | |||
| 27 | 94.5 | 94.5 | 235 | 420 | 5 | |||
| 19.5 | 64 | 64 | 158 | (270) | 7(8) | |||
| 8.5 | 39.5 | 39.5 | 93 | - | 10 | |||
| 96 | 96 | 250 | 680 | 12 | ||||
| 96 | 96 | 250 | - | 15 | 2 | |||
| 30 | 96 | 96 | 250 | 680 | 16 | |||
| 30 | 96 | 96 | 250 | 680 | 20 | |||
| 33 | 105.5 | 105.5 | 264 | 460 | 25 | |||
| 30 | 96 | 96 | 250 | (680) | 28(32) | |||
| 33 | 105.5 | 105.5 | 364 | - | 35 | |||
| 30 | 96 | 96 | 250 | 460 | 40 | |||
| 33 | 105.5 | 105.5 | 364 | (310) | 50(64) | |||
| 21.5 | 71.5 | 71.5 | 177 | - | 70 | |||
| 37.5 | 120 | 120 | 310 | 900 | 64 | 3 | ||
| 37.5 | 120 | 120 | 310 | 900 | 80 | |||
| 37.5 | 120 | 120 | 310 | 900 | 100 | |||
| 41.0 | 132.5 | 132.5 | 329 | 580 | 125 | |||
| 37.5 | 120 | 120 | 310 | (580) | 140(160) | |||
| 41.0 | 132.5 | 132.5 | 329 | - | 175 | |||
| 37.5 | 120 | 120 | 310 | 580 | 200 | |||
| 41.0 | 132.5 | 132.5 | 329 | (900) | 250(256) | |||
| 37.5 | 120 | 120 | 310 | (580) | 280 ((320) | |||
| 41.0 | 132.5 | 132.5 | 329 | (400) | 350 ((512) | |||
| 응급 정지 토크 | N*m | 2배 가량 출력 토크 | ||||||
| 정규 입력 속도 | rmp | 3000 | 3000 | 3000 | 2000 | 2000 | ||
| 최대 입력 속도 | rmp | 6000 | 6000 | 6000 | 3500 | 3500 | ||
| 최대 방사력 | N | 170 | 1020 | 1020 | 2230 | 2200 | ||
| 최대 축력 | N | 120 | 850 | 850 | 1550 | 2300 | ||
| 효율성 | % | 싱글[97%] | 두 배[95%] | |||||
| 평균 수명 | h | 20000 | ||||||
| 무게 | 1kg | 1.4 | 3.7 | 8.0 | 16 | 19 | 1 | |
| 1.6 | 4.2 | 8.9 | 18 | 25 | 2 | |||
| 1.8 | 4.7 | 9.8 | 21 | 31 | 3 | |||
기계적 도면의 사용자 정의가 필요한 경우, sales@zionkaifull.com 또는 WhatsApp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
또한 u 특정 기어박스의 기계적 도면이 필요한 경우, 또한 저희에게 연락하십시오.
참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.
플래닛 리듀서 는 널리 사용되는 산업 제품으로 모터의 속도를 줄이고 출력 토크를 증가시킬 수 있습니다.
행성 감소기는 일반적으로 치아 박스 하우징에 내부 치아 반지와 밀접하게 결합됩니다. 치아 박스의 중심에는 외부 전력으로 구동되는 태양 기어가 있습니다.그리고 세 개의 행성 바퀴는 태양 바퀴와 일치합니다.행성 가속기는 태양 치아를 움직이는 외부 입력 전력으로 행성 기어 회전, 힘 축의 출력 전력을 구동하고 출력 속도를 줄일 수 있습니다.
행성 바퀴 시스템의 기본 원칙 외에도 행성 가속의 성능은 다른 많은 요인에 의해 영향을 받습니다. 예를 들어 재료 선택,열처리 과정의 적용, 변속기의 처리 정확성, 조립 장치의 설계 및 윤활 시스템의 설계는 환속기의 성능에 영향을 줄 것입니다. 따라서 높은 효율을 얻기 위해,높은 안정성, 그리고 긴 수명, 엄격한 품질 통제는 제품 설계, 제조 및 테스트 등에 구현해야합니다.
|
