| 브랜드 이름: | PRMCAS |
| 모델 번호: | PLE060-L3-( )-S2-P2 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 25pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

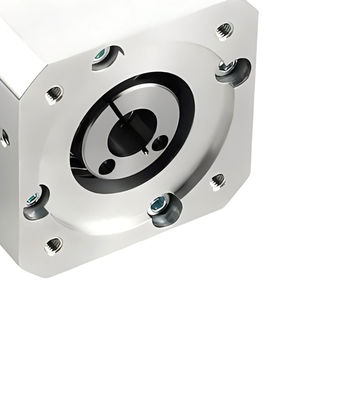

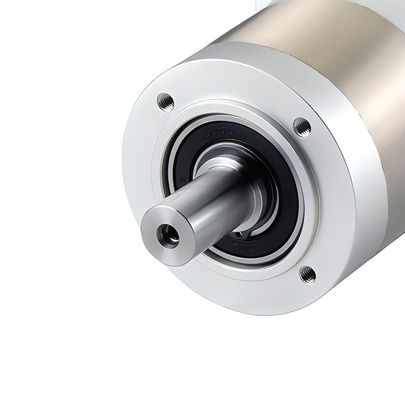

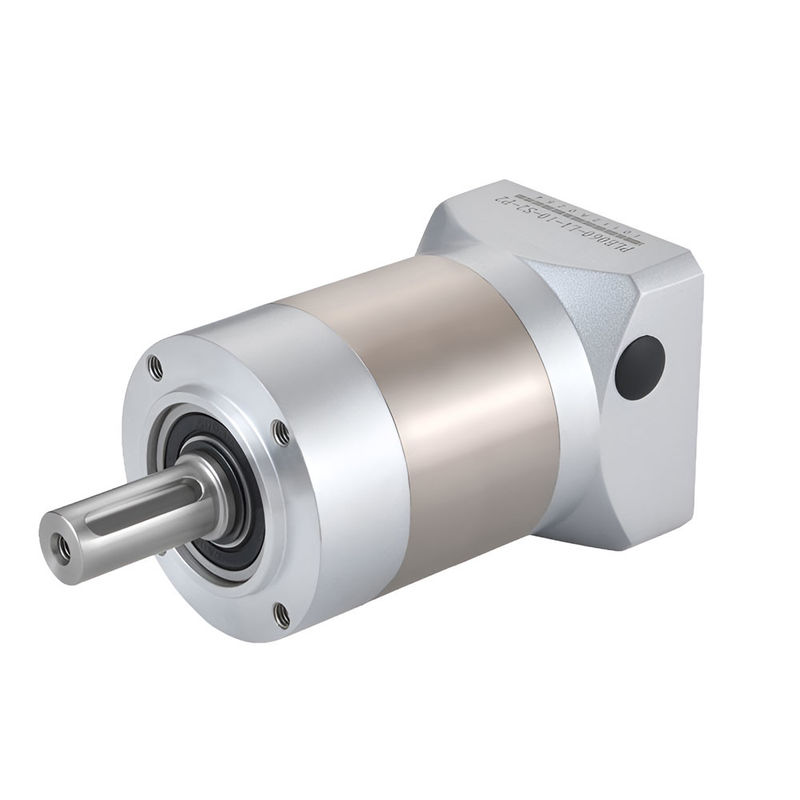

PLE060-L3 3단계 비율 64 ~ 350 CNC 및 다양한 산업 자동화 응용을위한 고품질 고성능 스퍼 기어 행성 기어 박스
우리의 행성 기어박스 기계는 산업 분야에서 널리 사용됩니다. 특히 높은 정밀도, 높은 부하 및 높은 신뢰성을 요구하는 응용 프로그램에 적합합니다.공용 조각 기계, 의료 장비, 레이저 장비, 자동차 제조, 로봇, 금속공학통신 자동 조절 안테나, 정렬 장비의 과학적 측정, 조선 산업 등
다음과 같은 몇 가지 일반적인응용 프로그램산업용 플래네트리 리드커:
기계 도구 제조
행성 절감기는 기계 도구의 주 축, 입구 송전 및 다른 부품에 사용되어 기계 도구의 움직임 정확성과 안정성을 향상시킬 수 있습니다.
자동 생산 라인
행성 절감기는 운송 벨트, 핸들링 기계,로봇 및 자동화 생산 라인에서의 다른 장비, 정확한 위치 제어 및 효율적인 전송을 달성하기 위해.
포장 기계
플래닛 리드커는 포장 기계의 운송, 조립 및 폐쇄 링크를 위해 패키지의 정확성과 효율성을 향상시키기 위해 사용할 수 있습니다.
직물 기계
행성 적도기는 섬유 기계의 얇은 가닥 기계, 통합 기계 및 마무리 기계에 비교적 안정적이고 정확한 전송 효과를 달성하기 위해 사용할 수 있습니다.
자동차 산업
플래네타리 적도기는 자동차 변속기의 중요한 변속 장치입니다. 자동차 산업에서 널리 사용됩니다.
금속 산업
금속 산업에서, 행성 적도기는 일반적으로 롤링 머신과 롤링 머신과 같은 전송 메커니즘에 사용됩니다.
선박 산업
행성의 감소기의 장점은 선박 산업에서 널리 사용되었습니다. 예를 들어 큰 선박의 호스트, 보조 기계 및 펌프 장치에서,행성 적도기는 안정적인 출력 토크와 원활한 전송을 제공할 수 있습니다..
카이풀 PRMCAS 행성 변속기 기능 및 장점
감소 비율은 매우 풍부합니다.
행성 기어 감소기의 기능은 속도를 늦추고 토크를 증가시키는 것입니다. 속도 비율은 최대 30까지 도달 할 수 있습니다.000:1, 그리고 단일 단계의 하모닉 변속기의 전송 속도 비율도 1에 도달할 수 있습니다.000:1하지만 보통의 행성 절감기의 1단계 비율은 10보다 높지 않습니다.1.
높은 부하량
행성 기어 환속기가 회전할 때, 잇는 기어의 수가 더 많고, 부드러운 바퀴는 고강도 재료를 사용하므로 높은 부하량을 가지고 있습니다.부하 운반 능력은 또한 사용하는 재료와 관련이 있습니다.일반적으로 더 좋은 재료, 더 높은 비용, 그리고 또한 더 높은 딱딱성과 더 큰 출력 토크.부하 운반 능력은 또한 내부 구조 설계와 관련이 있으며, 그래서 같은 재료하지만 같은 비율은 여전히 다른 토크를 가질 수 있습니다..
높은 정확성
왜냐하면 행성 적도기가 회전되기 때문에, 매싱 기어의 수는 더 많고, 생성되는 오류는 서로 보상되어 더 정확한 전송입니다.또한 카이풀은 더 높은 정밀 CNC 기계를 사용하여 기어 처리, 또한 높은 정밀도를 가능하게 합니다.
일반적으로 나선 기어 스퍼 기어보다 높은 정밀도를 가지고 있습니다. 하지만 스퍼 기어 행성 감소기, 또한 1 단계의 3arcmin와 같은 정밀도를 가지고 있습니다.톱니바퀴를 가공하는 CNC 기계 정밀도에 기초한.
높은 전송 효율성
행성 환속기의 부드러운 바퀴 치아, 회전 과정에서, 그것은 일정한 속도로 이동, 그래서 그의 움직임은 더 안정적입니다.이 라운드의 상대적으로 미끄러지는 속도는 여전히 매우 낮습니다.본질 이러한 균형 잡힌 움직임은 바퀴 치아의 마모를 효과적으로 줄이고 운전 효율을 향상시킬 수 있습니다.장비의 양쪽이 작업에 참여했지만, 충돌은 없었고, 그래서 행성 환전기의 전송 움직임은 매우 부드럽습니다.
다른 성능 사양이 필요한 경우 sales@zionkaifull.com 또는 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
| 조화 된 모터 |
서보 100W, 200W, 400W 샤프트 어댑터 사용 가능 |
|||||||||
| 감소율 | 64:1 | 80:1 | 100:1 | 125:1 | 140:1 | 175:1 | 200:1 | 250:1 | 280:1 | 350:1 |
| 역반응 (arcmin) | <15arcmin | |||||||||
| 입력 속도 (rpm) | 3000 | |||||||||
| 최대 입력 속도 (rpm) | 6000 | |||||||||
| 가등식 출동 토크 (N.m) | 37.5 | 37.5 | 37.5 | 41 | 37.5 | 41 | 37.5 | 41 | 37.5 | 41 |
| 최대 출력 토크 (N.m) | 75 | 75 | 75 | 82 | 75 | 82 | 75 | 82 | 75 | 82 |
| 로터 관성 (Kgcm2) | 0.092 | 0.092 | 0.092 | 0.092 | 0.091 | 0.091 | 0.091 | 0.091 | 0.091 | 0.091 |
| 최대 근원력 (N.m) | 170 | |||||||||
| 최대 축력 (N.m) | 120 | |||||||||
| 평균 수명 (시간) | >20000 | |||||||||
| 소음 수준 (dB) | 65 | |||||||||
| IP 등급 | IP65 | |||||||||
| 윤활 | 장기성 기름 | |||||||||
| 효율성 | 95% | |||||||||
| 무게 (kg) | 1.8 | |||||||||
| 샤프트 어댑터 | 사용 가능 | |||||||||
PLE060부터 PLE120 시리즈의 더 많은 모델의 기술 사양
| PLF060 | PLF080 | PLF090 | PLF120 | PLF160 | ||||
| 모델 | 단위 | PLE060 | PLE080 | PLE090 | PLE120 | PLE160 | 비율 | 무대 |
| 정차 출력 토크 | N*m | 16.5 | 60 | 60 | 148 | 310 | 3 | 1 |
| 27 | 86 | 86 | 222 | 605 | 4 | |||
| 27 | 94.5 | 94.5 | 235 | 420 | 5 | |||
| 19.5 | 64 | 64 | 158 | (270) | 7(8) | |||
| 8.5 | 39.5 | 39.5 | 93 | - | 10 | |||
| 96 | 96 | 250 | 680 | 12 | ||||
| 96 | 96 | 250 | - | 15 | 2 | |||
| 30 | 96 | 96 | 250 | 680 | 16 | |||
| 30 | 96 | 96 | 250 | 680 | 20 | |||
| 33 | 105.5 | 105.5 | 264 | 460 | 25 | |||
| 30 | 96 | 96 | 250 | (680) | 28(32) | |||
| 33 | 105.5 | 105.5 | 364 | - | 35 | |||
| 30 | 96 | 96 | 250 | 460 | 40 | |||
| 33 | 105.5 | 105.5 | 364 | (310) | 50(64) | |||
| 21.5 | 71.5 | 71.5 | 177 | - | 70 | |||
| 37.5 | 120 | 120 | 310 | 900 | 64 | 3 | ||
| 37.5 | 120 | 120 | 310 | 900 | 80 | |||
| 37.5 | 120 | 120 | 310 | 900 | 100 | |||
| 41.0 | 132.5 | 132.5 | 329 | 580 | 125 | |||
| 37.5 | 120 | 120 | 310 | (580) | 140(160) | |||
| 41.0 | 132.5 | 132.5 | 329 | - | 175 | |||
| 37.5 | 120 | 120 | 310 | 580 | 200 | |||
| 41.0 | 132.5 | 132.5 | 329 | (900) | 250(256) | |||
| 37.5 | 120 | 120 | 310 | (580) | 280 ((320) | |||
| 41.0 | 132.5 | 132.5 | 329 | (400) | 350 ((512) | |||
| 응급 정지 토크 | N*m | 2배 가량 출력 토크 | ||||||
| 정규 입력 속도 | rmp | 3000 | 3000 | 3000 | 2000 | 2000 | ||
| 최대 입력 속도 | rmp | 6000 | 6000 | 6000 | 3500 | 3500 | ||
| 최대 방사력 | N | 170 | 1020 | 1020 | 2230 | 2200 | ||
| 최대 축력 | N | 120 | 850 | 850 | 1550 | 2300 | ||
| 효율성 | % | 싱글[97%] | 두 배[95%] | |||||
| 평균 수명 | h | 20000 | ||||||
| 무게 | 1kg | 1.4 | 3.7 | 8.0 | 16 | 19 | 1 | |
| 1.6 | 4.2 | 8.9 | 18 | 25 | 2 | |||
| 1.8 | 4.7 | 9.8 | 21 | 31 | 3 | |||
기계적 도면의 사용자 정의가 필요한 경우, sales@zionkaifull.com 또는 WhatsApp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
또한 u 특정 기어박스의 기계적 도면이 필요한 경우, 또한 저희에게 연락하십시오.
참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.
|
