| 브랜드 이름: | PRMCAS |
| 모델 번호: | PLE090-L2-( )-S2-P2 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각각 통을 위한 10 PC |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

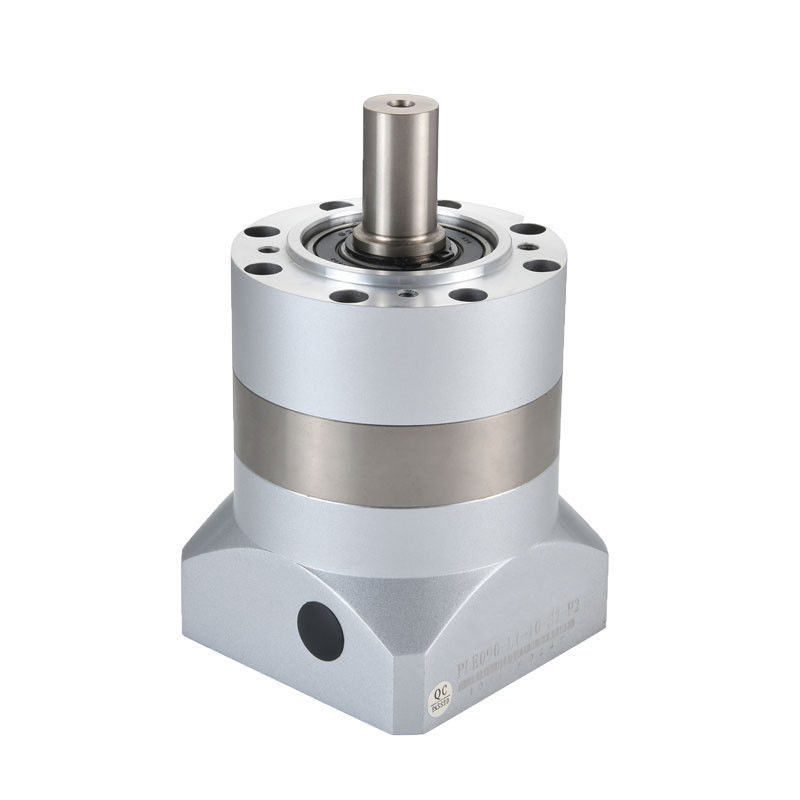

PLE90-L2 2단계 비율 12 ~ 70 고품질 고성능 스퍼 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
높은 정밀도PLE090-L2-12, 15, 16, 20, 25, 28,35, 40, 50, 70) -S2-P2시리즈 행성 변속기는 산업 자동화 분야에서 널리 사용되고 고객들에게 뜨거운 평가를 받고 있습니다.
행성 변속기 기계는 산업 분야에서 널리 사용됩니다. 특히 CNC 기계 도구와 같은 높은 정확도, 높은 부하 및 높은 신뢰성을 요구하는 응용 프로그램에 적합합니다.공용 조각 기계, 의료 장비, 레이저 장비, 자동차 제조, 로봇, 금속공학통신 자동 조절 안테나, 정렬 장비의 과학적 측정, 조선 산업 등
다음과 같은 몇 가지 일반적인응용 프로그램산업용 플래네트리 리드커:
기계 도구 제조
행성 절감기는 기계 도구의 주 축, 입구 송전 및 다른 부품에 사용되어 기계 도구의 움직임 정확성과 안정성을 향상시킬 수 있습니다.
자동 생산 라인
행성 절감기는 운송 벨트, 핸들링 기계,로봇 및 자동화 생산 라인에서의 다른 장비, 정확한 위치 제어 및 효율적인 전송을 달성하기 위해.
포장 기계
플래닛 리드커는 포장 기계의 운송, 조립 및 폐쇄 링크를 위해 패키지의 정확성과 효율성을 향상시키기 위해 사용할 수 있습니다.
직물 기계
행성 적도기는 섬유 기계의 얇은 가닥 기계, 통합 기계 및 마무리 기계에 비교적 안정적이고 정확한 전송 효과를 달성하기 위해 사용할 수 있습니다.
자동차 산업
플래네타리 적도기는 자동차 변속기의 중요한 변속 장치입니다. 자동차 산업에서 널리 사용됩니다.
금속 산업
금속 산업에서, 행성 적도기는 일반적으로 롤링 머신과 롤링 머신과 같은 전송 메커니즘에 사용됩니다.
선박 산업
행성의 감소기의 장점은 선박 산업에서 널리 사용되었습니다. 예를 들어 큰 선박의 호스트, 보조 기계 및 펌프 장치에서,행성 적도기는 안정적인 출력 토크와 원활한 전송을 제공할 수 있습니다..
카이풀 PRMCAS 행성 변속기 기능 및 장점
높은 구동 효율성:행성의 환속기의 전송 효율은 일반적으로 높고 90% 이상 도달 할 수 있습니다. 이것은 행성의 기어 전송에서 여러 기어가 동시에 전력을 전달하기 때문입니다.전송 손실을 줄이는 것.
큰 출력 토크:행성 적도기는 다단계 기어 전송을 통해 더 큰 토크 출력을 달성 할 수 있습니다. 각 행성 바퀴는 부하의 일부를 견딜 수 있으므로 전체 부하가 여러 기어에 분산됩니다.토크 출력 용량을 증가.
콤팩트 구조:행성 적도기는 콤팩트한 구조 설계가 있습니다. 변속기 장치는 닫힌 외부 변속기에 위치하고 상대적으로 작은 공간을 차지합니다.이것은 제한된 공간 응용 프로그램에서 행성 변속기가 특히 유리한.
높은 딱딱성과 정확성:행성 절감기는 높은 경직성과 정확성을 가지고 있으며 정확한 출력 움직임과 위치 제어 기능을 제공합니다.이것은 행성 절제기를 매우 중요하게 만듭니다. 정밀 운동과 위치가 필요한 응용 프로그램에서산업용 기계 및 자동화 장비와 같이.
안정적인 출력 이동:여러 기어 조정으로 인해 행성 적도기는 부드러운 출력 움직임을 제공하여 진동 및 소음 생산을 줄입니다.이것은 낮은 소음과 안정적인 작동을 요구하는 응용 프로그램에 매우 중요합니다..
풍부한 사양과 옵션:행성 절감기는 다양한 구성과 옵션이 있습니다. 예를 들어 다른 느림 비율, 입력 및 출력 샤프트 레이아웃,특정 애플리케이션의 요구 사항을 충족시키기 위해 장착 및 센서 설치.
다른 성능 사양이 필요한 경우 sales@zionkaifull.com 또는 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
| 조화 된 모터 | 서보 모터: 400W, 750W, 스텝 모터: Nema 34 플랜지 크기 86mm |
|||||||||
| 감소율 | 12:1 | 15:1 | 16:1 | 20:1 | 25:1 | 28:1 | 35:1 | 40:1 | 50:1 | 70:1 |
| 역반응 (arcmin) | <12 arcmin | |||||||||
| 입력 속도 (rpm) | 3000 | |||||||||
| 최대 입력 속도 (rpm) | 6000 | |||||||||
| 가등식 출동 토크 (N.m) | 96 | 96 | 96 | 96 | 105.5 | 96 | 105.5 | 96 | 105.5 | 71.5 |
| 최대 출력 토크 (N.m) | 192 | 192 | 192 | 192 | 211 | 192 | 211 | 192 | 211 | 143 |
| 로터 관성 (Kgcm2) | 0.4 | 0.309 | 0.291 | 0.291 | 0.285 | 0.285 | 0.285 | 0.2853 | 0.283 | 0.283 |
| 최대 근원력 (N.m) | 1020 | |||||||||
| 최대 축력 (N.m) | 850 | |||||||||
| 평균 수명 (시간) | >20000 | |||||||||
| 소음 수준 (dB) | 65 | |||||||||
| IP 등급 | IP65 | |||||||||
| 윤활 | 장기성 기름 | |||||||||
| 효율성 | 95% | |||||||||
| 무게 (kg) | 4.05 | |||||||||
| 샤프트 어댑터 | 사용 가능 | |||||||||
PLE060부터 PLE120 시리즈의 더 많은 모델의 기술 사양
| PLF060 | PLF080 | PLF090 | PLF120 | PLF160 | ||||
| 모델 | 단위 | PLE060 | PLE080 | PLE090 | PLE120 | PLE160 | 비율 | 무대 |
| 정차 출력 토크 | N*m | 16.5 | 60 | 60 | 148 | 310 | 3 | 1 |
| 27 | 86 | 86 | 222 | 605 | 4 | |||
| 27 | 94.5 | 94.5 | 235 | 420 | 5 | |||
| 19.5 | 64 | 64 | 158 | (270) | 7(8) | |||
| 8.5 | 39.5 | 39.5 | 93 | - | 10 | |||
| 96 | 96 | 250 | 680 | 12 | ||||
| 96 | 96 | 250 | - | 15 | 2 | |||
| 30 | 96 | 96 | 250 | 680 | 16 | |||
| 30 | 96 | 96 | 250 | 680 | 20 | |||
| 33 | 105.5 | 105.5 | 264 | 460 | 25 | |||
| 30 | 96 | 96 | 250 | (680) | 28(32) | |||
| 33 | 105.5 | 105.5 | 364 | - | 35 | |||
| 30 | 96 | 96 | 250 | 460 | 40 | |||
| 33 | 105.5 | 105.5 | 364 | (310) | 50(64) | |||
| 21.5 | 71.5 | 71.5 | 177 | - | 70 | |||
| 37.5 | 120 | 120 | 310 | 900 | 64 | 3 | ||
| 37.5 | 120 | 120 | 310 | 900 | 80 | |||
| 37.5 | 120 | 120 | 310 | 900 | 100 | |||
| 41.0 | 132.5 | 132.5 | 329 | 580 | 125 | |||
| 37.5 | 120 | 120 | 310 | (580) | 140(160) | |||
| 41.0 | 132.5 | 132.5 | 329 | - | 175 | |||
| 37.5 | 120 | 120 | 310 | 580 | 200 | |||
| 41.0 | 132.5 | 132.5 | 329 | (900) | 250(256) | |||
| 37.5 | 120 | 120 | 310 | (580) | 280 ((320) | |||
| 41.0 | 132.5 | 132.5 | 329 | (400) | 350 ((512) | |||
| 응급 정지 토크 | N*m | 2배 가량 출력 토크 | ||||||
| 정규 입력 속도 | rmp | 3000 | 3000 | 3000 | 2000 | 2000 | ||
| 최대 입력 속도 | rmp | 6000 | 6000 | 6000 | 3500 | 3500 | ||
| 최대 방사력 | N | 170 | 1020 | 1020 | 2230 | 2200 | ||
| 최대 축력 | N | 120 | 850 | 850 | 1550 | 2300 | ||
| 효율성 | % | 싱글[97%] | 두 배[95%] | |||||
| 평균 수명 | h | 20000 | ||||||
| 무게 | 1kg | 1.4 | 3.7 | 8.0 | 16 | 19 | 1 | |
| 1.6 | 4.2 | 8.9 | 18 | 25 | 2 | |||
| 1.8 | 4.7 | 9.8 | 21 | 31 | 3 | |||
기계적 도면의 사용자 정의가 필요한 경우, sales@zionkaifull.com 또는 WhatsApp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
또한 u 특정 기어박스의 기계적 도면이 필요한 경우, 또한 저희에게 연락하십시오.
참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.
플래닛 리듀서 는 널리 사용되는 산업 제품으로 모터의 속도를 줄이고 출력 토크를 증가시킬 수 있습니다.

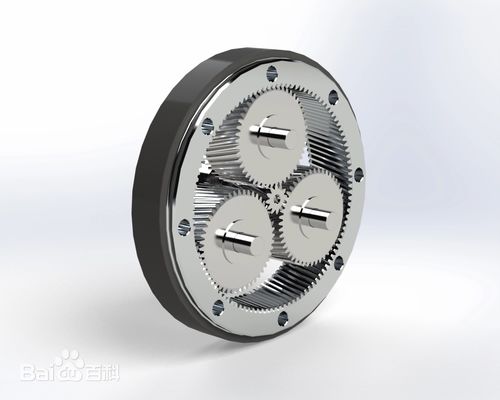

행성 감소기는 일반적으로 치아 박스 하우징에 내부 치아 반지와 밀접하게 결합됩니다. 치아 박스의 중심에는 외부 전력으로 구동되는 태양 기어가 있습니다.그리고 세 개의 행성 바퀴는 태양 바퀴와 일치합니다.행성 가속기는 태양 치아를 움직이는 외부 입력 전력으로 행성 기어 회전, 힘 축의 출력 전력을 구동하고 출력 속도를 줄일 수 있습니다.
행성 바퀴 시스템의 기본 원칙 외에도 행성 가속의 성능은 다른 많은 요인에 의해 영향을 받습니다. 예를 들어 재료 선택,열처리 과정의 적용, 변속기의 처리 정확성, 조립 장치의 설계 및 윤활 시스템의 설계는 환속기의 성능에 영향을 줄 것입니다. 따라서 높은 효율을 얻기 위해,높은 안정성, 그리고 긴 수명, 엄격한 품질 통제는 제품 설계, 제조 및 테스트 등에 구현해야합니다.
|
