| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZPLF060-L3-( )-S2-P2 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

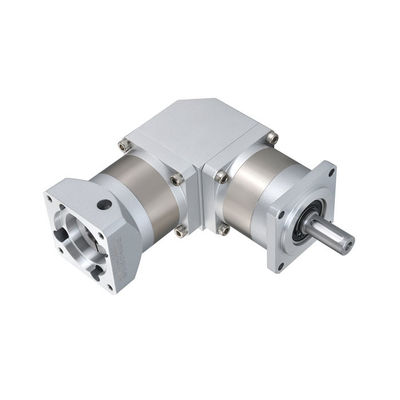

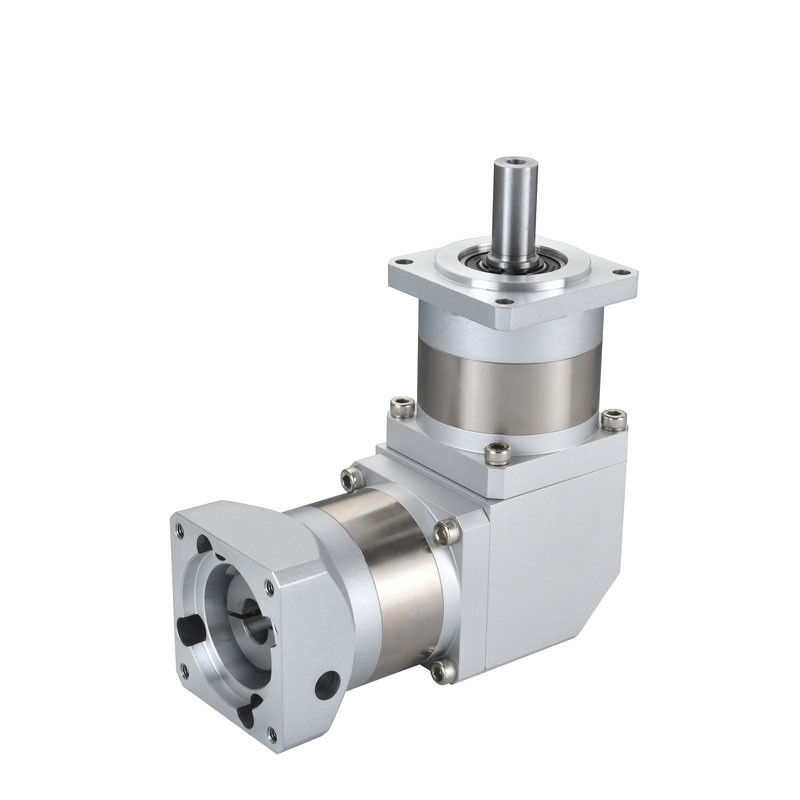

ZPLF060-L3 3단계 비율 64 ~ 350 직각 스퍼 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
높은 정밀도ZPLF060-L3-(64, 80, 100, 125, 140, 175, 200, 250, 280, 350) -S2-P2시리즈 행성 변속기는 산업 자동화 분야에서 널리 사용됩니다.
그리고 우리의 고객들이 매년 전세계에서 수천 개의 혁신적이고 유연한 자동화 애플리케이션을 빠르게 개발할 수 있도록 도와줍니다.
카이풀 PRMCA 행성 기어 감축기 애플리케이션 참조.
행성 변속기 기계는 산업 분야에서 널리 사용됩니다. 특히 CNC 기계 도구와 같은 높은 정밀도, 높은 부하 및 높은 신뢰성을 요구하는 응용 프로그램에 적합합니다.공용 조각 기계, 의료 장비, 레이저 장비, 자동차 제조, 로봇, 금속공학통신 자동 조절 안테나, 정렬 장비의 과학적 측정, 조선 산업 등
다음은 산업 분야에서 행성 적도기의 몇 가지 일반적인 응용입니다:
기계 도구 제조
행성 절감기는 기계 도구의 주 축, 입수 변속기 및 다른 부품에 사용되어 기계 도구의 움직임 정확성과 안정성을 향상시킬 수 있습니다.
자동 생산 라인
행성 절감기는 운송 벨트, 핸들링 기계,로봇 및 자동화 생산 라인에서의 다른 장비, 정확한 위치 제어 및 효율적인 전송을 달성하기 위해.
포장 기계
플래닛 리드커는 포장 기계의 운송, 조립 및 폐쇄 링크를 위해 패키지의 정확성과 효율성을 향상시키기 위해 사용할 수 있습니다.
직물 기계
행성 적도기는 섬유 기계의 얇은 가닥 기계, 통합 기계 및 마무리 기계에 비교적 안정적이고 정확한 전송 효과를 달성하기 위해 사용할 수 있습니다.
자동차 산업
플래네타리 적도기는 자동차 변속기의 중요한 변속 장치입니다. 자동차 산업에서 널리 사용됩니다.
금속 산업
금속 산업에서, 행성 적도기는 일반적으로 롤링 머신과 롤링 머신과 같은 전송 메커니즘에 사용됩니다.
선박 산업
행성의 감소기의 장점은 선박 산업에서 광범위하게 사용되었습니다. 예를 들어 큰 선박의 호스트, 보조 기계 및 펌프 장치에서,행성 적도기는 안정적인 출력 토크와 원활한 전송을 제공할 수 있습니다..
카이플 플래네타리 리듀서 특징 및 장점
감소 비율은 매우 풍부합니다.
행성 기어 감소기의 기능은 속도를 늦추고 토크를 증가시키는 것입니다. 속도 비율은 최대 30까지 도달 할 수 있습니다.000:1, 그리고 단일 단계의 하모닉 변속기의 전송 속도 비율도 1에 도달할 수 있습니다.000.
높은 부하량
행성 가속기가 회전할 때, 잇는 기어의 수가 더 많아지고, 부드러운 바퀴는 높은 강도 물질을 사용하므로 높은 부하량을 가지고 있습니다.
높은 정확성
왜냐하면 행성 적도기가 회전되기 때문에, 매시 기어의 수는 더 많고, 생성되는 오류는 서로 상쇄 될 것이기 때문에 더 정확한 전송입니다.또한 카이풀은 더 높은 정밀 CNC 기계를 사용하여 기어 처리, 또한 높은 정밀도를 가능하게 합니다.
높은 전송 효율성
행성 환속기의 부드러운 바퀴 치아, 회전 과정에서, 그것은 일정한 속도로 이동, 그래서 그의 움직임은 더 안정적입니다.이 라운드의 상대적으로 미끄러지는 속도는 여전히 매우 낮습니다.본질 이러한 균형 잡힌 움직임은 바퀴 치아의 마모를 효과적으로 줄이고 운전 효율을 향상시킬 수 있습니다.장비의 양쪽이 작업에 참여했지만, 충돌은 없었고, 그래서 행성 환속기의 전송 움직임은 매우 부드럽습니다.
어떤 사용자 정의가 필요한 경우, sales@zionkaifull.com, 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
| 조화 된 모터 |
서보 100W, 200W, 400W |
|||||||||
| 감소율 | 64:1 | 80:1 | 100:1 | 125:1 | 140:1 | 175:1 | 200:1 | 250:1 | 280:1 | 350:1 |
| 역반응 (arcmin) | <15arcmin | |||||||||
| 입력 속도 (rpm) | 3000 | |||||||||
| 최대 입력 속도 (rpm) | 6000 | |||||||||
| 가등식 출동 토크 (N.m) | 37.5 | 37.5 | 37.5 | 41 | 37.5 | 41 | 37.5 | 41 | 37.5 | 41 |
| 최대 출력 토크 (N.m) | 75 | 75 | 75 | 82 | 75 | 82 | 75 | 82 | 75 | 82 |
| 로터 관성 (Kgcm2) | 0.092 | 0.092 | 0.092 | 0.092 | 0.091 | 0.091 | 0.091 | 0.091 | 0.091 | 0.091 |
| 최대 근원력 (N.m) | 170 | |||||||||
| 최대 축력 (N.m) | 120 | |||||||||
| 평균 수명 (시간) | >20000 | |||||||||
| 소음 수준 (dB) | 60 | |||||||||
| IP 등급 | IP65 | |||||||||
| 윤활 | 장기성 기름 | |||||||||
| 효율성 | 95% | |||||||||
| 무게 (kg) | 3.05 | |||||||||
| 샤프트 어댑터 | 사용 가능 | |||||||||
ZPLFZPLF 시리즈의 더 많은 모델의 기술 사양

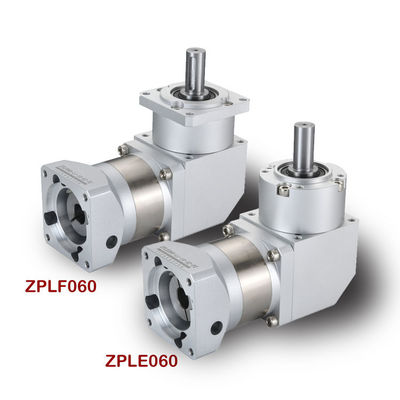

| ZPLF060 | ZPLF090 | ZPLF120 | ||||
| 항목 | 단위 | ZPLE060 | ZPLE090 | ZPLE120 | 비율 | 무대 |
| 정차 출력 토크 | N.m | 16.5 | 60 | 148 | 3 | 1 |
| 27 | 86 | 222 | 4 | |||
| 27 | 94.5 | 235 | 5 | |||
| 19.5 | 64 | 158 | 7 | |||
| 8.5 | 39.5 | 93 | 10 | |||
| 96 | 250 | 12 | 2 | |||
| 96 | 250 | 15 | ||||
| 30 | 96 | 250 | 16 | |||
| 30 | 96 | 250 | 20 | |||
| 33 | 105.5 | 264 | 25 | |||
| 30 | 96 | 250 | 28 | |||
| 33 | 105.5 | 364 | 35 | |||
| 30 | 71.5 | 250 | 40 | |||
| 33 | 120 | 364 | 50 | |||
| 21.5 | 120 | 177 | 70 | |||
| 37.5 | 120 | 310 | 64 | 3 | ||
| 37.5 | 132.5 | 310 | 80 | |||
| 37.5 | 120 | 310 | 100 | |||
| 41 | 132.5 | 329 | 125 | |||
| 37.5 | 120 | 310 | 140 | |||
| 41 | 132.5 | 329 | 175 | |||
| 37.5 | 120 | 310 | 200 | |||
| 41 | 132.5 | 329 | 250 | |||
| 37.5 | 120 | 310 | 280 | |||
| 41 | 132.5 | 329 | 350 | |||
| 비상 정지 토크 | N.m | 2배로 | ||||
| 명목 입력 속도 | rpm | 3000 | 3000 | 2000 | ||
| 최대 입력 속도 | rpm | 6000 | 6000 | 3500 | ||
| 최대 반사 힘 | N | 170 | 1020 | 2230 | ||
| 최대 축력 | N | 120 | 850 | 1550 | ||
| 효율성 | % | 단일 97% 더블 95% | ||||
| 평균 수명 | 시간 | 20000 | ||||
| 무게 | 1kg | 2.2 | 4.7 | 11.5 | 1 | |
| 2.5 | 5.3 | 13.5 | 2 | |||
| 2.8 | 5.9 | 15.7 | 3 | |||
모델의 기계 도면이 필요하거나 사용자 정의를 원한다면 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.
참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.
의작동 원리행성 회전 시스템의 기본 원칙에 기초 합니다. 그것은 여러 행성 바퀴, 내부 기어, 태양 바퀴, 프레임으로 구성됩니다.행성의 바퀴의 수는 저속 요구와 변속기의 효율에 따라 선택할 수 있습니다, 보통 3-8. 내부 기어 는 프레임 에 고정 되어 있으며, 태양 바퀴 는 입력 샤프트 에 연결 된 중앙 바퀴 이다. 입력 샤프트 가 회전 될 때,태양의 바퀴가 행성을 돌리게 합니다.행성 바퀴는 내부 기어 궤도를 따라 회전하지만, 그것은 또한 자신의 축을 따라 회전합니다.이 특별 한 운동 방식 은 행성 바퀴 시스템 이 큰 둔화 비율 을 달성 할 수 있게 해 준다, 또한 전송의 안정성과 정확성을 보장합니다.
입력 샤프트의 회전은 태양 바퀴를 통해 행성 바퀴로 전달되고, 태양 바퀴의 구동 아래로 행성 바퀴가 회전하기 시작합니다.
행성 바퀴 는 내부 기어 의 궤도 를 따라 회전 하는 반면, 자신 의 축 을 따라도 회전 한다. 이 특별 한 운동 방식 은 행성 바퀴 시스템 의 둔화 비율 을 가능하게 한다.
리버버와 행성 바퀴의 회전은 전력을 행성 래크로 전달하고, 행성 선반은 전력을 출력 샤프트로 전송하여 전체 가속기를 회전시킵니다.
정밀 제조 및 디셀러레이터의 설치에 따라 변속기의 안정성과 정확성이 보장됩니다.플래네트리 리드커머가 고정도 느림 효과를 얻을 수 있도록 하는.
|
