| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZPLF060-L1-( )-S2-P2 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

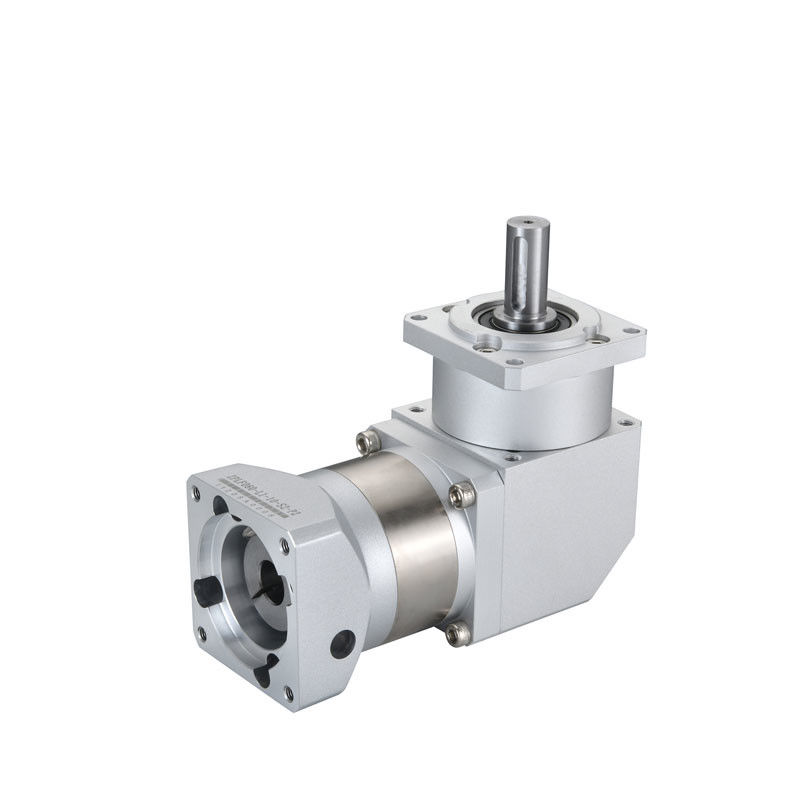

ZPLF060-L1 1 단계 비율 3 ~ 10 직각 스퍼 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
높은 정밀도ZPLF060-L1-(3, 4, 5, 7, 10) -S2-P2시리즈 직각 행성 변속기는 산업 자동화 분야에서 널리 사용됩니다.
그리고 우리의 고객들이 매년 전세계에서 수천 개의 혁신적이고 유연한 자동화 애플리케이션을 빠르게 개발할 수 있도록 도와줍니다.
카이풀 PRMCA 행성 기어 감축기 애플리케이션 참조.
행성 변속기 기계는 산업 분야에서 널리 사용됩니다. 특히 CNC 기계 도구와 같은 높은 정밀도, 높은 부하 및 높은 신뢰성을 요구하는 응용 프로그램에 적합합니다.공용 조각 기계, 의료 장비, 레이저 장비, 자동차 제조, 로봇, 금속공학통신 자동 조절 안테나, 정렬 장비의 과학적 측정, 조선 산업 등
다음은 산업 분야에서 행성 적도기의 몇 가지 일반적인 응용입니다:
기계 도구 제조
행성 절감기는 기계 도구의 주 축, 입수 변속기 및 다른 부품에 사용되어 기계 도구의 움직임 정확성과 안정성을 향상시킬 수 있습니다.
자동 생산 라인
행성 절감기는 운송 벨트, 핸들링 기계,로봇 및 자동화 생산 라인에서의 다른 장비, 정확한 위치 제어 및 효율적인 전송을 달성하기 위해.
포장 기계
플래닛 리드커는 포장 기계의 운송, 조립 및 폐쇄 링크를 위해 패키지의 정확성과 효율성을 향상시키기 위해 사용할 수 있습니다.
직물 기계
행성 적도기는 섬유 기계의 얇은 가닥 기계, 통합 기계 및 마무리 기계에 비교적 안정적이고 정확한 전송 효과를 달성하기 위해 사용할 수 있습니다.
자동차 산업
플래네타리 적도기는 자동차 변속기의 중요한 변속 장치입니다. 자동차 산업에서 널리 사용됩니다.
금속 산업
금속 산업에서, 행성 적도기는 일반적으로 롤링 머신과 롤링 머신과 같은 전송 메커니즘에 사용됩니다.
선박 산업
행성의 감소기의 장점은 선박 산업에서 광범위하게 사용되었습니다. 예를 들어 큰 선박의 호스트, 보조 기계 및 펌프 장치에서,행성 적도기는 안정적인 출력 토크와 원활한 전송을 제공할 수 있습니다..
카이플 플래네타리 리듀서 특징 및 장점
높은 구동 효율성:행성의 환속기의 전송 효율은 일반적으로 높고 90% 이상 도달 할 수 있습니다. 이것은 행성의 기어 전송에서 여러 기어가 동시에 전력을 전달하기 때문입니다.전송 손실을 줄이는 것.
큰 출력 토크:행성 적도기는 다단계 기어 전송을 통해 더 큰 토크 출력을 달성 할 수 있습니다. 각 행성 바퀴는 부하의 일부를 견딜 수 있으므로 전체 부하가 여러 기어에 분산됩니다.토크 출력 용량을 증가.
콤팩트 구조:행성 적도기는 콤팩트한 구조 설계가 있습니다. 변속기 장치는 닫힌 외부 변속기에 위치하고 상대적으로 작은 공간을 차지합니다.이것은 제한된 공간 응용 프로그램에서 행성 변속기가 특히 유리한.
높은 딱딱성과 정확성:행성 절감기는 높은 경직성과 정확성을 가지고 있으며 정확한 출력 움직임과 위치 제어 기능을 제공합니다.이것은 행성 절제기를 매우 중요하게 만듭니다. 정밀 운동과 위치가 필요한 응용 프로그램에서산업용 기계 및 자동화 장비와 같이.
안정적인 출력 이동:여러 기어 조정으로 인해 행성 적도기는 부드러운 출력 움직임을 제공하여 진동 및 소음 생산을 줄입니다.이것은 낮은 소음과 안정적인 작동을 요구하는 응용 프로그램에 매우 중요합니다..
풍부한 사양과 옵션:행성 적도기는 다양한 구성과 옵션이 있습니다. 예를 들어 다른 느림 비율, 입력 및 출력 샤프트 레이아웃,특정 애플리케이션의 요구 사항을 충족시키기 위해 장착 및 센서 설치.
이름 지정 규칙
어떤 사용자 정의가 필요한 경우, sales@zionkaifull.com, 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
| 조화 된 모터 |
서보 모터: 100W, 200W, 250W |
||||
| 감소율 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 역반응 (arcmin) | <8 아크민트 | ||||
| 입력 속도 (rpm) | 3000 | ||||
| 최대 입력 속도 (rpm) | 6000 | ||||
| 가등식 출동 토크 (N.m) | 16.5 | 27 | 27 | 19.5 | 8.5 |
| 최대 출력 토크 (N.m) | 33 | 54 | 54 | 39 | 17 |
| 로터 관성 (Kgcm2) | 0.107 | 0.094 | 0.092 | 0.091 | 0.091 |
| 최대 근원력 (N.m) | 170 | ||||
| 최대 축력 (N.m) | 120 | ||||
| 평균 수명 (시간) | >20000 | ||||
| 소음 수준 (dB) | 60 | ||||
| IP 등급 | IP65 | ||||
| 윤활 | 장기성 기름 | ||||
| 효율성 | 97% | ||||
| 무게 (kg) | 1.95 | ||||
| 샤프트 어댑터 | 사용 가능 | ||||
ZPLFZPLF 시리즈의 더 많은 모델의 기술 사양
| ZPLF060 | ZPLF090 | ZPLF120 | ||||
| 항목 | 단위 | ZPLE060 | ZPLE090 | ZPLE120 | 비율 | 무대 |
| 정차 출력 토크 | N.m | 16.5 | 60 | 148 | 3 | 1 |
| 27 | 86 | 222 | 4 | |||
| 27 | 94.5 | 235 | 5 | |||
| 19.5 | 64 | 158 | 7 | |||
| 8.5 | 39.5 | 93 | 10 | |||
| 96 | 250 | 12 | 2 | |||
| 96 | 250 | 15 | ||||
| 30 | 96 | 250 | 16 | |||
| 30 | 96 | 250 | 20 | |||
| 33 | 105.5 | 264 | 25 | |||
| 30 | 96 | 250 | 28 | |||
| 33 | 105.5 | 364 | 35 | |||
| 30 | 71.5 | 250 | 40 | |||
| 33 | 120 | 364 | 50 | |||
| 21.5 | 120 | 177 | 70 | |||
| 37.5 | 120 | 310 | 64 | 3 | ||
| 37.5 | 132.5 | 310 | 80 | |||
| 37.5 | 120 | 310 | 100 | |||
| 41 | 132.5 | 329 | 125 | |||
| 37.5 | 120 | 310 | 140 | |||
| 41 | 132.5 | 329 | 175 | |||
| 37.5 | 120 | 310 | 200 | |||
| 41 | 132.5 | 329 | 250 | |||
| 37.5 | 120 | 310 | 280 | |||
| 41 | 132.5 | 329 | 350 | |||
| 비상 정지 토크 | N.m | 2배로 | ||||
| 명목 입력 속도 | rpm | 3000 | 3000 | 2000 | ||
| 최대 입력 속도 | rpm | 6000 | 6000 | 3500 | ||
| 최대 반사 힘 | N | 170 | 1020 | 2230 | ||
| 최대 축력 | N | 120 | 850 | 1550 | ||
| 효율성 | % | 단일 97% 더블 95% | ||||
| 평균 수명 | 시간 | 20000 | ||||
| 무게 | 1kg | 2.2 | 4.7 | 11.5 | 1 | |
| 2.5 | 5.3 | 13.5 | 2 | |||
| 2.8 | 5.9 | 15.7 | 3 | |||
모델의 기계 도면이 필요하거나 사용자 정의를 원한다면 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.
참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.
더 많은 종류의 스퍼 기어 행성 기어박스
의작동 원리행성 회전 시스템의 기본 원칙에 기초 합니다. 그것은 여러 행성 바퀴, 내부 기어, 태양 바퀴, 프레임으로 구성됩니다.행성의 바퀴의 수는 저속 요구와 변속기의 효율에 따라 선택할 수 있습니다, 보통 3-8. 내부 기어 는 프레임 에 고정 되어 있으며, 태양 바퀴 는 입력 샤프트 에 연결 된 중앙 바퀴 이다. 입력 샤프트 가 회전 될 때,태양의 바퀴가 행성을 돌리게 합니다.행성 바퀴는 내부 기어 궤도를 따라 회전하지만, 그것은 또한 자신의 축을 따라 회전합니다.이 특별 한 운동 방식 은 행성 바퀴 시스템 이 큰 둔화 비율 을 달성 할 수 있게 해 준다, 또한 전송의 안정성과 정확성을 보장합니다.
입력 샤프트의 회전은 태양 바퀴를 통해 행성 바퀴로 전달되고, 태양 바퀴의 구동 아래로 행성 바퀴가 회전하기 시작합니다.
행성 바퀴 는 내부 기어 의 궤도 를 따라 회전 하는 반면, 자신 의 축 을 따라도 회전 한다. 이 특별 한 운동 방식 은 행성 바퀴 시스템 의 둔화 비율 을 가능하게 한다.
리버버와 행성 바퀴의 회전은 전력을 행성 래크로 전달하고, 행성 선반은 전력을 출력 샤프트로 전송하여 전체 가속기를 회전시킵니다.
정밀 제조 및 디셀러레이터의 설치에 따라 변속기의 안정성과 정확성이 보장됩니다.플래네트리 리드커머가 고정도 느림 효과를 얻을 수 있도록 하는.
|
