| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZPLF090-L3-( )-S2-P2 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각각 통을 위한 10 PC |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

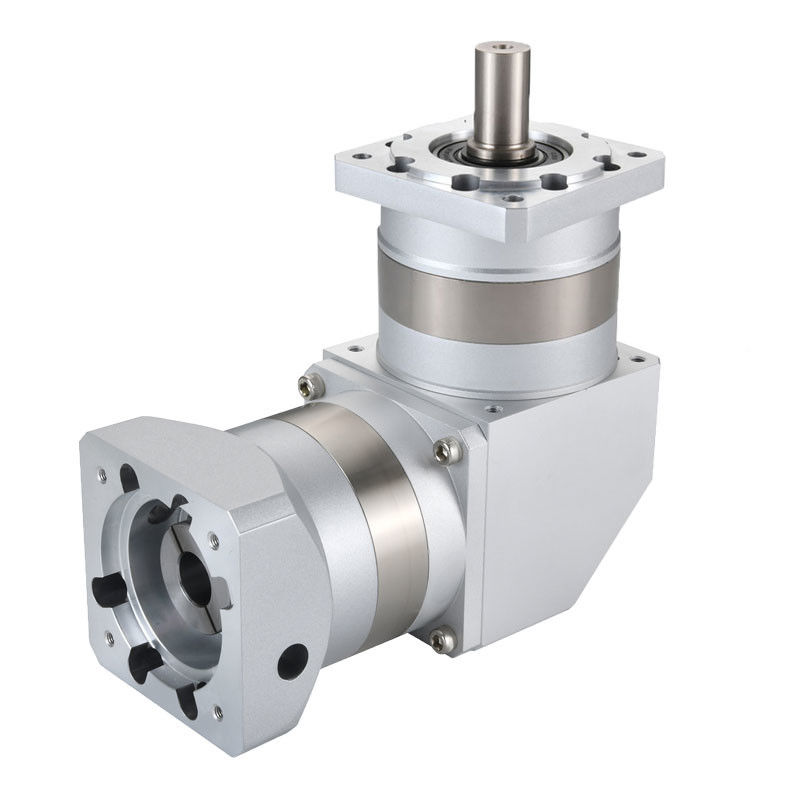

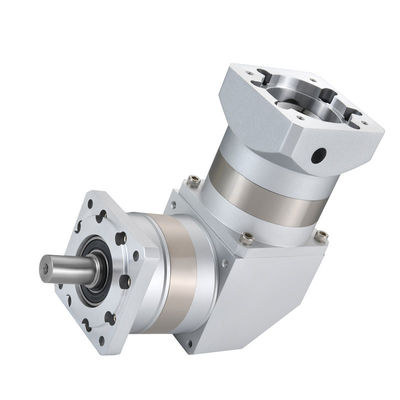

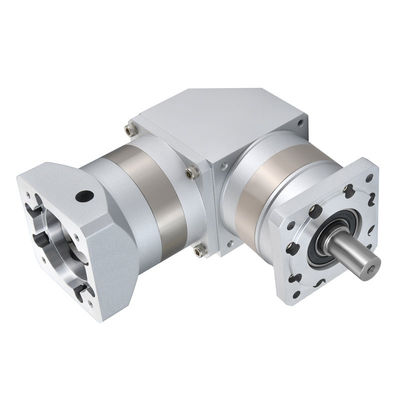

ZPLF090-L3 3단계 비율 64 ~ 350 직각 스퍼 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
높은 정밀도ZPLF090-L3-(64, 80, 100, 125, 140, 175, 200, 250, 280, 350) -S2-P2series right angle planetary gearboxs are widely used in industrial automation fields and helps our customers to fastly develop thousands of innovative and flexible automation applications all over the world each year.
카이풀 PRMCA 행성 기어 감축기 애플리케이션 참조.
행성 변속기 기계는 산업 분야에서 널리 사용됩니다. 특히 CNC 기계 도구와 같은 높은 정밀도, 높은 부하 및 높은 신뢰성을 요구하는 응용 프로그램에 적합합니다.공용 조각 기계, 의료 장비, 레이저 장비, 자동차 제조, 로봇, 금속공학통신 자동 조절 안테나, 정렬 장비의 과학적 측정, 조선 산업 등
다음은 산업 분야에서 행성 적도기의 몇 가지 일반적인 응용입니다:
기계 도구 제조
행성 절감기는 기계 도구의 주 축, 입수 변속기 및 다른 부품에 사용되어 기계 도구의 움직임 정확성과 안정성을 향상시킬 수 있습니다.
자동 생산 라인
행성 절감기는 운송 벨트, 핸들링 기계,로봇 및 자동화 생산 라인에서의 다른 장비, 정확한 위치 제어 및 효율적인 전송을 달성하기 위해.
포장 기계
플래닛 리드커는 포장 기계의 운송, 조립 및 폐쇄 링크를 위해 패키지의 정확성과 효율성을 향상시키기 위해 사용할 수 있습니다.
직물 기계
행성 적도기는 섬유 기계의 얇은 가닥 기계, 통합 기계 및 마무리 기계에 비교적 안정적이고 정확한 전송 효과를 달성하기 위해 사용할 수 있습니다.
자동차 산업
플래네타리 적도기는 자동차 변속기의 중요한 변속 장치입니다. 자동차 산업에서 널리 사용됩니다.
금속 산업
금속 산업에서, 행성 적도기는 일반적으로 롤링 머신과 롤링 머신과 같은 전송 메커니즘에 사용됩니다.
선박 산업
행성의 감소기의 장점은 선박 산업에서 광범위하게 사용되었습니다. 예를 들어 큰 선박의 호스트, 보조 기계 및 펌프 장치에서,행성 적도기는 안정적인 출력 토크와 원활한 전송을 제공할 수 있습니다..
카이플 플래네타리 리듀서 특징 및 장점
높은 정확성:행성의 환속기의 작동 원리와 구조는 전송 과정의 오류가 매우 작고 높은 정확도를 제공합니다. 행성의 변속기의 큰 접촉 면적으로 인해그리고 각 변속기 바퀴의 치아 수, 정확도가 높고, 고 정밀 전송 요구 사항을 충족 할 수 있습니다.
큰 토크:행성 적도기는 여러 기어 조합의 형태를 채택하기 때문에 전송되는 토크는 매우 크고 높은 작업 효율을 달성 할 수 있습니다.
낮은 소음:행성 적도기는 정밀 가공 기어 및 다른 전송 구성 요소를 사용하여 전송 정확도가 높고 안정적인 속도 및 작업 중에 안정적인 작동을합니다.
수명 기간:행성 가속기 기계의 내부 부품은 고품질의 재료로 만들어졌으며, 내구성이 강하고 사용 기간이 길습니다.
높은 효율성:행성 적도기의 전송 효율은 높고 소음이 낮고 온도는 작습니다.
콤팩트 구조:행성 적도기의 구조는 컴팩트합니다. 다른 유형의 적도기와 비교하면 부피가 작고 제한된 공간에서 역할을 할 수 있습니다.
어떤 사용자 정의가 필요한 경우, sales@zionkaifull.com, 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
| 조화 된 모터 |
400W, 750W, |
|||||||||
| 감소율 | 64:1 | 80:1 | 100:1 | 125:1 | 140:1 | 175:1 | 200:1 | 250:1 | 280:1 | 350:1 |
| 역반응 (arcmin) | <15arcmin | |||||||||
| 입력 속도 (rpm) | 3000 | |||||||||
| 최대 입력 속도 (rpm) | 6000 | |||||||||
| 가등식 출동 토크 (N.m) | 120 | 120 | 120 | 132.5 | 120 | 132.5 | 120 | 132.5 | 120 | 132.5 |
| 최대 출력 토크 (N.m) | 240 | 240 | 240 | 265 | 240 | 265 | 240 | 265 | 240 | 265 |
| 로터 관성 (Kgcm2) | 0.291 | 0.291 | 0.291 | 0.291 | 0.291 | 0.291 | 0.283 | 0.283 | 0.283 | 0.283 |
| 최대 근원력 (N.m) | 1020 | |||||||||
| 최대 축력 (N.m) | 850 | |||||||||
| 평균 수명 (시간) | >20000 | |||||||||
| 소음 수준 (dB) | 65 | |||||||||
| IP 등급 | IP65 | |||||||||
| 윤활 | 장기성 기름 | |||||||||
| 효율성 | 95% | |||||||||
| 무게 (kg) | 8.3 | |||||||||
| 샤프트 어댑터 | 사용 가능 | |||||||||
ZPLFZPLF 시리즈의 더 많은 모델의 기술 사양
| ZPLF060 | ZPLF090 | ZPLF120 | ||||
| 항목 | 단위 | ZPLE060 | ZPLE090 | ZPLE120 | 비율 | 무대 |
| 정차 출력 토크 | N.m | 16.5 | 60 | 148 | 3 | 1 |
| 27 | 86 | 222 | 4 | |||
| 27 | 94.5 | 235 | 5 | |||
| 19.5 | 64 | 158 | 7 | |||
| 8.5 | 39.5 | 93 | 10 | |||
| 96 | 250 | 12 | 2 | |||
| 96 | 250 | 15 | ||||
| 30 | 96 | 250 | 16 | |||
| 30 | 96 | 250 | 20 | |||
| 33 | 105.5 | 264 | 25 | |||
| 30 | 96 | 250 | 28 | |||
| 33 | 105.5 | 364 | 35 | |||
| 30 | 71.5 | 250 | 40 | |||
| 33 | 120 | 364 | 50 | |||
| 21.5 | 120 | 177 | 70 | |||
| 37.5 | 120 | 310 | 64 | 3 | ||
| 37.5 | 132.5 | 310 | 80 | |||
| 37.5 | 120 | 310 | 100 | |||
| 41 | 132.5 | 329 | 125 | |||
| 37.5 | 120 | 310 | 140 | |||
| 41 | 132.5 | 329 | 175 | |||
| 37.5 | 120 | 310 | 200 | |||
| 41 | 132.5 | 329 | 250 | |||
| 37.5 | 120 | 310 | 280 | |||
| 41 | 132.5 | 329 | 350 | |||
| 비상 정지 토크 | N.m | 2배로 | ||||
| 명목 입력 속도 | rpm | 3000 | 3000 | 2000 | ||
| 최대 입력 속도 | rpm | 6000 | 6000 | 3500 | ||
| 최대 반사 힘 | N | 170 | 1020 | 2230 | ||
| 최대 축력 | N | 120 | 850 | 1550 | ||
| 효율성 | % | 단일 97% 더블 95% | ||||
| 평균 수명 | 시간 | 20000 | ||||
| 무게 | 1kg | 2.2 | 4.7 | 11.5 | 1 | |
| 2.5 | 5.3 | 13.5 | 2 | |||
| 2.8 | 5.9 | 15.7 | 3 | |||
모델의 기계 도면이 필요하거나 사용자 정의를 원한다면 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.
참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.
플래닛 리듀서 는 널리 사용되는 산업 제품으로 모터의 속도를 줄이고 출력 토크를 증가시킬 수 있습니다.
행성 감소기는 일반적으로 치아 박스 하우징에 내부 치아 반지와 밀접하게 결합됩니다. 치아 박스의 중심에는 외부 전력으로 구동되는 태양 기어가 있습니다.그리고 세 개의 행성 바퀴는 태양 바퀴와 일치합니다.행성 가속기는 태양 치아를 움직이는 외부 입력 전력으로 행성 기어 회전, 힘 축의 출력 전력을 구동하고 출력 속도를 줄일 수 있습니다.
행성 바퀴 시스템의 기본 원칙 외에도 행성 가속의 성능은 다른 많은 요인에 의해 영향을 받습니다. 예를 들어 재료 선택,열처리 과정의 적용, 변속기의 처리 정확성, 조립 장치의 설계 및 윤활 시스템의 설계는 환속기의 성능에 영향을 줄 것입니다. 따라서 높은 효율을 얻기 위해,높은 안정성, 그리고 긴 수명, 엄격한 품질 통제는 제품 설계, 제조 및 테스트 등에 구현해야합니다.
|
