| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZPLF090-L2-( )-S2-P2 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

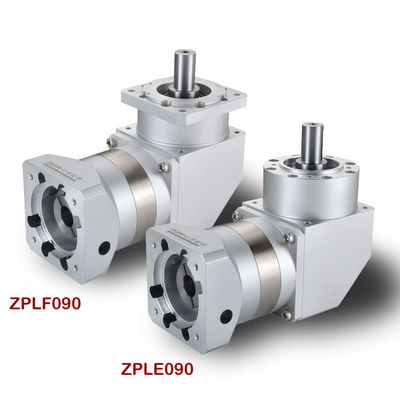

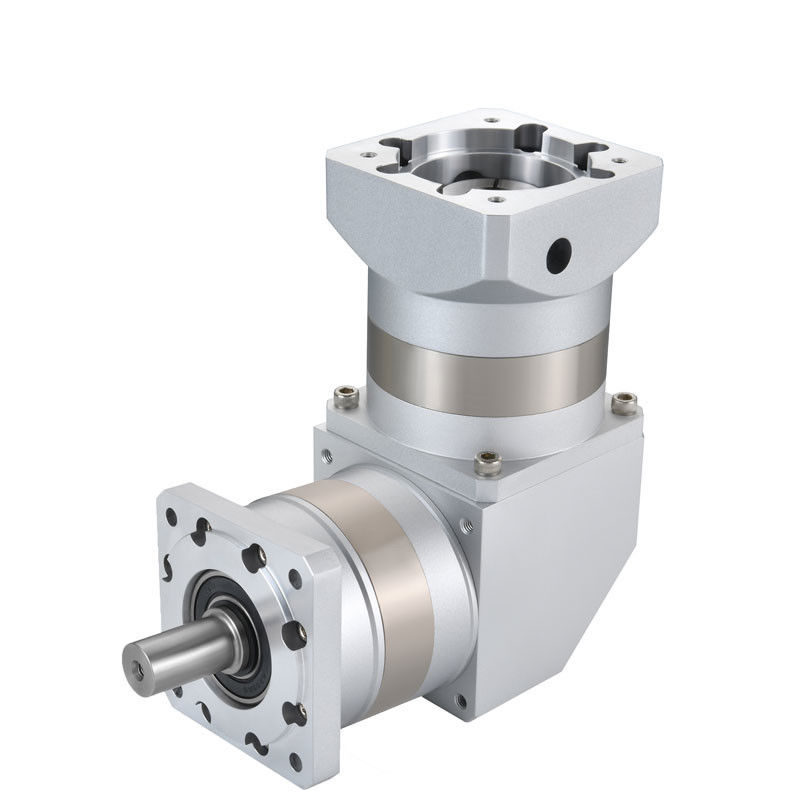

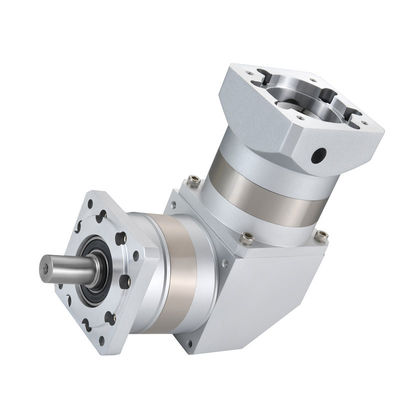

ZPLE090-L2 2 단계 비율 12 ~ 70 직각 스퍼 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
높은 정밀도ZPLF060-L2-(12, 15, 16, 20, 25, 28, 35, 40, 50, 70) -S2-P2시리즈 행성 변속기는 산업 자동화 분야에서 널리 사용되고 있으며 전 세계 고객들에게 널리 평가됩니다.
카이풀 PRMCA 행성 기어 감축기 애플리케이션 참조.
행성 변속기 기계는 산업 분야에서 널리 사용됩니다. 특히 CNC 기계 도구와 같은 높은 정밀도, 높은 부하 및 높은 신뢰성을 요구하는 응용 프로그램에 적합합니다.공용 조각 기계, 의료 장비, 레이저 장비, 자동차 제조, 로봇, 금속공학통신 자동 조절 안테나, 정렬 장비의 과학적 측정, 조선 산업 등
다음은 산업 분야에서 행성 적도기의 몇 가지 일반적인 응용입니다:
기계 도구 제조
행성 절감기는 기계 도구의 주 축, 입수 변속기 및 다른 부품에 사용되어 기계 도구의 움직임 정확성과 안정성을 향상시킬 수 있습니다.
자동 생산 라인
행성 절감기는 운송 벨트, 핸들링 기계,로봇 및 자동화 생산 라인에서의 다른 장비, 정확한 위치 제어 및 효율적인 전송을 달성하기 위해.
포장 기계
플래닛 리드커는 포장 기계의 운송, 조립 및 폐쇄 링크를 위해 패키지의 정확성과 효율성을 향상시키기 위해 사용할 수 있습니다.
직물 기계
행성 적도기는 섬유 기계의 얇은 가닥 기계, 통합 기계 및 마무리 기계에 비교적 안정적이고 정확한 전송 효과를 달성하기 위해 사용할 수 있습니다.
자동차 산업
플래네타리 적도기는 자동차 변속기의 중요한 변속 장치입니다. 자동차 산업에서 널리 사용됩니다.
금속 산업
금속 산업에서, 행성 적도기는 일반적으로 롤링 머신과 롤링 머신과 같은 전송 메커니즘에 사용됩니다.
선박 산업
행성의 감소기의 장점은 선박 산업에서 광범위하게 사용되었습니다. 예를 들어 큰 선박의 호스트, 보조 기계 및 펌프 장치에서,행성 적도기는 안정적인 출력 토크와 원활한 전송을 제공할 수 있습니다..
카이플 플래네타리 리듀서 특징 및 장점
풍부한 사양
행성 가속기 기계는 많은 사양을 갖추고 있으며 전력 전송 시스템에 대한 유연하고 다양한 선택을 제공합니다.
행성 적도기는 입력 속도, 출력 속도, 출력 토크 및 운동 관동성의 다양한 디자인을 가지고 있으며 장비 설계에 유연하고 다양한 선택을 제공합니다.
다속 비율, 긴 사용 기간
같은 부하 용량에서, 행성 가속기는 전통적인 감속기보다 더 긴 사용 수명을 가지고 있습니다.
그들은 응용 프로그램의 특정 요구 사항을 충족시키기 위해 다양한 속도 감소 비율을 가지고 있습니다.
작은 부피와 가벼운 무게
카이풀 PRMCAS 행성 변속기에는 최고 품질의 재료가 사용됩니다. 그래서 변속기의 딱딱함과 정확성, 내구성,그리고 전력 밀도는 전통적인 재료보다 크게 향상됩니다., 가속기의 전체 부피가 작고 가벼워지기 때문에 에너지 변환 효율이 높습니다. 동시에 장비의 전체 부피와 무게도 더 작을 수 있습니다..
높은 전송 효율성
행성 환속기는 효율성 측면에서 98%까지 높을 수 있습니다.이 높은 효율성의 주요 이유는 효율적인 전송을 달성하기 위해 여러 개의 별 바퀴가 사용하는 설계입니다.이 높은 효율에서, 장비의 원래 전력은 장비의 원래 전력일 수 있습니다. 기계 에너지 손실의 손실은 많이 감소하고 오류 관용률은 낮고 효율적입니다.
높은 정확성
행성 기어 속도 감소기의 큰 접촉 영역과 기어 바퀴의 수로 인해 정확도가 높으며 고 정밀 전송 요구 사항을 충족시킬 수 있습니다. 동시에,고품질의 재료가 사용되어 정확도가 안정적으로 작동합니다.예를 들어 고 정밀 요구 사항을 요구하는 기계 도구 기계 및 분사 기계와 같은 장비에 매우 적합합니다.왜냐하면 정밀 플래닛 리드커의 활 점수는 0에 도달 할 수 있기 때문입니다..05점으로 정확성에 대한 높은 요구사항을 갖춘 사용자를 충족시킬 수 있습니다.
이름 지정 규칙
모델의 기계 도면이 필요하거나 사용자 정의를 원한다면 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.
| 조화 된 모터 | 서보 모터 400W, 750W 및 스테퍼 Nema 34, 프레임 크기 86mm | |||||||||
| 감소율 | 12:1 | 15:1 | 16:1 | 20:1 | 25:1 | 28:1 | 35:1 | 40:1 | 50:1 | 70:1 |
| 역반응 (arcmin) | <12 아크 분 | |||||||||
| 입력 속도 (rpm) | 3000 | |||||||||
| 최대 입력 속도 (rpm) | 6000 | |||||||||
| 가등식 출동 토크 (N.m) | 96 | 96 | 96 | 96 | 105.5 | 96 | 105.5 | 96 | 105.5 | 71.5 |
| 최대 출력 토크 (N.m) | 192 | 192 | 192 | 192 | 211 | 192 | 211 | 192 | 211 | 143 |
| 로터 관성 (Kgcm2) | 0.4 | 0.309 | 0.291 | 0.291 | 0.291 | 0.285 | 0.285 | 0.2835 | 0.283 | 0.283 |
| 최대 근원력 (N.m) | 1020 | |||||||||
| 최대 축력 (N.m) | 850 | |||||||||
| 평균 수명 (시간) | >20000 | |||||||||
| 소음 수준 (dB) | 60 | |||||||||
| IP 등급 | IP65 | |||||||||
| 윤활 | 장기성 기름 | |||||||||
| 효율성 | 95% | |||||||||
| 무게 (kg) | 8.2 | |||||||||
| 샤프트 어댑터 | 사용 가능 | |||||||||
ZPLFZPLF 시리즈의 더 많은 모델의 기술 사양
| ZPLF060 | ZPLF090 | ZPLF120 | ||||
| 항목 | 단위 | ZPLE060 | ZPLE090 | ZPLE120 | 비율 | 무대 |
| 정차 출력 토크 | N.m | 16.5 | 60 | 148 | 3 | 1 |
| 27 | 86 | 222 | 4 | |||
| 27 | 94.5 | 235 | 5 | |||
| 19.5 | 64 | 158 | 7 | |||
| 8.5 | 39.5 | 93 | 10 | |||
| 96 | 250 | 12 | 2 | |||
| 96 | 250 | 15 | ||||
| 30 | 96 | 250 | 16 | |||
| 30 | 96 | 250 | 20 | |||
| 33 | 105.5 | 264 | 25 | |||
| 30 | 96 | 250 | 28 | |||
| 33 | 105.5 | 364 | 35 | |||
| 30 | 71.5 | 250 | 40 | |||
| 33 | 120 | 364 | 50 | |||
| 21.5 | 120 | 177 | 70 | |||
| 37.5 | 120 | 310 | 64 | 3 | ||
| 37.5 | 132.5 | 310 | 80 | |||
| 37.5 | 120 | 310 | 100 | |||
| 41 | 132.5 | 329 | 125 | |||
| 37.5 | 120 | 310 | 140 | |||
| 41 | 132.5 | 329 | 175 | |||
| 37.5 | 120 | 310 | 200 | |||
| 41 | 132.5 | 329 | 250 | |||
| 37.5 | 120 | 310 | 280 | |||
| 41 | 132.5 | 329 | 350 | |||
| 비상 정지 토크 | N.m | 2배로 | ||||
| 명목 입력 속도 | rpm | 3000 | 3000 | 2000 | ||
| 최대 입력 속도 | rpm | 6000 | 6000 | 3500 | ||
| 최대 반사 힘 | N | 170 | 1020 | 2230 | ||
| 최대 축력 | N | 120 | 850 | 1550 | ||
| 효율성 | % | 단일 97% 더블 95% | ||||
| 평균 수명 | 시간 | 20000 | ||||
| 무게 | 1kg | 2.2 | 4.7 | 11.5 | 1 | |
| 2.5 | 5.3 | 13.5 | 2 | |||
| 2.8 | 5.9 | 15.7 | 3 | |||
모델의 기계 도면이 필요하거나 사용자 정의를 원한다면 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.
참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.
플래닛 리듀서 는 널리 사용되는 산업 제품으로 모터의 속도를 줄이고 출력 토크를 증가시킬 수 있습니다.
행성 감소기는 일반적으로 치아 박스 하우징에 내부 치아 반지와 밀접하게 결합됩니다. 치아 박스의 중심에는 외부 전력으로 구동되는 태양 기어가 있습니다.그리고 세 개의 행성 바퀴는 태양 바퀴와 일치합니다.행성 가속기는 태양 치아를 움직이는 외부 입력 전력으로 행성 기어 회전, 힘 축의 출력 전력을 구동하고 출력 속도를 줄일 수 있습니다.
행성 바퀴 시스템의 기본 원칙 외에도 행성 가속의 성능은 다른 많은 요인에 의해 영향을 받습니다. 예를 들어 재료 선택,열처리 과정의 적용, 변속기의 처리 정확성, 조립 장치의 설계 및 윤활 시스템의 설계는 환속기의 성능에 영향을 줄 것입니다. 따라서 높은 효율을 얻기 위해,높은 안정성, 그리고 긴 수명, 엄격한 품질 통제는 제품 설계, 제조 및 테스트 등에 구현해야합니다.
행성용 변속기 절감기의 용도
속도 감소 비율:출력 속도와 입력 속도 비율의 값
단계 번호:행성의 변속기 횟수 단계입니다. 행성의 변속기 세트가 큰 전송 비율을 충족할 수 없기 때문에때로는 더 큰 전송 비율에 대한 사용자의 요구 사항을 충족하기 위해 두 개 또는 세 세트가 필요합니다.행성 기어 수 증가로 인해 행성 기어 박스의 길이가 증가하고 효율이 감소합니다.
전체 부하 효율:최대 부하 (실패 출력 토크) 에 있는 절감기의 전력 전달 효율을 의미합니다.
평균 수명:기어박스가 가장 높은 입력 속도의 등급 부하를 운반하는 연속 작동 시간을 의미합니다.
정형 출력 토크:행성 기어 환전기의 표준 출력 토크 값. 이 값에서 출력 속도가 100 rpm인 경우, 환전기의 수명은 평균 수명입니다. 이 값을 초과하면,느림의 평균 수명은 줄어들 것입니다.출력 토크가 두 배 이상의 값에 도달하면, 감소기는 실패합니다.
윤활:윤활유가 필요하지 않습니다. 행성 속도 감소기는 완전 밀폐 장치이기 때문에 사용 기간 내내 윤활유를 사용할 필요가 없습니다.
소음:단위는 데시벨 (DB) 이다. 이 값은 입력 속도가 부하 없이 분당 3000 rpm이고, 환원 장치에서 1m 떨어져 있을 때 측정된다.
반발:출력 끝을 고정하고, 출력 끝이 정형 토크 ±2%를 생성할 때, 출력 끝이 정형 토크 ±2%를 생성할 때,리드커의 입력 터미널에 작은 코너 이동이 있습니다단위는 1도 1/6인 아크 분입니다.
플래닛 리듀서 는 널리 사용되는 산업 제품으로 모터의 속도를 줄이고 출력 토크를 증가시킬 수 있습니다.
행성 감소기는 일반적으로 치아 박스 하우징에 내부 치아 반지와 밀접하게 결합됩니다. 치아 박스의 중심에는 외부 전력으로 구동되는 태양 기어가 있습니다.그리고 세 개의 행성 바퀴는 태양 바퀴와 일치합니다.행성 가속기는 태양 치아를 움직이는 외부 입력 전력으로 행성 기어 회전, 힘 축의 출력 전력을 구동하고 출력 속도를 줄일 수 있습니다.
행성 바퀴 시스템의 기본 원칙 외에도 행성 가속의 성능은 다른 많은 요인에 의해 영향을 받습니다. 예를 들어 재료 선택,열처리 과정의 적용, 변속기의 처리 정확성, 조립 장치의 설계 및 윤활 시스템의 설계는 환속기의 성능에 영향을 줄 것입니다. 따라서 높은 효율을 얻기 위해,높은 안정성, 그리고 긴 수명, 엄격한 품질 통제는 제품 설계, 제조 및 테스트 등에 구현해야합니다.
행성용 변속기 절감기의 용도
속도 감소 비율:출력 속도와 입력 속도 비율의 값
단계 번호:행성의 변속기 횟수 단계입니다. 행성의 변속기 세트가 큰 전송 비율을 충족할 수 없기 때문에때로는 더 큰 전송 비율에 대한 사용자의 요구 사항을 충족하기 위해 두 개 또는 세 세트가 필요합니다.행성 기어 수 증가로 인해 행성 기어 박스의 길이가 증가하고 효율이 감소합니다.
전체 부하 효율:최대 부하 (실패 출력 토크) 에 있는 절감기의 전력 전달 효율을 의미합니다.
평균 수명:기어박스가 가장 높은 입력 속도의 등급 부하를 운반하는 연속 작동 시간을 의미합니다.
정형 출력 토크:행성 기어 환전기의 표준 출력 토크 값. 이 값에서 출력 속도가 100 rpm인 경우, 환전기의 수명은 평균 수명입니다. 이 값을 초과하면,느림의 평균 수명은 줄어들 것입니다.출력 토크가 두 배 이상의 값에 도달하면, 감소기는 실패합니다.
윤활:윤활유가 필요하지 않습니다. 행성 속도 감소기는 완전 밀폐 장치이기 때문에 사용 기간 내내 윤활유를 사용할 필요가 없습니다.
소음:단위는 데시벨 (DB) 이다. 이 값은 입력 속도가 부하 없이 분당 3000 rpm이고, 환원 장치에서 1m 떨어져 있을 때 측정된다.
반발:출력 끝을 고정하고, 출력 끝이 정형 토크 ±2%를 생성할 때, 출력 끝이 정형 토크 ±2%를 생성할 때,리드커의 입력 터미널에 작은 코너 이동이 있습니다단위는 1도 1/6인 아크 분입니다.
|
