| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZPLF090-L1-( )-S2-P2 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

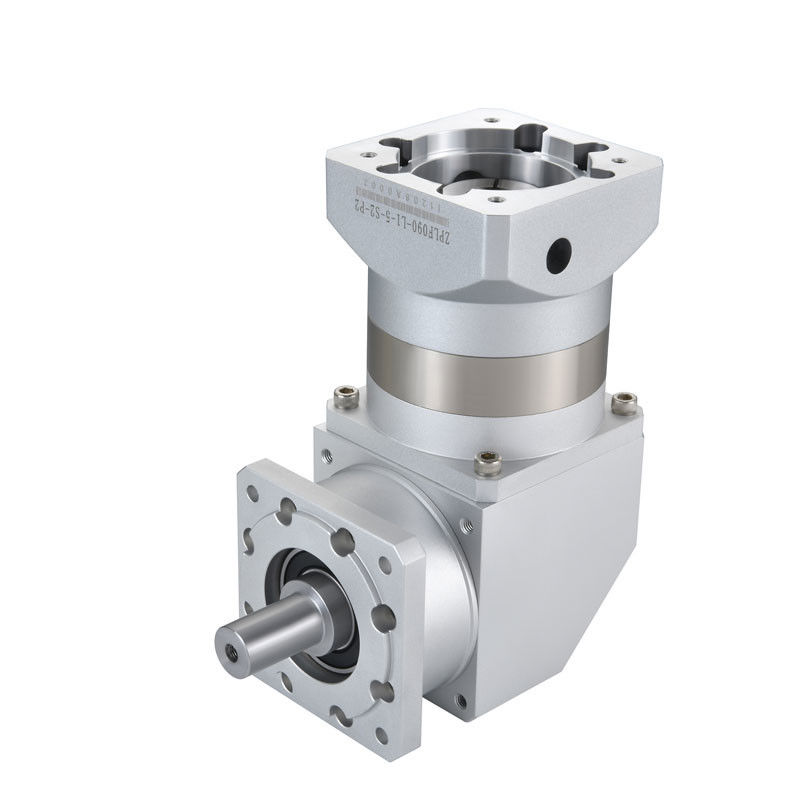

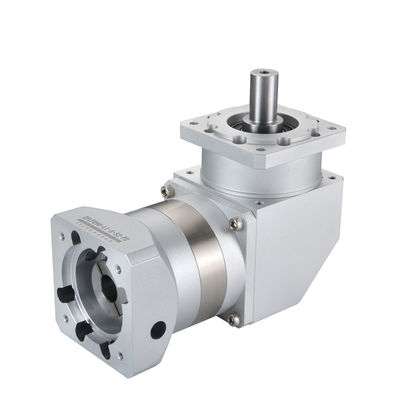

ZPLF090-L1 1단계 비율 3 ~ 10 직각 스퍼 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
카이풀 PRMCA 행성 기어 감축기 애플리케이션 참조.
기계 제조:행성 적도기는 lathes, 프레싱 머신, 밀링 머신 등 기계 도구의 다양한 로터 구성 요소를 구동하는 데 사용할 수 있습니다.
포장 기계:행성 적도기는 밀봉 기계, 채우기, 라벨링 기계와 같은 다양한 포장 장비를 구동하는 데 사용할 수 있습니다.효율적이고 정확한 포장 이동을 달성하기 위해 표시 기계.
직물 기계: P라네타리 리드커는 직물 생산 장비의 전송에 사용할 수 있습니다. 직물 엮기 기계, 롤링 기계,인쇄 및 염색 기계 생산 효율과 제품 품질을 향상시키기 위해.
인쇄기:행성 적도기는 플라스틱 프린터, 평면 프린터, 소프트 프린터 등과 같은 인쇄 장비의 전송에 사용되며 정확하고 빠른 인쇄 프로세스를 달성 할 수 있습니다.
항공우주 분야:행성 감소기는 항공기, 미사일, 위성, 항공 우주 분야에서 널리 사용되는 고 정밀, 고 성능, 높은 신뢰성 힘으로 사용될 수 있습니다.
자동차 산업:행성의 환속기는 변속기, 엔진, 허브 환속기, 전력 전송기,자동차의 전력 및 연료 경제를 향상시키기 위해 자동차 산업의 클러치 및 기타 구성 요소.
석유화학 산업 분야:행성 감소기는 석유, 화학 산업 및 기타 분야에 적용 할 수 있습니다. 천연 가스, 화학 생산 과정에서 드라이버 장비로 사용됩니다.
의료 장비:행성 감소기는 의료 장비의 안정성과 정확성을 보장하기 위해 X선 기계, CT 기계 및 핵 자기 공명 등 의료 장비의 전송에 사용할 수 있습니다.
금속 기계:플래닛 리드커는 롤링 머신 및?? 기 머신과 같은 금속 생산 장비의 전송에 사용되어 생산 효율성과 제품 품질을 향상시킬 수 있습니다.
다양한 산업용 로봇:행성 적도기는 다양한 산업용 로봇의 전송 및 실행 기관에 사용할 수 있으며 로봇의 정확성과 실행 효율성을 향상시킵니다.
카이플 플래네타리 리듀서 특징 및 장점
높은 정밀도행성 적도기는 전력 전송을 위해 행성 기어를 사용합니다. 기어 수는 많고 전송 비율은 크습니다. 따라서,전송 정확도는 매우 높고 오류는 매우 작습니다.이 고 정밀 특성은 행성 기어박스를 많은 분야에서 널리 적용했습니다.
높은 부하량행성 변속기의 구조는 매우 콤팩트하며 변속기는 균등하게 분포되어 있으므로 부하 능력이 매우 강하며 큰 부하를 견딜 수 있습니다.
높은 전송 효율성행성 환전기의 전송 효율은 매우 높고, 그 효율은 98%까지 도달 할 수 있습니다!이 높은 효율성 특징은 높은 에너지 소비 요구 사항이있는 일부 응용 프로그램에서 행성 환기가 널리 적용되었습니다..
오래 살 수 있어요행성 적도기의 기어 고강도, 고강도 재료로 만들어집니다. 그것은 정밀 처리 및 열 처리, 그래서 그것은 비교적 긴 서비스 수 있습니다.행성 적도기의 구조는 작고 내부 구성 요소는 덜 마모됩니다.그것은 또한 그것의 긴 삶의 이유 중 하나입니다.
이러한 특성으로 인해 행성 절감기는 많은 산업 자동화 분야에서 널리 적용되었습니다.그리고 현대 기계 가공 및 자동화 생산 분야에서 필수적인 중요한 장치가됩니다..
이름 지정 규칙
어떤 사용자 정의가 필요한 경우, sales@zionkaifull.com, 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
| 조화 된 모터 |
서보 모터: 400W, 750W, |
||||
| 감소율 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 역반응 (arcmin) | <8 아크민트 | ||||
| 입력 속도 (rpm) | 3000 | ||||
| 최대 입력 속도 (rpm) | 6000 | ||||
| 가등식 출동 토크 (N.m) | 60 | 86 | 94.5 | 64 | 39.5 |
| 최대 출력 토크 (N.m) | 120 | 172 | 189 | 128 | 79 |
| 로터 관성 (Kgcm2) | 0.4 | 0.309 | 0.291 | 0.285 | 0.283 |
| 최대 근원력 (N.m) | 1020 | ||||
| 최대 축력 (N.m) | 850 | ||||
| 평균 수명 (시간) | >20000 | ||||
| 소음 수준 (dB) | 65 | ||||
| IP 등급 | IP65 | ||||
| 윤활 | 장기성 기름 | ||||
| 효율성 | 97% | ||||
| 무게 (kg) | 6.8 | ||||
| 샤프트 어댑터 | 사용 가능 | ||||
ZPLFZPLF 시리즈의 더 많은 모델의 기술 사양
| ZPLF060 | ZPLF090 | ZPLF120 | ||||
| 항목 | 단위 | ZPLE060 | ZPLE090 | ZPLE120 | 비율 | 무대 |
| 정차 출력 토크 | N.m | 16.5 | 60 | 148 | 3 | 1 |
| 27 | 86 | 222 | 4 | |||
| 27 | 94.5 | 235 | 5 | |||
| 19.5 | 64 | 158 | 7 | |||
| 8.5 | 39.5 | 93 | 10 | |||
| 96 | 250 | 12 | 2 | |||
| 96 | 250 | 15 | ||||
| 30 | 96 | 250 | 16 | |||
| 30 | 96 | 250 | 20 | |||
| 33 | 105.5 | 264 | 25 | |||
| 30 | 96 | 250 | 28 | |||
| 33 | 105.5 | 364 | 35 | |||
| 30 | 71.5 | 250 | 40 | |||
| 33 | 120 | 364 | 50 | |||
| 21.5 | 120 | 177 | 70 | |||
| 37.5 | 120 | 310 | 64 | 3 | ||
| 37.5 | 132.5 | 310 | 80 | |||
| 37.5 | 120 | 310 | 100 | |||
| 41 | 132.5 | 329 | 125 | |||
| 37.5 | 120 | 310 | 140 | |||
| 41 | 132.5 | 329 | 175 | |||
| 37.5 | 120 | 310 | 200 | |||
| 41 | 132.5 | 329 | 250 | |||
| 37.5 | 120 | 310 | 280 | |||
| 41 | 132.5 | 329 | 350 | |||
| 비상 정지 토크 | N.m | 2배로 | ||||
| 명목 입력 속도 | rpm | 3000 | 3000 | 2000 | ||
| 최대 입력 속도 | rpm | 6000 | 6000 | 3500 | ||
| 최대 반사 힘 | N | 170 | 1020 | 2230 | ||
| 최대 축력 | N | 120 | 850 | 1550 | ||
| 효율성 | % | 단일 97% 더블 95% | ||||
| 평균 수명 | 시간 | 20000 | ||||
| 무게 | 1kg | 2.2 | 4.7 | 11.5 | 1 | |
| 2.5 | 5.3 | 13.5 | 2 | |||
| 2.8 | 5.9 | 15.7 | 3 | |||
모델의 기계 도면이 필요하거나 사용자 정의를 원한다면 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.
참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.
더 많은 종류의 스퍼 기어 행성 기어박스
플래닛 리듀서 는 널리 사용되는 산업 제품으로 모터의 속도를 줄이고 출력 토크를 증가시킬 수 있습니다.
행성 감소기는 일반적으로 치아 박스 하우징에 내부 치아 반지와 밀접하게 결합됩니다. 치아 박스의 중심에는 외부 전력으로 구동되는 태양 기어가 있습니다.그리고 세 개의 행성 바퀴는 태양 바퀴와 일치합니다.행성 가속기는 태양 치아를 움직이는 외부 입력 전력으로 행성 기어 회전, 힘 축의 출력 전력을 구동하고 출력 속도를 줄일 수 있습니다.
행성 바퀴 시스템의 기본 원칙 외에도 행성 가속의 성능은 다른 많은 요인에 의해 영향을 받습니다. 예를 들어 재료 선택,열처리 과정의 적용, 변속기의 처리 정확성, 조립 장치의 설계 및 윤활 시스템의 설계는 환속기의 성능에 영향을 줄 것입니다. 따라서 높은 효율을 얻기 위해,높은 안정성, 그리고 긴 수명, 엄격한 품질 통제는 제품 설계, 제조 및 테스트 등에 구현해야합니다.
행성 감소기 용어
속도 감소 비율:출력 속도와 입력 속도 비율의 값
단계 번호:행성의 변속기 횟수 단계입니다. 행성의 변속기 세트가 큰 전송 비율을 충족할 수 없기 때문에때로는 더 큰 전송 비율에 대한 사용자의 요구 사항을 충족하기 위해 두 개 또는 세 세트가 필요합니다.행성 기어 수 증가로 인해 행성 기어 박스의 길이가 증가하고 효율이 감소합니다.
전체 부하 효율:최대 부하 (실패 출력 토크) 에 있는 절감기의 전력 전달 효율을 의미합니다.
평균 수명:기어박스가 가장 높은 입력 속도의 등급 부하를 운반하는 연속 작동 시간을 의미합니다.
정형 출력 토크:행성 기어 환전기의 표준 출력 토크 값. 이 값에서 출력 속도가 100 rpm인 경우, 환전기의 수명은 평균 수명입니다. 이 값을 초과하면,느림의 평균 수명은 줄어들 것입니다.출력 토크가 두 배 이상의 값에 도달하면, 감소기는 실패합니다.
윤활:윤활유가 필요하지 않습니다. 행성 속도 감소기는 완전 밀폐 장치이기 때문에 사용 기간 내내 윤활유를 사용할 필요가 없습니다.
소음:단위는 데시벨 (DB) 이다. 이 값은 입력 속도가 부하 없이 분당 3000 rpm이고, 환원 장치에서 1m 떨어져 있을 때 측정된다.
반발:출력 끝을 고정하고, 출력 끝이 정형 토크 ±2%를 생성할 때, 출력 끝이 정형 토크 ±2%를 생성할 때,리드커의 입력 터미널에 작은 코너 이동이 있습니다단위는 1도 1/6인 아크 분입니다.
|
