| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZPLF120-L3-( )-S2-P2 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각각 통을 위한 10 PC |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

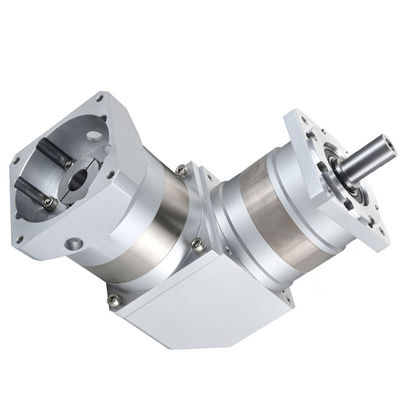

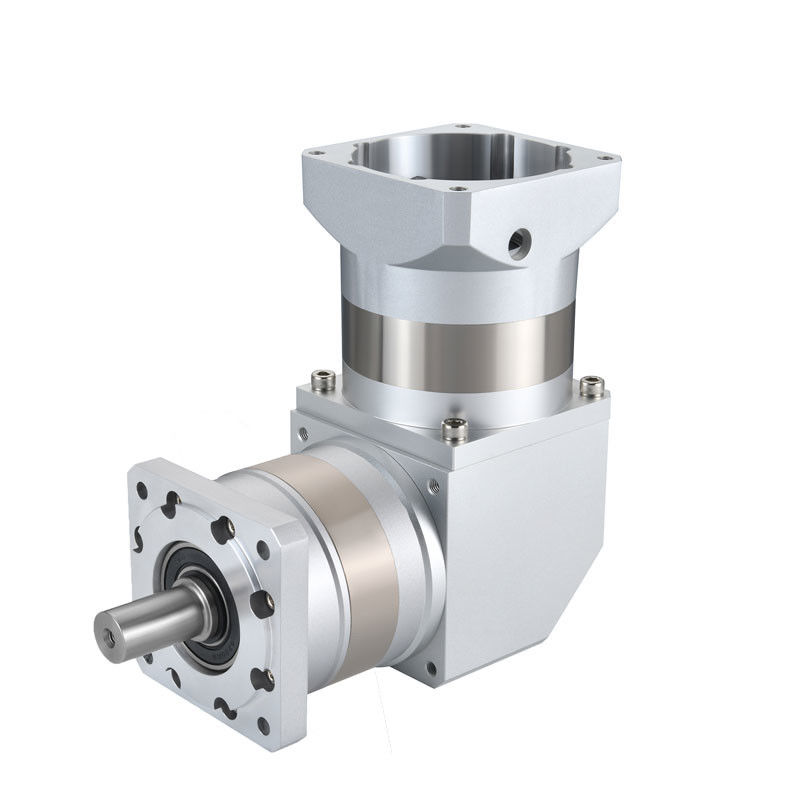

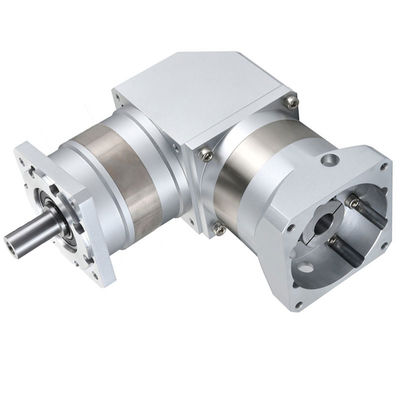

ZPLF120-L3 3단계 비율 64 ~ 350 직각 스퍼 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
카이풀 PRMCA 행성 기어 감축기 애플리케이션 참조.
기계 제조:행성 적도기는 lathes, 프레싱 머신, 밀링 머신 등 기계 도구의 다양한 로터 구성 요소를 구동하는 데 사용할 수 있습니다.
포장 기계:행성 적도기는 밀봉 기계, 채우기, 라벨링 기계와 같은 다양한 포장 장비를 구동하는 데 사용할 수 있습니다.효율적이고 정확한 포장 이동을 달성하기 위해 표시 기계.
직물 기계: P라네타리 리드커는 직물 생산 장비의 전송에 사용할 수 있습니다. 직물 엮기 기계, 롤링 기계,인쇄 및 염색 기계 생산 효율과 제품 품질을 향상시키기 위해.
인쇄기:행성 적도기는 플라스틱 프린터, 평면 프린터, 소프트 프린터 등과 같은 인쇄 장비의 전송에 사용되며 정확하고 빠른 인쇄 프로세스를 달성 할 수 있습니다.
항공우주 분야:행성 감소기는 항공기, 미사일, 위성, 항공 우주 분야에서 널리 사용되는 고 정밀, 고 성능, 높은 신뢰성 힘으로 사용될 수 있습니다.
자동차 산업:행성의 환속기는 변속기, 엔진, 허브 환속기, 전력 전송기,자동차의 전력 및 연료 경제를 향상시키기 위해 자동차 산업의 클러치 및 기타 구성 요소.
석유화학 산업 분야:행성 감소기는 석유, 화학 산업 및 기타 분야에 적용 될 수 있습니다. 천연 가스, 화학 생산 과정에서 드라이버 장비로 사용됩니다.
의료 장비:행성 감소기는 의료 장비의 안정성과 정확성을 보장하기 위해 X선 기계, CT 기계 및 핵 자기 공명 등 의료 장비의 전송에 사용할 수 있습니다.
금속 기계:플래닛 리드커는 롤링 머신 및?? 기 머신과 같은 금속 생산 장비의 전송에 사용되어 생산 효율성과 제품 품질을 향상시킬 수 있습니다.
다양한 산업용 로봇:행성 적도기는 다양한 산업용 로봇의 전송 및 실행 기관에 사용할 수 있으며 로봇의 정확성과 실행 효율성을 향상시킵니다.
카이플 플래네타리 리듀서 특징 및 장점
높은 구동 효율성:행성의 환속기의 전송 효율은 일반적으로 높고 90% 이상 도달 할 수 있습니다. 이것은 행성의 기어 전송에서 여러 기어가 동시에 전력을 전달하기 때문입니다.전송 손실을 줄이는 것.
큰 출력 토크:행성 적도기는 다단계 기어 전송을 통해 더 큰 토크 출력을 달성 할 수 있습니다. 각 행성 바퀴는 부하의 일부를 견딜 수 있으므로 전체 부하가 여러 기어에 분산됩니다.토크 출력 용량을 증가.
콤팩트 구조:행성 적도기는 콤팩트한 구조 설계가 있습니다. 변속기 장치는 닫힌 외부 변속기에 위치하고 상대적으로 작은 공간을 차지합니다.이것은 제한된 공간 응용 프로그램에서 행성 변속기가 특히 유리한.
높은 딱딱성과 정확성:행성 절감기는 높은 경직성과 정확성을 가지고 있으며 정확한 출력 움직임과 위치 제어 기능을 제공합니다.이것은 행성 절제기를 매우 중요하게 만듭니다. 정밀 운동과 위치가 필요한 응용 프로그램에서산업용 기계 및 자동화 장비와 같이.
안정적인 출력 이동:여러 기어 조정으로 인해 행성 적도기는 부드러운 출력 움직임을 제공하여 진동 및 소음 생산을 줄입니다.이것은 낮은 소음과 안정적인 작동을 요구하는 응용 프로그램에 매우 중요합니다..
풍부한 사양과 옵션:행성 적도기는 다양한 구성과 옵션이 있습니다. 예를 들어 다른 느림 비율, 입력 및 출력 샤프트 레이아웃,특정 애플리케이션의 요구 사항을 충족시키기 위해 장착 및 센서 설치.
이름 지정 규칙
어떤 사용자 정의가 필요한 경우, sales@zionkaifull.com, 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
| 조화 된 모터 |
세르보 모터 750W, 1000W, 1.5KW, 스테퍼 Nema 42 & 52, 프레임 크기 110mm & 130mm |
|||||||||
| 감소율 0비례 | 64:1 | 80:1 | 100:1 | 125:1 | 140:1 | 175:1 | 200:1 | 250:1 | 280:1 | 350:1 |
| 역반응 (arcmin) | <15arcmin | |||||||||
| 입력 속도 (rpm) | 3000 | |||||||||
| 최대 입력 속도 (rpm) | 6000 | |||||||||
| 가등식 출동 토크 (N.m) | 310 | 310 | 310 | 329 | 310 | 329 | 310 | 329 | 310 | 329 |
| 최대 출력 토크 (N.m) | 620 | 620 | 620 | 658 | 620 | 658 | 620 | 658 | 620 | 658 |
| 로터 관성 (Kgcm2) | 1.15 | 1.15 | 1.15 | 1.15 | 1.13 | 1.13 | 1.11 | 1.11 | 1.11 | 1.11 |
| 최대 근원력 (N.m) | 2230 | |||||||||
| 최대 축력 (N.m) | 1550 | |||||||||
| 평균 수명 (시간) | >20000 | |||||||||
| 소음 수준 (dB) | 65 | |||||||||
| IP 등급 | IP65 | |||||||||
| 윤활 | 장기성 기름 | |||||||||
| 효율성 | 95% | |||||||||
| 무게 (kg) | 19.1 | |||||||||
| 샤프트 어댑터 | 사용 가능 | |||||||||
ZPLFZPLF 시리즈의 더 많은 모델의 기술 사양
| ZPLF060 | ZPLF090 | ZPLF120 | ||||
| 항목 | 단위 | ZPLE060 | ZPLE090 | ZPLE120 | 비율 | 무대 |
| 정차 출력 토크 | N.m | 16.5 | 60 | 148 | 3 | 1 |
| 27 | 86 | 222 | 4 | |||
| 27 | 94.5 | 235 | 5 | |||
| 19.5 | 64 | 158 | 7 | |||
| 8.5 | 39.5 | 93 | 10 | |||
| 96 | 250 | 12 | 2 | |||
| 96 | 250 | 15 | ||||
| 30 | 96 | 250 | 16 | |||
| 30 | 96 | 250 | 20 | |||
| 33 | 105.5 | 264 | 25 | |||
| 30 | 96 | 250 | 28 | |||
| 33 | 105.5 | 364 | 35 | |||
| 30 | 71.5 | 250 | 40 | |||
| 33 | 120 | 364 | 50 | |||
| 21.5 | 120 | 177 | 70 | |||
| 37.5 | 120 | 310 | 64 | 3 | ||
| 37.5 | 132.5 | 310 | 80 | |||
| 37.5 | 120 | 310 | 100 | |||
| 41 | 132.5 | 329 | 125 | |||
| 37.5 | 120 | 310 | 140 | |||
| 41 | 132.5 | 329 | 175 | |||
| 37.5 | 120 | 310 | 200 | |||
| 41 | 132.5 | 329 | 250 | |||
| 37.5 | 120 | 310 | 280 | |||
| 41 | 132.5 | 329 | 350 | |||
| 비상 정지 토크 | N.m | 2배로 | ||||
| 명목 입력 속도 | rpm | 3000 | 3000 | 2000 | ||
| 최대 입력 속도 | rpm | 6000 | 6000 | 3500 | ||
| 최대 반사 힘 | N | 170 | 1020 | 2230 | ||
| 최대 축력 | N | 120 | 850 | 1550 | ||
| 효율성 | % | 단일 97% 더블 95% | ||||
| 평균 수명 | 시간 | 20000 | ||||
| 무게 | 1kg | 2.2 | 4.7 | 11.5 | 1 | |
| 2.5 | 5.3 | 13.5 | 2 | |||
| 2.8 | 5.9 | 15.7 | 3 | |||
모델의 기계 도면이 필요하거나 사용자 정의를 원한다면 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.
참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.
플래닛 리듀서 는 널리 사용되는 산업 제품으로 모터의 속도를 줄이고 출력 토크를 증가시킬 수 있습니다.
행성 감소기는 일반적으로 치아 박스 하우징에 내부 치아 반지와 밀접하게 결합됩니다. 치아 박스의 중심에는 외부 전력으로 구동되는 태양 기어가 있습니다.그리고 세 개의 행성 바퀴는 태양 바퀴와 일치합니다.행성 가속기는 태양 치아를 움직이는 외부 입력 전력으로 행성 기어 회전, 힘 축의 출력 전력을 구동하고 출력 속도를 줄일 수 있습니다.
행성 바퀴 시스템의 기본 원칙 외에도 행성 가속의 성능은 다른 많은 요인에 의해 영향을 받습니다. 예를 들어 재료 선택,열처리 과정의 적용, 변속기의 처리 정확성, 조립 장치의 설계 및 윤활 시스템의 설계는 환속기의 성능에 영향을 줄 것입니다. 따라서 높은 효율을 얻기 위해,높은 안정성, 그리고 긴 수명, 엄격한 품질 통제는 제품 설계, 제조 및 테스트 등에 구현해야합니다.
|
