| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZPLE060-L1-( )-S2-P2 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

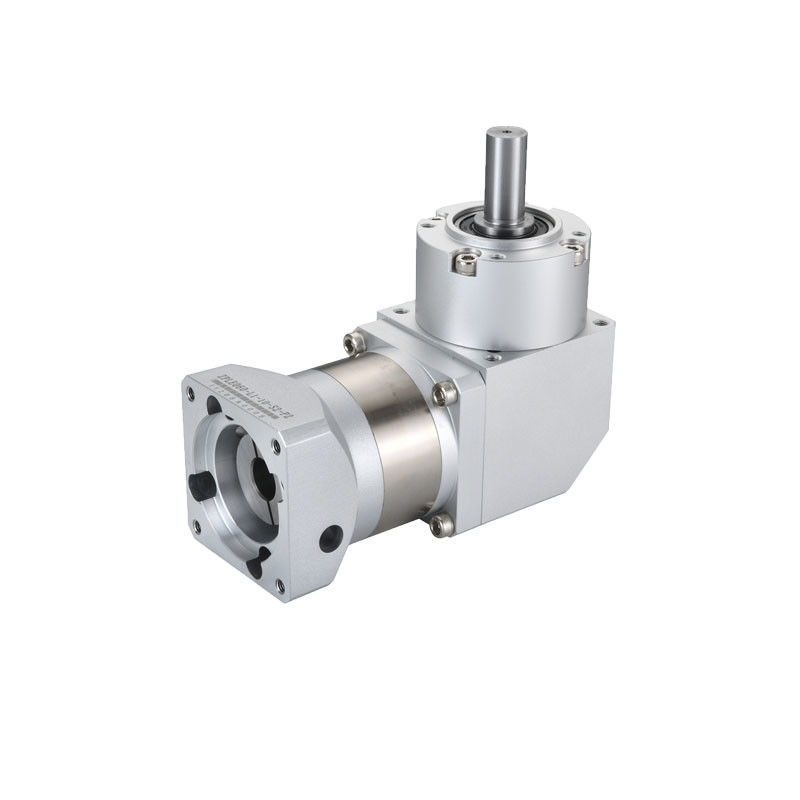

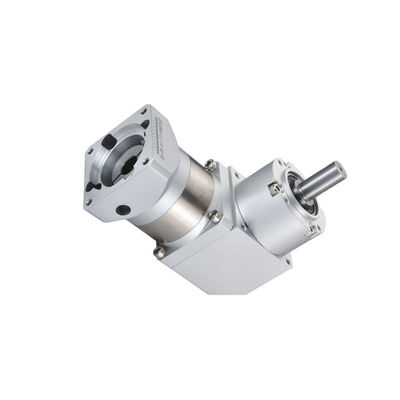

ZPLF060-L1 1 단계 비율 3 ~ 10 직각 스퍼 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
카이풀 PRMCA 행성 기어 감축기 애플리케이션 참조.
기계 제조:행성 적도기는 lathes, 프레싱 머신, 밀링 머신 등 기계 도구의 다양한 로터 구성 요소를 구동하는 데 사용할 수 있습니다.
포장 기계:행성 적도기는 밀봉 기계, 채우기, 라벨링 기계와 같은 다양한 포장 장비를 구동하는 데 사용할 수 있습니다.효율적이고 정확한 포장 이동을 달성하기 위해 표시 기계.
직물 기계: P라네타리 리드커는 직물 생산 장비의 전송에 사용할 수 있습니다. 직물 엮기 기계, 롤링 기계,인쇄 및 염색 기계 생산 효율과 제품 품질을 향상시키기 위해.
인쇄기:행성 적도기는 플라스틱 프린터, 평면 프린터, 소프트 프린터 등과 같은 인쇄 장비의 전송에 사용되며 정확하고 빠른 인쇄 프로세스를 달성 할 수 있습니다.
항공우주 분야:행성 감소기는 항공기, 미사일, 위성, 항공 우주 분야에서 널리 사용되는 고 정밀, 고 성능, 높은 신뢰성 힘으로 사용될 수 있습니다.
자동차 산업:행성의 환속기는 변속기, 엔진, 허브 환속기, 전력 전송기,자동차의 전력 및 연료 경제를 향상시키기 위해 자동차 산업의 클러치 및 기타 구성 요소.
석유화학 산업 분야:행성 감소기는 석유, 화학 산업 및 기타 분야에 적용 할 수 있습니다. 천연 가스, 화학 생산 과정에서 드라이버 장비로 사용됩니다.
의료 장비:행성 감소기는 의료 장비의 안정성과 정확성을 보장하기 위해 X선 기계, CT 기계 및 핵 자기 공명 등 의료 장비의 전송에 사용할 수 있습니다.
금속 기계:플래닛 리드커는 롤링 머신 및?? 기 머신과 같은 금속 생산 장비의 전송에 사용되어 생산 효율성과 제품 품질을 향상시킬 수 있습니다.
다양한 산업용 로봇:행성 적도기는 다양한 산업용 로봇의 전송 및 실행 기관에 사용할 수 있으며 로봇의 정확성과 실행 효율성을 향상시킵니다.
카이플 플래네타리 리듀서 특징 및 장점
높은 정확성:행성의 환속기의 작동 원리와 구조는 전송 과정의 오류가 매우 작고 높은 정확도를 제공합니다. 행성의 변속기의 큰 접촉 면적으로 인해그리고 각 변속기 바퀴의 치아 수, 정확도가 높고, 고 정밀 전송 요구 사항을 충족 할 수 있습니다.
큰 토크:행성 적도기는 여러 기어 조합의 형태를 채택하기 때문에 전송되는 토크는 매우 크고 높은 작업 효율을 달성 할 수 있습니다.
낮은 소음:행성 적도기는 정밀 가공 기어 및 다른 전송 구성 요소를 사용하여 전송 정확도가 높고 안정적인 속도 및 작업 중에 안정적인 작동을합니다.
수명 기간:행성 가속기 기계의 내부 부품은 고품질의 재료로 만들어졌으며, 내구성이 강하고 사용 기간이 길습니다.
높은 효율성:행성 적도기의 전송 효율은 높고 소음이 낮고 온도는 작습니다.
콤팩트 구조:행성 적도기의 구조는 컴팩트합니다. 다른 유형의 적도기와 비교하면 부피가 작고 제한된 공간에서 역할을 할 수 있습니다.
이름 지정 규칙
| 조화 된 모터 |
서보 모터: 100W, 200W, 250W |
||||
| 감소율 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 역반응 (arcmin) | <8 아크민트 | ||||
| 입력 속도 (rpm) | 3000 | ||||
| 최대 입력 속도 (rpm) | 6000 | ||||
| 가등식 출동 토크 (N.m) | 16.5 | 27 | 27 | 19.5 | 8.5 |
| 최대 출력 토크 (N.m) | 33 | 54 | 54 | 39 | 17 |
| 로터 관성 (Kgcm2) | 0.107 | 0.094 | 0.092 | 0.091 | 0.091 |
| 최대 근원력 (N.m) | 170 | ||||
| 최대 축력 (N.m) | 120 | ||||
| 평균 수명 (시간) | >20000 | ||||
| 소음 수준 (dB) | 60 | ||||
| IP 등급 | IP65 | ||||
| 윤활 | 장기성 기름 | ||||
| 효율성 | 97% | ||||
| 무게 (kg) | 1.95 | ||||
| 샤프트 어댑터 | 사용 가능 | ||||

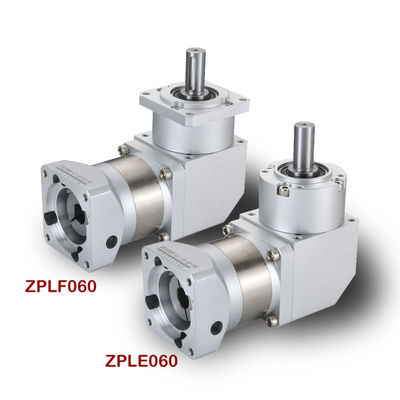

ZPLFZPLF 시리즈의 더 많은 모델의 기술 사양
| ZPLF060 | ZPLF090 | ZPLF120 | ||||
| 항목 | 단위 | ZPLE060 | ZPLE090 | ZPLE120 | 비율 | 무대 |
| 정차 출력 토크 | N.m | 16.5 | 60 | 148 | 3 | 1 |
| 27 | 86 | 222 | 4 | |||
| 27 | 94.5 | 235 | 5 | |||
| 19.5 | 64 | 158 | 7 | |||
| 8.5 | 39.5 | 93 | 10 | |||
| 96 | 250 | 12 | 2 | |||
| 96 | 250 | 15 | ||||
| 30 | 96 | 250 | 16 | |||
| 30 | 96 | 250 | 20 | |||
| 33 | 105.5 | 264 | 25 | |||
| 30 | 96 | 250 | 28 | |||
| 33 | 105.5 | 364 | 35 | |||
| 30 | 71.5 | 250 | 40 | |||
| 33 | 120 | 364 | 50 | |||
| 21.5 | 120 | 177 | 70 | |||
| 37.5 | 120 | 310 | 64 | 3 | ||
| 37.5 | 132.5 | 310 | 80 | |||
| 37.5 | 120 | 310 | 100 | |||
| 41 | 132.5 | 329 | 125 | |||
| 37.5 | 120 | 310 | 140 | |||
| 41 | 132.5 | 329 | 175 | |||
| 37.5 | 120 | 310 | 200 | |||
| 41 | 132.5 | 329 | 250 | |||
| 37.5 | 120 | 310 | 280 | |||
| 41 | 132.5 | 329 | 350 | |||
| 비상 정지 토크 | N.m | 2배로 | ||||
| 명목 입력 속도 | rpm | 3000 | 3000 | 2000 | ||
| 최대 입력 속도 | rpm | 6000 | 6000 | 3500 | ||
| 최대 반사 힘 | N | 170 | 1020 | 2230 | ||
| 최대 축력 | N | 120 | 850 | 1550 | ||
| 효율성 | % | 단일 97% 더블 95% | ||||
| 평균 수명 | 시간 | 20000 | ||||
| 무게 | 1kg | 2.2 | 4.7 | 11.5 | 1 | |
| 2.5 | 5.3 | 13.5 | 2 | |||
| 2.8 | 5.9 | 15.7 | 3 | |||
모델의 기계 도면이 필요하거나 사용자 정의를 원한다면 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.
참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.
더 많은 종류의 스퍼 기어 행성 기어박스
의작동 원리행성 회전 시스템의 기본 원칙에 기초 합니다. 그것은 여러 행성 바퀴, 내부 기어, 태양 바퀴, 프레임으로 구성됩니다.행성의 바퀴의 수는 저속 요구와 변속기의 효율에 따라 선택할 수 있습니다, 보통 3-8. 내부 기어 는 프레임 에 고정 되어 있으며, 태양 바퀴 는 입력 샤프트 에 연결 된 중앙 바퀴 이다. 입력 샤프트 가 회전 될 때,태양의 바퀴가 행성을 돌리게 합니다.행성 바퀴는 내부 기어 궤도를 따라 회전하지만, 그것은 또한 자신의 축을 따라 회전합니다.이 특별 한 운동 방식 은 행성 바퀴 시스템 이 큰 둔화 비율 을 달성 할 수 있게 해 준다, 또한 전송의 안정성과 정확성을 보장합니다.
입력 샤프트의 회전은 태양 바퀴를 통해 행성 바퀴로 전달되고, 태양 바퀴의 구동 아래로 행성 바퀴가 회전하기 시작합니다.
행성 바퀴 는 내부 기어 의 궤도 를 따라 회전 하는 반면, 자신 의 축 을 따라도 회전 한다. 이 특별 한 운동 방식 은 행성 바퀴 시스템 의 둔화 비율 을 가능하게 한다.
리버버와 행성 바퀴의 회전은 전력을 행성 래크로 전달하고, 행성 선반은 전력을 출력 샤프트로 전송하여 전체 가속기를 회전시킵니다.
정밀 제조 및 디셀러레이터의 설치에 따라 변속기의 안정성과 정확성이 보장됩니다.플래네트리 리드커머가 고정도 느림 효과를 얻을 수 있도록 하는.
플래네타리적 감소기 용어
속도 감소 비율:출력 속도와 입력 속도 비율의 값
단계 번호:행성의 변속기 횟수 단계입니다. 행성의 변속기 세트가 큰 전송 비율을 충족할 수 없기 때문에때로는 더 큰 전송 비율에 대한 사용자의 요구 사항을 충족하기 위해 두 개 또는 세 세트가 필요합니다.행성 기어 수 증가로 인해 행성 기어 박스의 길이가 증가하고 효율이 감소합니다.
전체 부하 효율:최대 부하 (실패 출력 토크) 에 있는 절감기의 전력 전달 효율을 의미합니다.
평균 수명:기어박스가 가장 높은 입력 속도의 등급 부하를 운반하는 연속 작동 시간을 의미합니다.
정형 출력 토크:행성 기어 환전기의 표준 출력 토크 값. 이 값에서 출력 속도가 100 rpm인 경우, 환전기의 수명은 평균 수명입니다. 이 값을 초과하면,느림의 평균 수명은 줄어들 것입니다.출력 토크가 두 배 이상의 값에 도달하면, 감소기는 실패합니다.
윤활:윤활유가 필요하지 않습니다. 행성 속도 감소기는 완전 밀폐 장치이기 때문에 사용 기간 내내 윤활유를 사용할 필요가 없습니다.
소음:단위는 데시벨 (DB) 이다. 이 값은 입력 속도가 부하 없이 분당 3000 rpm이고, 환원 장치에서 1m 떨어져 있을 때 측정된다.
반발:출력 끝을 고정하고, 출력 끝이 정형 토크 ±2%를 생성할 때, 출력 끝이 정형 토크 ±2%를 생성할 때,리드커의 입력 터미널에 작은 코너 이동이 있습니다단위는 1도 1/6인 아크 분입니다.
|
