| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZPLE060-L3-()) -S2-P2 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

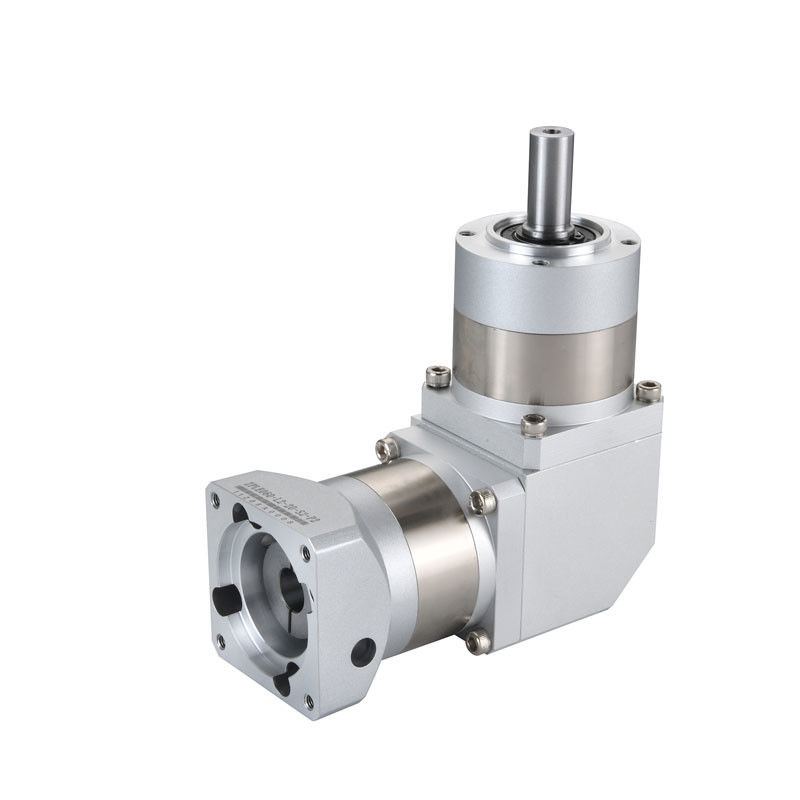

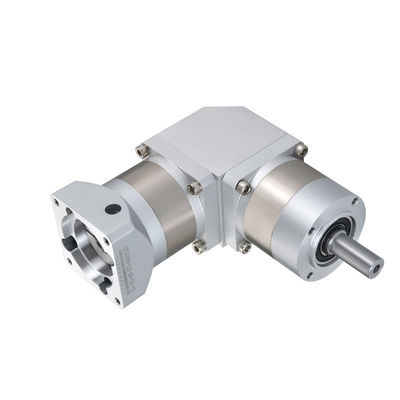

ZPLF060-L1 1 단계 비율 3 ~ 10 직각 스퍼 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
카이풀 PRMCAS 고정도ZPLE060-L3-(64, 80, 100, 125, 140, 175, 200, 250, 280, 350) -S2-P2시리즈 행성 변속기는 산업 자동화 분야에서 널리 사용됩니다.
다양한 분야에서 행성 감소기의 응용 범위는 매우 넓으며, 전송 효율, 안정성, 운반 능력, 정확성 등을 충족시킬 수 있습니다.하지만 또한 장비의 신뢰성과 안전을 향상그러나 모델 선택, 유지 관리 및 사용 중 유지 관리에주의를 기울여야 장기적으로 안정적인 작동을 보장 할 수 있습니다.
kaifull PRMCAS 행성 변속기 절감기의 주요 특징 및 장점
높은 정밀도행성 적도기는 전력 전송을 위해 행성 기어를 사용합니다. 기어 수는 많고 전송 비율은 크습니다. 따라서,전송 정확도는 매우 높고 오류는 매우 작습니다.이 고 정밀 특성은 행성 기어박스를 많은 분야에서 널리 적용했습니다.
높은 부하량행성 변속기의 구조는 매우 콤팩트하며 변속기는 균등하게 분포되어 있으므로 부하 능력이 매우 강하며 큰 부하를 견딜 수 있습니다.
높은 전송 효율성행성 환전기의 전송 효율은 매우 높고, 그 효율은 98%까지 도달 할 수 있습니다!이 높은 효율성 특징은 높은 에너지 소비 요구 사항이있는 일부 응용 프로그램에서 행성 환기가 널리 적용되었습니다..
오래 살 수 있어요행성 적도기의 기어 고강도, 고강도 재료로 만들어집니다. 그것은 정밀 처리 및 열 처리, 그래서 그것은 비교적 긴 서비스 수 있습니다.행성 적도기의 구조는 작고 내부 구성 요소는 덜 마모됩니다.그것은 또한 그것의 긴 삶의 이유 중 하나입니다.
이러한 특성으로 인해 행성 절감기는 많은 산업 자동화 분야에서 널리 적용되었습니다.그리고 현대 기계 가공 및 자동화 생산 분야에서 필수적인 중요한 장치가됩니다..
이름 지정 규칙
어떤 사용자 정의가 필요한 경우, sales@zionkaifull.com, 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
| 조화 된 모터 |
서보 100W, 200W, 400W |
|||||||||
| 감소율 | 64:1 | 80:1 | 100:1 | 125:1 | 140:1 | 175:1 | 200:1 | 250:1 | 280:1 | 350:1 |
| 역반응 (arcmin) | <15arcmin | |||||||||
| 입력 속도 (rpm) | 3000 | |||||||||
| 최대 입력 속도 (rpm) | 6000 | |||||||||
| 가등식 출동 토크 (N.m) | 37.5 | 37.5 | 37.5 | 41 | 37.5 | 41 | 37.5 | 41 | 37.5 | 41 |
| 최대 출력 토크 (N.m) | 75 | 75 | 75 | 82 | 75 | 82 | 75 | 82 | 75 | 82 |
| 로터 관성 (Kgcm2) | 0.092 | 0.092 | 0.092 | 0.092 | 0.091 | 0.091 | 0.091 | 0.091 | 0.091 | 0.091 |
| 최대 근원력 (N.m) | 170 | |||||||||
| 최대 축력 (N.m) | 120 | |||||||||
| 평균 수명 (시간) | >20000 | |||||||||
| 소음 수준 (dB) | 60 | |||||||||
| IP 등급 | IP65 | |||||||||
| 윤활 | 장기성 기름 | |||||||||
| 효율성 | 95% | |||||||||
| 무게 (kg) | 3.05 | |||||||||
| 샤프트 어댑터 | 사용 가능 | |||||||||

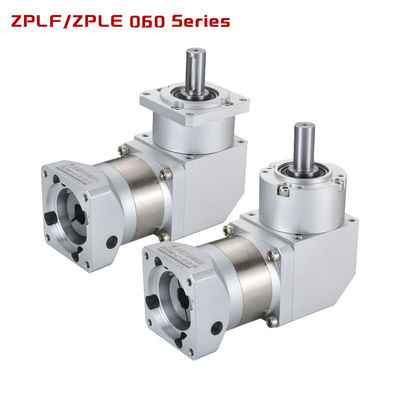

ZPLFZPLF 시리즈의 더 많은 모델의 기술 사양
| ZPLF060 | ZPLF090 | ZPLF120 | ||||
| 항목 | 단위 | ZPLE060 | ZPLE090 | ZPLE120 | 비율 | 무대 |
| 정차 출력 토크 | N.m | 16.5 | 60 | 148 | 3 | 1 |
| 27 | 86 | 222 | 4 | |||
| 27 | 94.5 | 235 | 5 | |||
| 19.5 | 64 | 158 | 7 | |||
| 8.5 | 39.5 | 93 | 10 | |||
| 96 | 250 | 12 | 2 | |||
| 96 | 250 | 15 | ||||
| 30 | 96 | 250 | 16 | |||
| 30 | 96 | 250 | 20 | |||
| 33 | 105.5 | 264 | 25 | |||
| 30 | 96 | 250 | 28 | |||
| 33 | 105.5 | 364 | 35 | |||
| 30 | 71.5 | 250 | 40 | |||
| 33 | 120 | 364 | 50 | |||
| 21.5 | 120 | 177 | 70 | |||
| 37.5 | 120 | 310 | 64 | 3 | ||
| 37.5 | 132.5 | 310 | 80 | |||
| 37.5 | 120 | 310 | 100 | |||
| 41 | 132.5 | 329 | 125 | |||
| 37.5 | 120 | 310 | 140 | |||
| 41 | 132.5 | 329 | 175 | |||
| 37.5 | 120 | 310 | 200 | |||
| 41 | 132.5 | 329 | 250 | |||
| 37.5 | 120 | 310 | 280 | |||
| 41 | 132.5 | 329 | 350 | |||
| 비상 정지 토크 | N.m | 2배로 | ||||
| 명목 입력 속도 | rpm | 3000 | 3000 | 2000 | ||
| 최대 입력 속도 | rpm | 6000 | 6000 | 3500 | ||
| 최대 반사 힘 | N | 170 | 1020 | 2230 | ||
| 최대 축력 | N | 120 | 850 | 1550 | ||
| 효율성 | % | 단일 97% 더블 95% | ||||
| 평균 수명 | 시간 | 20000 | ||||
| 무게 | 1kg | 2.2 | 4.7 | 11.5 | 1 | |
| 2.5 | 5.3 | 13.5 | 2 | |||
| 2.8 | 5.9 | 15.7 | 3 | |||
모델의 기계 도면이 필요하거나 사용자 정의를 원한다면 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.
참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.
의작동 원리행성 축소기 는 주로 행성 바퀴 시스템의 전송에 기반 합니다. 내부 기어들의 상호 작용은 속도 감소와 토크 증가를 달성 합니다.
내부 구조는 주로 태양 바퀴, 행성 바퀴 및 내부 기어 원을 포함한다. 태양 바퀴는 중앙에 위치하고 입력 샤프트에 의해 구동된다.행성 바퀴는 태양 바퀴와 내부 기어 원 사이에 위치하고 있습니다, 그리고 일반적으로 여러 행성 바퀴가 있습니다. 내부 기어는 환기의 껍질에 고정되어 있습니다. 태양 바퀴가 회전 할 때, 행성 바퀴는 그 작용으로 회전을 생성합니다.그리고 동시에 내부 기어 궤도를 따라 회전이 독특한 운동 방법은 행성 적단기가 더 높은 느림 비율을 달성 할 수 있습니다.
또한, 행성 적도기의 설계는 산업 분야에서 널리 사용되는 컴팩트 구조, 높은 전송 효율 및 낮은 소음의 특성을 가지고 있습니다.
의작동 원리행성 축소기 는 주로 행성 바퀴 시스템의 전송에 기반 합니다. 내부 기어들의 상호 작용은 속도 감소와 토크 증가를 달성 합니다.
내부 구조는 주로 태양 바퀴, 행성 바퀴 및 내부 기어 원을 포함한다. 태양 바퀴는 중앙에 위치하고 입력 샤프트에 의해 구동된다.행성 바퀴는 태양 바퀴와 내부 기어 원 사이에 위치하고 있습니다, 그리고 일반적으로 여러 행성 바퀴가 있습니다. 내부 기어는 환기의 껍질에 고정되어 있습니다. 태양 바퀴가 회전 할 때, 행성 바퀴는 그 작용으로 회전을 생성합니다.그리고 동시에 내부 기어 궤도를 따라 회전이 독특한 운동 방법은 행성 적단기가 더 높은 느림 비율을 달성 할 수 있습니다.
또한, 행성 적도기의 설계는 산업 분야에서 널리 사용되는 컴팩트 구조, 높은 전송 효율 및 낮은 소음의 특성을 가지고 있습니다.
|
