| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZPLE090-L1-( )-S2-P2 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

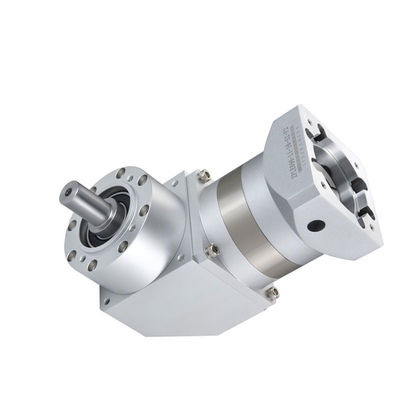

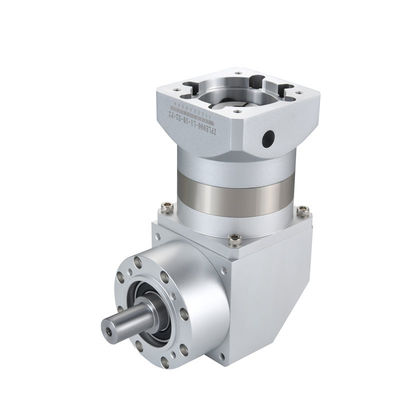

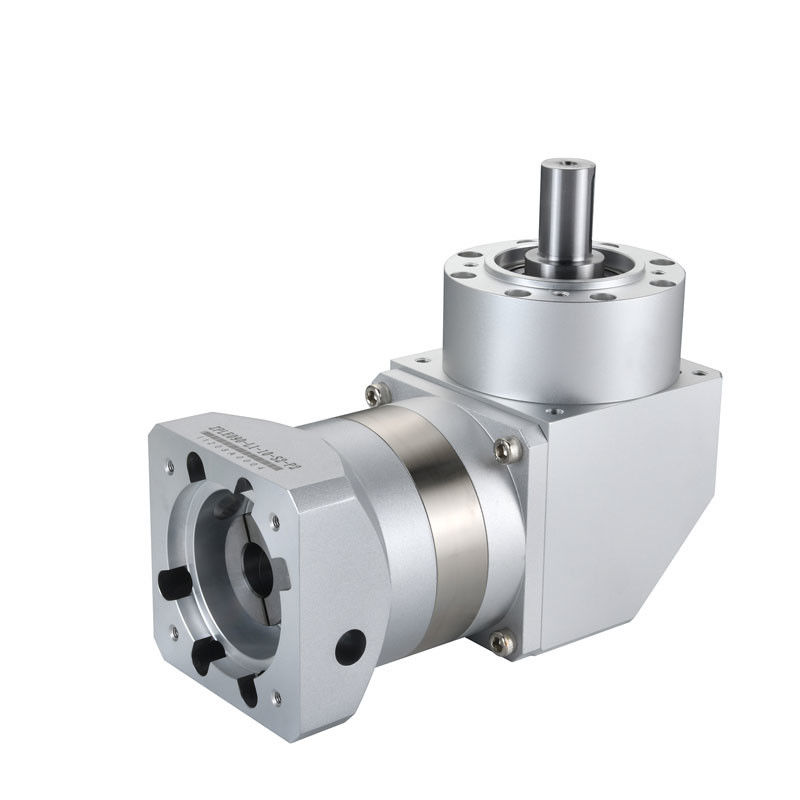

ZPLE090-L1 1 단계 비율 3 ~ 10 직각 스퍼 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
카이플 PRMCAS 고정도ZPLE090-L1-(3, 4, 5, 7, 10) -S2-P2시리즈 행성 변속기는 산업 자동화 분야에서 널리 사용됩니다.
카이풀 PRMCAS 행성 기어 줄기기 장점:
감소 비율은 매우 풍부합니다.
행성 기어 감소기의 기능은 속도를 늦추고 토크를 증가시키는 것입니다. 속도 비율은 최대 30까지 도달 할 수 있습니다.000:1, 그리고 단일 단계의 하모닉 변속기의 전송 속도 비율도 1에 도달할 수 있습니다.000.
높은 부하량
행성 가속기가 회전할 때, 잇는 기어의 수가 더 많아지고, 부드러운 바퀴는 높은 강도 물질을 사용하므로 높은 부하량을 가지고 있습니다.
높은 정확성
왜냐하면 행성 적도기가 회전되기 때문에, 매시 기어의 수는 더 많고, 생성되는 오류는 서로 상쇄 될 것이기 때문에 더 정확한 전송입니다.또한 카이풀은 더 높은 정밀 CNC 기계를 사용하여 기어 처리, 또한 높은 정밀도를 가능하게 합니다.
높은 전송 효율성
행성 환속기의 부드러운 바퀴 치아, 회전 과정에서, 그것은 일정한 속도로 이동, 그래서 그의 움직임은 더 안정적입니다.이 라운드의 상대적으로 미끄러지는 속도는 여전히 매우 낮습니다.본질 이러한 균형 잡힌 움직임은 바퀴 치아의 마모를 효과적으로 줄이고 운전 효율을 향상시킬 수 있습니다.장비의 양쪽이 작업에 참여했지만, 충돌은 없었고, 그래서 행성 환속기의 전송 움직임은 매우 부드럽습니다.
이름 지정 규칙
어떤 사용자 정의가 필요한 경우, sales@zionkaifull.com, 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
| 조화 된 모터 |
서보 모터: 400W, 750W, |
||||
| 감소율 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 역반응 (arcmin) | <8 아크민트 | ||||
| 입력 속도 (rpm) | 3000 | ||||
| 최대 입력 속도 (rpm) | 6000 | ||||
| 가등식 출동 토크 (N.m) | 60 | 86 | 94.5 | 64 | 39.5 |
| 최대 출력 토크 (N.m) | 120 | 172 | 189 | 128 | 79 |
| 로터 관성 (Kgcm2) | 0.4 | 0.309 | 0.291 | 0.285 | 0.283 |
| 최대 근원력 (N.m) | 1020 | ||||
| 최대 축력 (N.m) | 850 | ||||
| 평균 수명 (시간) | >20000 | ||||
| 소음 수준 (dB) | 65 | ||||
| IP 등급 | IP65 | ||||
| 윤활 | 장기성 기름 | ||||
| 효율성 | 97% | ||||
| 무게 (kg) | 6.8 | ||||
| 샤프트 어댑터 | 사용 가능 | ||||
ZPLFZPLF 시리즈의 더 많은 모델의 기술 사양
| ZPLF060 | ZPLF090 | ZPLF120 | ||||
| 항목 | 단위 | ZPLE060 | ZPLE090 | ZPLE120 | 비율 | 무대 |
| 정차 출력 토크 | N.m | 16.5 | 60 | 148 | 3 | 1 |
| 27 | 86 | 222 | 4 | |||
| 27 | 94.5 | 235 | 5 | |||
| 19.5 | 64 | 158 | 7 | |||
| 8.5 | 39.5 | 93 | 10 | |||
| 96 | 250 | 12 | 2 | |||
| 96 | 250 | 15 | ||||
| 30 | 96 | 250 | 16 | |||
| 30 | 96 | 250 | 20 | |||
| 33 | 105.5 | 264 | 25 | |||
| 30 | 96 | 250 | 28 | |||
| 33 | 105.5 | 364 | 35 | |||
| 30 | 71.5 | 250 | 40 | |||
| 33 | 120 | 364 | 50 | |||
| 21.5 | 120 | 177 | 70 | |||
| 37.5 | 120 | 310 | 64 | 3 | ||
| 37.5 | 132.5 | 310 | 80 | |||
| 37.5 | 120 | 310 | 100 | |||
| 41 | 132.5 | 329 | 125 | |||
| 37.5 | 120 | 310 | 140 | |||
| 41 | 132.5 | 329 | 175 | |||
| 37.5 | 120 | 310 | 200 | |||
| 41 | 132.5 | 329 | 250 | |||
| 37.5 | 120 | 310 | 280 | |||
| 41 | 132.5 | 329 | 350 | |||
| 비상 정지 토크 | N.m | 2배로 | ||||
| 명목 입력 속도 | rpm | 3000 | 3000 | 2000 | ||
| 최대 입력 속도 | rpm | 6000 | 6000 | 3500 | ||
| 최대 반사 힘 | N | 170 | 1020 | 2230 | ||
| 최대 축력 | N | 120 | 850 | 1550 | ||
| 효율성 | % | 단일 97% 더블 95% | ||||
| 평균 수명 | 시간 | 20000 | ||||
| 무게 | 1kg | 2.2 | 4.7 | 11.5 | 1 | |
| 2.5 | 5.3 | 13.5 | 2 | |||
| 2.8 | 5.9 | 15.7 | 3 | |||
모델의 기계 도면이 필요하거나 사용자 정의를 원한다면 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.
참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.
더 많은 종류의 스퍼 기어 행성 기어박스
의작동 원리행성 축소기 는 주로 행성 바퀴 시스템의 전송에 기반 합니다. 내부 기어들의 상호 작용은 속도 감소와 토크 증가를 달성 합니다.
내부 구조는 주로 태양 바퀴, 행성 바퀴 및 내부 기어 원을 포함한다. 태양 바퀴는 중앙에 위치하고 입력 샤프트에 의해 구동된다.행성 바퀴는 태양 바퀴와 내부 기어 원 사이에 위치하고 있습니다, 그리고 일반적으로 여러 행성 바퀴가 있습니다. 내부 기어는 환기의 껍질에 고정되어 있습니다. 태양 바퀴가 회전 할 때, 행성 바퀴는 그 작용으로 회전을 생성합니다.그리고 동시에 내부 기어 궤도를 따라 회전이 독특한 운동 방법은 행성 적단기가 더 높은 느림 비율을 달성 할 수 있습니다.
또한, 행성 적도기의 설계는 산업 분야에서 널리 사용되는 컴팩트 구조, 높은 전송 효율 및 낮은 소음의 특성을 가지고 있습니다.
|
