| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZPLE090-L2-()) -S2-P2 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

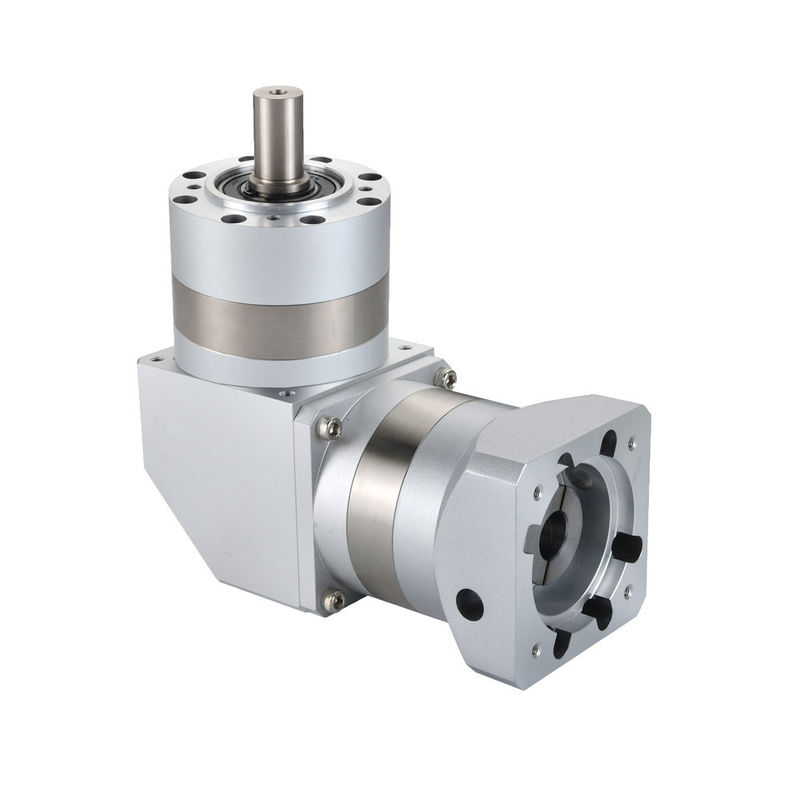

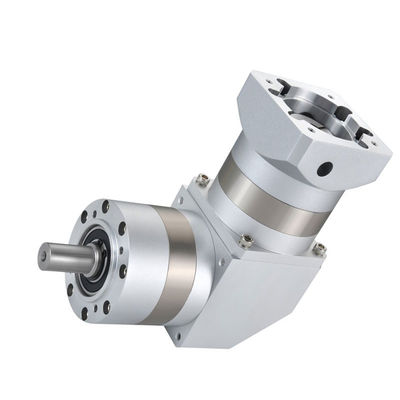

ZPLF090-L2 2 단계 비율 12 ~ 70 직각 스퍼 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
높은 정밀도ZPLE090-L2-(12, 15, 16, 20, 25, 28, 35, 40, 50, 70) -S2-P2시리즈 행성 변속기는 산업 자동화 분야에서 널리 사용됩니다.
카이풀 PRMCAS 행성 기어 줄기기 장점:
폭 넓은 감소 비율 범위행성의 줄기기의 기어 매시링 전송의 많은 그룹이 있습니다. 기어 그룹의 수는 크며 전송 속도는 그에 따라 증가합니다.
높은 운반 용량이것은 절단기가 동시에 많은 이빨을 매시하고, 이빨 스트립에 사용되는 재료의 딱딱함이 높기 때문입니다. 정밀 처리 후,행성 적도기의 전체 운반 용량이 효과적으로 향상됩니다..
높은 전송 정확성기어 사이의 매시 정확도는 높으며 1 아크 분 미만일 수 있습니다. 다른 유형의 리드커와 비교하면 높은 정밀 리드커입니다.
높은 효율과 안정적인 움직임변속기 줄기기의 각 변속기 그룹은 단 하나의 치아 표면을 단속 중만 뜯어 먹기 때문에, 변속기 표면 스트레스 요구 사항은 토크가 같을 때 더 크다. 따라서,기구 설계는 큰 모드 및 두께에서 사용되어야 합니다.- 변속기 모양이 커질수록 변속기 사이의 허용값이 커지고, 변속기 사이의 간격이 커질수록그리고 각 느림 비율 사이의 축적 된 측면 간격은 증가 할 것입니다정밀한 행성 변속기는 독특한 다점 균일, 단단히 결합 된 구조와 외부 변속기의 활 구조를 결합합니다.설계 자체는 또한 고 정밀 위치 설정을 달성 할 수 있습니다.
쉽게 설치할 수 있습니다.행성 환기의 세 가지 기본 구성 요소가 있습니다: 간단한 구조, 작은 부품, 편리한 설치, 입력 및 출력 샤프트 동축,그래서 구조는 간단하고 설치는 편리합니다..
정밀 행성 절단기는 작고 가볍습니다.이러한 특징은 디자인을 더 가치있게 만듭니다. 전통적인 기어 느림 장치 중에서는 편향 된 변속기를 통해 여러 개의 크고 작은 기어 그룹이 속도를 줄입니다.가속 비율은 두 기어의 곱으로 생성됩니다., 그리고 기어 사이즈 사이의 거리는 일정 거리에 열립니다. 따라서, 기어박스는 큰 공간을 가지고 있습니다. 특히 높은 회전 속도의 경우,연결하기 위해 두 개 이상의 저연속 기어 박스가 필요합니다.구조적 강도는 상대적으로 약화되고, 변속기 길이는 길어지며, 특히 큰 부피와 특히 큰 무게를 초래합니다.행성 환기의 구조는 지점의 필요한 수에 따라 반복적으로 연결 될 수 있습니다., 또는 여러 조합은 개별적으로 완료 될 수 있습니다.
높은 토크와 충돌 방지 기능전통적인 기어 는 두 기어 사이 에 몇 개의 접촉 표면을 압축 함 으로 작동 합니다. 모든 부하 는 몇 가지 접촉 표면에 집중 됩니다.그래서 게어와 브레이크 사이에 마찰을 일으키는 것이 쉽습니다. 행성 감소기는 기어 접촉 표면에 6 더 큰 360도 균일 부하가 있습니다. 행성 감소기의 여러 치아 표면은 균일하게 즉각적인 충격 부하에 의해 균일하게 영향을받습니다.행성의 가속을 더 큰 영향으로 만드는과도한 부하와 물체 및 베어링의 손상 또는 균열.
모델의 기계 도면이 필요하거나 사용자 정의를 원한다면 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.
| 조화 된 모터 | 서보 모터 400W, 750W 및 스테퍼 Nema 34, 프레임 크기 86mm | |||||||||
| 감소율 | 12:1 | 15:1 | 16:1 | 20:1 | 25:1 | 28:1 | 35:1 | 40:1 | 50:1 | 70:1 |
| 역반응 (arcmin) | <12 아크 분 | |||||||||
| 입력 속도 (rpm) | 3000 | |||||||||
| 최대 입력 속도 (rpm) | 6000 | |||||||||
| 가등식 출동 토크 (N.m) | 96 | 96 | 96 | 96 | 105.5 | 96 | 105.5 | 96 | 105.5 | 71.5 |
| 최대 출력 토크 (N.m) | 192 | 192 | 192 | 192 | 211 | 192 | 211 | 192 | 211 | 143 |
| 로터 관성 (Kgcm2) | 0.4 | 0.309 | 0.291 | 0.291 | 0.291 | 0.285 | 0.285 | 0.2835 | 0.283 | 0.283 |
| 최대 근원력 (N.m) | 1020 | |||||||||
| 최대 축력 (N.m) | 850 | |||||||||
| 평균 수명 (시간) | >20000 | |||||||||
| 소음 수준 (dB) | 60 | |||||||||
| IP 등급 | IP65 | |||||||||
| 윤활 | 장기성 기름 | |||||||||
| 효율성 | 95% | |||||||||
| 무게 (kg) | 8.2 | |||||||||
| 샤프트 어댑터 | 사용 가능 | |||||||||

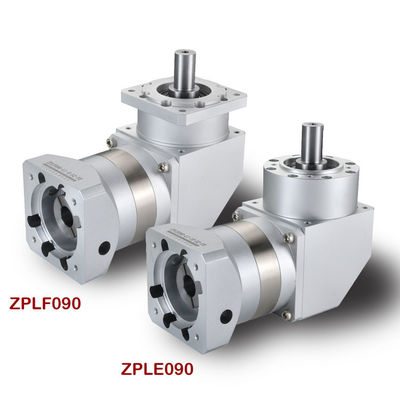

ZPLFZPLF 시리즈의 더 많은 모델의 기술 사양
| ZPLF060 | ZPLF090 | ZPLF120 | ||||
| 항목 | 단위 | ZPLE060 | ZPLE090 | ZPLE120 | 비율 | 무대 |
| 정차 출력 토크 | N.m | 16.5 | 60 | 148 | 3 | 1 |
| 27 | 86 | 222 | 4 | |||
| 27 | 94.5 | 235 | 5 | |||
| 19.5 | 64 | 158 | 7 | |||
| 8.5 | 39.5 | 93 | 10 | |||
| 96 | 250 | 12 | 2 | |||
| 96 | 250 | 15 | ||||
| 30 | 96 | 250 | 16 | |||
| 30 | 96 | 250 | 20 | |||
| 33 | 105.5 | 264 | 25 | |||
| 30 | 96 | 250 | 28 | |||
| 33 | 105.5 | 364 | 35 | |||
| 30 | 71.5 | 250 | 40 | |||
| 33 | 120 | 364 | 50 | |||
| 21.5 | 120 | 177 | 70 | |||
| 37.5 | 120 | 310 | 64 | 3 | ||
| 37.5 | 132.5 | 310 | 80 | |||
| 37.5 | 120 | 310 | 100 | |||
| 41 | 132.5 | 329 | 125 | |||
| 37.5 | 120 | 310 | 140 | |||
| 41 | 132.5 | 329 | 175 | |||
| 37.5 | 120 | 310 | 200 | |||
| 41 | 132.5 | 329 | 250 | |||
| 37.5 | 120 | 310 | 280 | |||
| 41 | 132.5 | 329 | 350 | |||
| 비상 정지 토크 | N.m | 2배로 | ||||
| 명목 입력 속도 | rpm | 3000 | 3000 | 2000 | ||
| 최대 입력 속도 | rpm | 6000 | 6000 | 3500 | ||
| 최대 반사 힘 | N | 170 | 1020 | 2230 | ||
| 최대 축력 | N | 120 | 850 | 1550 | ||
| 효율성 | % | 단일 97% 더블 95% | ||||
| 평균 수명 | 시간 | 20000 | ||||
| 무게 | 1kg | 2.2 | 4.7 | 11.5 | 1 | |
| 2.5 | 5.3 | 13.5 | 2 | |||
| 2.8 | 5.9 | 15.7 | 3 | |||
모델의 기계 도면이 필요하거나 사용자 정의를 원한다면 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.
참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.
의작동 원리 행성 축소기 는 주로 행성 바퀴 시스템의 전송에 기반 합니다. 내부 기어들의 상호 작용은 속도 감소와 토크 증가를 달성 합니다.
내부 구조는 주로 태양 바퀴, 행성 바퀴 및 내부 기어 원을 포함한다. 태양 바퀴는 중앙에 위치하고 입력 샤프트에 의해 구동된다.행성 바퀴는 태양 바퀴와 내부 기어 원 사이에 위치하고 있습니다, 그리고 일반적으로 여러 행성 바퀴가 있습니다. 내부 기어는 환기의 껍질에 고정되어 있습니다. 태양 바퀴가 회전 할 때, 행성 바퀴는 그 작용으로 회전을 생성합니다.그리고 동시에 내부 기어 궤도를 따라 회전이 독특한 운동 방법은 행성 적단기가 더 높은 느림 비율을 달성 할 수 있습니다.
또한, 행성 적도기의 설계는 산업 분야에서 널리 사용되는 컴팩트 구조, 높은 전송 효율 및 낮은 소음의 특성을 가지고 있습니다.
|
