| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZPLE120-L1-( )-S2-P2 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

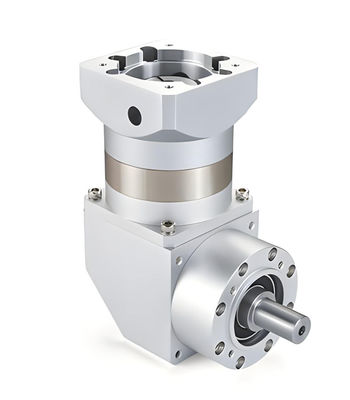

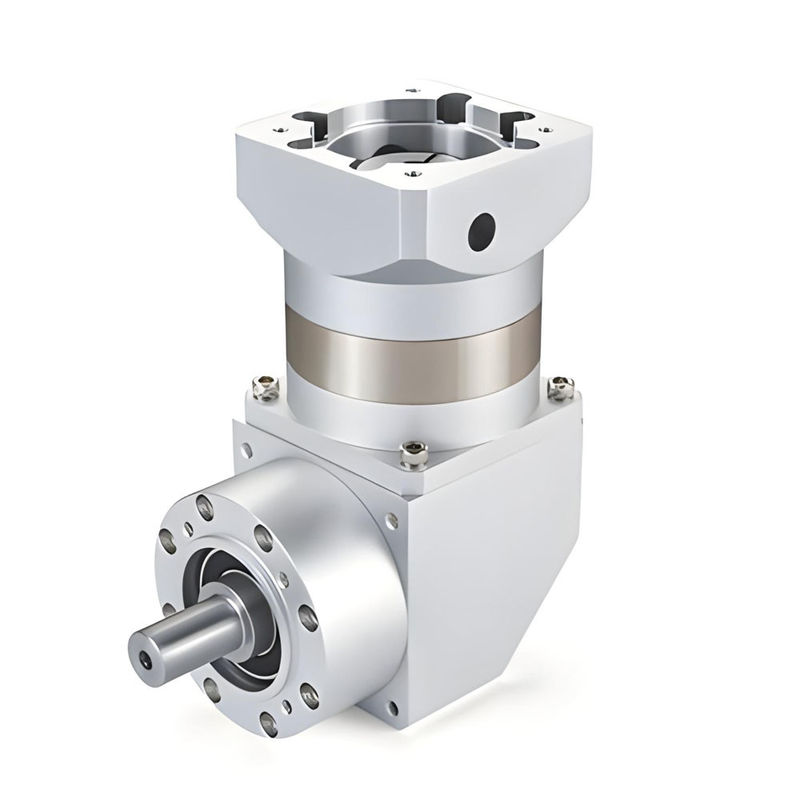

ZPLE120-L1 1 단계 비율 3 ~ 10 직각 스퍼 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
높은 정밀도ZPLE120-L1-(3, 4, 5, 7, 10) -S2-P2시리즈 행성 변속기는 산업 자동화 분야에서 널리 사용됩니다.
장점카이플 PRMCAS 행성 기어 감소기
높은 정확성:행성 적도기의 작동 원리와 구조는 전송 과정에서 오류가 매우 작고 높은 정확도를 제공합니다.
큰 토크:행성 적도기는 여러 기어 조합의 형태를 채택하기 때문에 전송되는 토크는 매우 크고 높은 작업 효율을 달성 할 수 있습니다.
낮은 소음: Planetary reducer는 높은 전송 정확성, 안정적인 속도, 작업 중에 안정적인 작동을 위해 정밀 가동 기어 및 다른 전송 구성 요소를 사용합니다.
수명 기간:행성 가속기 기계의 내부 부품은 고품질의 재료로 만들어졌으며, 내구성이 강하고 사용 기간이 길습니다.
높은 효율성:행성 적도기의 전송 효율은 높고 소음이 낮고 온도는 작습니다.
이름 지정 규칙
어떤 사용자 정의가 필요한 경우, sales@zionkaifull.com, 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
| 조화 된 모터 |
서보 모터 750W, 1000W, 1.5KW, 스테퍼 Nema 42 & 52, 프레임 크기 110mm & 130mm |
||||
| 감소율 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 역반응 (arcmin) | <8 아크민트 | ||||
| 입력 속도 (rpm) | 2000 | ||||
| 최대 입력 속도 (rpm) | 3500 | ||||
| 가등식 출동 토크 (N.m) | 148 | 222 | 235 | 158 | 93 |
| 최대 출력 토크 (N.m) | 296 | 444 | 470 | 316 | 186 |
| 로터 관성 (Kgcm2) | 1.65 | 1.22 | 1.15 | 1.13 | 1.11 |
| 최대 근원력 (N.m) | 2230 | ||||
| 최대 축력 (N.m) | 1550 | ||||
| 평균 수명 (시간) | >20000 | ||||
| 소음 수준 (dB) | 65 | ||||
| IP 등급 | IP65 | ||||
| 윤활 | 장기성 기름 | ||||
| 효율성 | 97% | ||||
| 무게 (kg) | 14.1 | ||||
| 샤프트 어댑터 | 사용 가능 | ||||

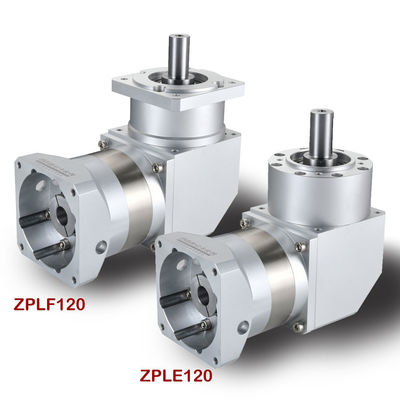

ZPLFZPLF 시리즈의 더 많은 모델의 기술 사양
| ZPLF060 | ZPLF090 | ZPLF120 | ||||
| 항목 | 단위 | ZPLE060 | ZPLE090 | ZPLE120 | 비율 | 무대 |
| 정차 출력 토크 | N.m | 16.5 | 60 | 148 | 3 | 1 |
| 27 | 86 | 222 | 4 | |||
| 27 | 94.5 | 235 | 5 | |||
| 19.5 | 64 | 158 | 7 | |||
| 8.5 | 39.5 | 93 | 10 | |||
| 96 | 250 | 12 | 2 | |||
| 96 | 250 | 15 | ||||
| 30 | 96 | 250 | 16 | |||
| 30 | 96 | 250 | 20 | |||
| 33 | 105.5 | 264 | 25 | |||
| 30 | 96 | 250 | 28 | |||
| 33 | 105.5 | 364 | 35 | |||
| 30 | 71.5 | 250 | 40 | |||
| 33 | 120 | 364 | 50 | |||
| 21.5 | 120 | 177 | 70 | |||
| 37.5 | 120 | 310 | 64 | 3 | ||
| 37.5 | 132.5 | 310 | 80 | |||
| 37.5 | 120 | 310 | 100 | |||
| 41 | 132.5 | 329 | 125 | |||
| 37.5 | 120 | 310 | 140 | |||
| 41 | 132.5 | 329 | 175 | |||
| 37.5 | 120 | 310 | 200 | |||
| 41 | 132.5 | 329 | 250 | |||
| 37.5 | 120 | 310 | 280 | |||
| 41 | 132.5 | 329 | 350 | |||
| 비상 정지 토크 | N.m | 2배로 | ||||
| 명목 입력 속도 | rpm | 3000 | 3000 | 2000 | ||
| 최대 입력 속도 | rpm | 6000 | 6000 | 3500 | ||
| 최대 반사 힘 | N | 170 | 1020 | 2230 | ||
| 최대 축력 | N | 120 | 850 | 1550 | ||
| 효율성 | % | 단일 97% 더블 95% | ||||
| 평균 수명 | 시간 | 20000 | ||||
| 무게 | 1kg | 2.2 | 4.7 | 11.5 | 1 | |
| 2.5 | 5.3 | 13.5 | 2 | |||
| 2.8 | 5.9 | 15.7 | 3 | |||
모델의 기계 도면이 필요하거나 사용자 정의를 원한다면 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.
참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.
더 많은 종류의 스퍼 기어 행성 기어박스
의작동 원리행성 축소기 는 주로 행성 바퀴 시스템의 전송에 기반 합니다. 내부 기어들의 상호 작용은 속도 감소와 토크 증가를 달성 합니다.
내부 구조는 주로 태양 바퀴, 행성 바퀴 및 내부 기어 원을 포함한다. 태양 바퀴는 중앙에 위치하고 입력 샤프트에 의해 구동된다.행성 바퀴는 태양 바퀴와 내부 기어 원 사이에 위치하고 있습니다, 그리고 일반적으로 여러 행성 바퀴가 있습니다. 내부 기어는 환기의 껍질에 고정되어 있습니다. 태양 바퀴가 회전 할 때, 행성 바퀴는 그 작용으로 회전을 생성합니다.그리고 동시에 내부 기어 궤도를 따라 회전이 독특한 운동 방법은 행성 적단기가 더 높은 느림 비율을 달성 할 수 있습니다.
또한, 행성 적도기의 설계는 산업 분야에서 널리 사용되는 컴팩트 구조, 높은 전송 효율 및 낮은 소음의 특성을 가지고 있습니다.
응용 프로그램에서의 기능:
부하 무게를 높이고 높은 정확성:부하가 이동되어야 하며 정밀 위치 처리를 위해 필요한 경우 정밀 행성 감소기를 필요로합니다. 일반적으로 항공, 위성, 의료,군사 기술정밀 행성 가속 기계를 통해 서보 모터의 토크의 증가는 효과적으로 해결할 수 있습니다.
출력 토크를 높여:출력 토크가 향상되면, 세르보 모터를 직접 증가시키는 출력 토크 방법을 채택하면 비싸고 고력 세르보 모터를 사용해야합니다.또한 세르보 모터는 더 강한 구조가 있어야합니다전류도 증가해야합니다. 이 시간에, 더 큰 드라이버를 사용해야합니다.또한 전력 전자 부품 및 관련 기계 및 전기 장비의 사양도 증가해야합니다., 그리고 제어 시스템의 비용은 크게 증가합니다.
장비의 효율성을 높여이론적으로, 세르보 모터를 증가시키는 힘은 또한 출력 토크의 방법입니다.그것은 servo 시스템의 전력 밀도를 두 배로 servo 모터의 속도를 추가로 두 배로 될 수 있습니다즉, 추가 비용을 증가시킬 필요가 없습니다.
장치의 사용 기간을 늘리기:정밀 행성 감소기는 또한 효과적으로 엔진의 낮은 속도 제어 특성의 저하를 해결할 수 있습니다.어떤 정도의 약화도 발생합니다., 특히 낮은 속도의 신호 검색 및 전류 제어 측면에서 특히 쉽게 볼 수 있습니다.
|
