| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZPLE120-L2-( )-S2-P2 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

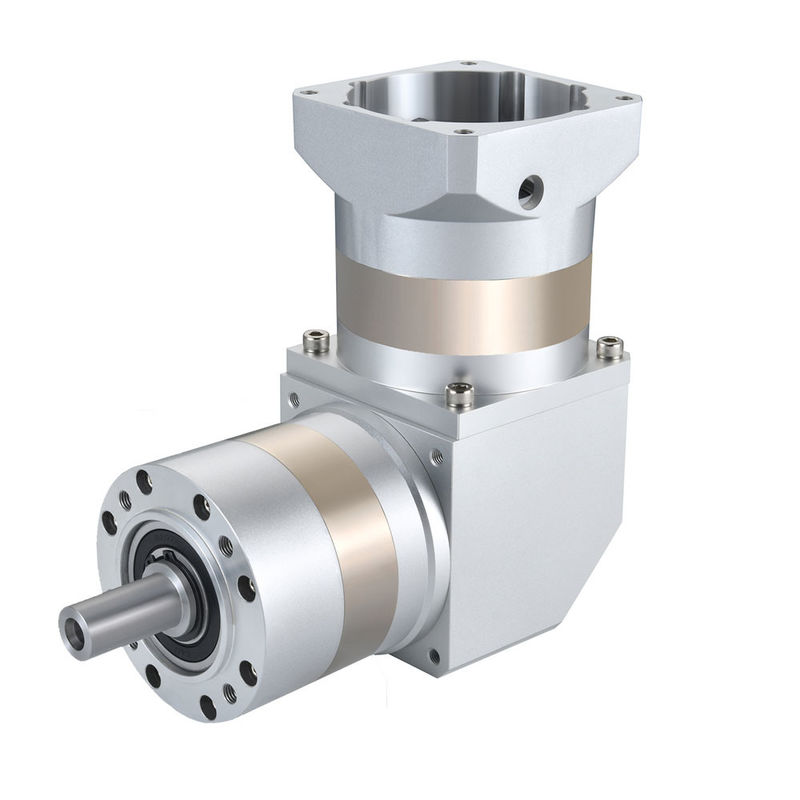

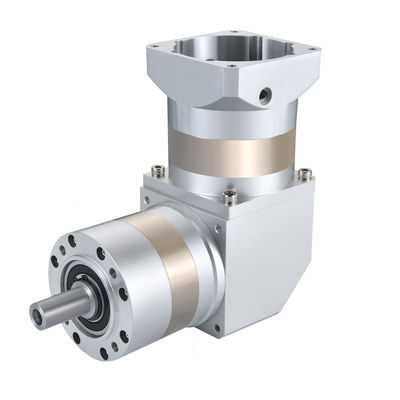

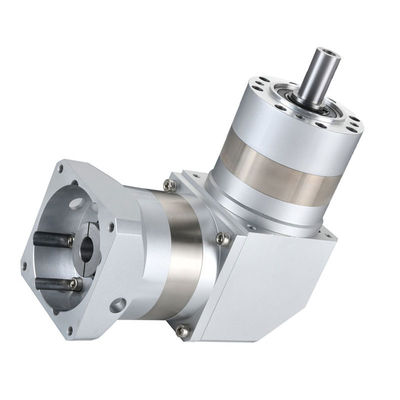

ZPLE120-L2 2 단계 비율 12 ~ 70 직각 스퍼 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
높은 정밀도ZPLE120-L2-(12, 15, 16, 20, 25, 28, 35, 40, 50, 70) -S2-P2시리즈 행성 변속기는 산업 자동화 분야에서 널리 사용됩니다.
카이풀 PRMCAS 행성 적도기특징 및 장점아래와 같이,
콤팩트 구조:행성 적도기의 구조는 컴팩트합니다. 다른 유형의 적도기와 비교하면 부피가 작고 제한된 공간에서 역할을 할 수 있습니다.
안정적이고 부드러운 변속기:행성 적도기는 행성 기어 변속기를 사용합니다. 기어 수는 많습니다.
강한 부하 용량:행성 감소기는 다양한 부하 조건에 적합한 높은 부하에 견딜 수 있습니다.
높은 정확성:행성 변속기의 큰 접촉 면적과 각 변속기의 치아 수로 인해 정확도가 높으며 고정도 전송 요구 사항을 충족시킬 수 있습니다.
이름 지정 규칙
모델의 기계 도면이 필요하거나 사용자 정의를 원한다면 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.
| 조화 된 모터 |
세르보 모터 750W, 1000W, 1.5KW, 스테퍼 Nema 42 & 52, 프레임 크기 110mm & 130mm |
|||||||||
| 감소율 | 12:1 | 15:1 | 16:1 | 20:1 | 25:1 | 28:1 | 35:1 | 40:1 | 50:1 | 70:1 |
| 역반응 (arcmin) | <12 아크 분 | |||||||||
| 입력 속도 (rpm) | 2000 | |||||||||
| 최대 입력 속도 (rpm) | 3500 | |||||||||
| 가등식 출동 토크 (N.m) | 250 | 250 | 250 | 250 | 264 | 250 | 364 | 250 | 364 | 177 |
| 최대 출력 토크 (N.m) | 500 | 500 | 500 | 500 | 528 | 500 | 728 | 500 | 728 | 354 |
| 로터 관성 (Kgcm2) | 1.65 | 1.65 | 1.22 | 1.15 | 1.15 | 1.13 | 1.13 | 1.11 | 1.11 | 1.11 |
| 최대 근원력 (N.m) | 2230 | |||||||||
| 최대 축력 (N.m) | 1550 | |||||||||
| 평균 수명 (시간) | >20000 | |||||||||
| 소음 수준 (dB) | 60 | |||||||||
| IP 등급 | IP65 | |||||||||
| 윤활 | 장기성 기름 | |||||||||
| 효율성 | 95% | |||||||||
| 무게 (kg) | 16.7 | |||||||||
| 샤프트 어댑터 | 사용 가능 | |||||||||

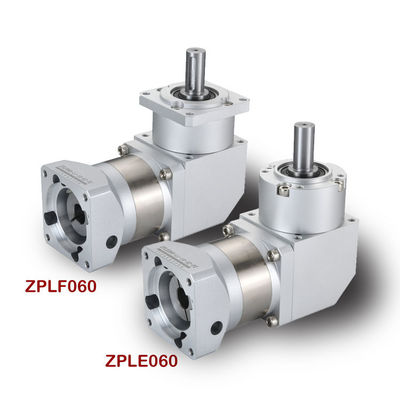

ZPLFZPLF 시리즈의 더 많은 모델의 기술 사양
| ZPLF060 | ZPLF090 | ZPLF120 | ||||
| 항목 | 단위 | ZPLE060 | ZPLE090 | ZPLE120 | 비율 | 무대 |
| 정차 출력 토크 | N.m | 16.5 | 60 | 148 | 3 | 1 |
| 27 | 86 | 222 | 4 | |||
| 27 | 94.5 | 235 | 5 | |||
| 19.5 | 64 | 158 | 7 | |||
| 8.5 | 39.5 | 93 | 10 | |||
| 96 | 250 | 12 | 2 | |||
| 96 | 250 | 15 | ||||
| 30 | 96 | 250 | 16 | |||
| 30 | 96 | 250 | 20 | |||
| 33 | 105.5 | 264 | 25 | |||
| 30 | 96 | 250 | 28 | |||
| 33 | 105.5 | 364 | 35 | |||
| 30 | 71.5 | 250 | 40 | |||
| 33 | 120 | 364 | 50 | |||
| 21.5 | 120 | 177 | 70 | |||
| 37.5 | 120 | 310 | 64 | 3 | ||
| 37.5 | 132.5 | 310 | 80 | |||
| 37.5 | 120 | 310 | 100 | |||
| 41 | 132.5 | 329 | 125 | |||
| 37.5 | 120 | 310 | 140 | |||
| 41 | 132.5 | 329 | 175 | |||
| 37.5 | 120 | 310 | 200 | |||
| 41 | 132.5 | 329 | 250 | |||
| 37.5 | 120 | 310 | 280 | |||
| 41 | 132.5 | 329 | 350 | |||
| 비상 정지 토크 | N.m | 2배로 | ||||
| 명목 입력 속도 | rpm | 3000 | 3000 | 2000 | ||
| 최대 입력 속도 | rpm | 6000 | 6000 | 3500 | ||
| 최대 반사 힘 | N | 170 | 1020 | 2230 | ||
| 최대 축력 | N | 120 | 850 | 1550 | ||
| 효율성 | % | 단일 97% 더블 95% | ||||
| 평균 수명 | 시간 | 20000 | ||||
| 무게 | 1kg | 2.2 | 4.7 | 11.5 | 1 | |
| 2.5 | 5.3 | 13.5 | 2 | |||
| 2.8 | 5.9 | 15.7 | 3 | |||
모델의 기계 도면이 필요하거나 사용자 정의를 원한다면 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.
참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.
의작동 원리행성 축소기 는 주로 행성 바퀴 시스템의 전송에 기반 합니다. 내부 기어들의 상호 작용은 속도 감소와 토크 증가를 달성 합니다.
내부 구조는 주로 태양 바퀴, 행성 바퀴 및 내부 기어 원을 포함한다. 태양 바퀴는 중앙에 위치하고 입력 샤프트에 의해 구동된다.행성 바퀴는 태양 바퀴와 내부 기어 원 사이에 위치하고 있습니다, 그리고 일반적으로 여러 행성 바퀴가 있습니다. 내부 기어는 환기의 껍질에 고정되어 있습니다. 태양 바퀴가 회전 할 때, 행성 바퀴는 그 작용으로 회전을 생성합니다.그리고 동시에 내부 기어 궤도를 따라 회전이 독특한 운동 방법은 행성 적단기가 더 높은 느림 비율을 달성 할 수 있습니다.
또한, 행성 적도기의 설계는 산업 분야에서 널리 사용되는 컴팩트 구조, 높은 전송 효율 및 낮은 소음의 특성을 가지고 있습니다.
플래네타리적 환전기의 공통 사양
속도 감소 비율:출력 속도와 입력 속도 비율의 값
단계 번호:행성의 변속기 횟수 단계입니다. 행성의 변속기 세트가 큰 전송 비율을 충족할 수 없기 때문에때로는 더 큰 전송 비율에 대한 사용자의 요구 사항을 충족하기 위해 두 개 또는 세 세트가 필요합니다.행성 기어 수 증가로 인해 행성 기어 박스의 길이가 증가하고 효율이 감소합니다.
전체 부하 효율:최대 부하 (실패 출력 토크) 에 있는 절감기의 전력 전달 효율을 의미합니다.
평균 수명:기어박스가 가장 높은 입력 속도의 등급 부하를 운반하는 연속 작동 시간을 의미합니다.
정형 출력 토크:행성 기어 환전기의 표준 출력 토크 값. 이 값에서 출력 속도가 100 rpm인 경우, 환전기의 수명은 평균 수명입니다. 이 값을 초과하면,느림의 평균 수명은 줄어들 것입니다.출력 토크가 두 배 이상의 값에 도달하면, 감소기는 실패합니다.
윤활:윤활유가 필요하지 않습니다. 행성 속도 감소기는 완전 밀폐 장치이기 때문에 사용 기간 내내 윤활유를 사용할 필요가 없습니다.
소음:단위는 데시벨 (DB) 이다. 이 값은 입력 속도가 부하 없이 분당 3000 rpm이고, 환원 장치에서 1m 떨어져 있을 때 측정된다.
반발:출력 끝을 고정하고, 출력 끝이 정형 토크 ±2%를 생성할 때, 출력 끝이 정형 토크 ±2%를 생성할 때,리드커의 입력 터미널에 작은 코너 이동이 있습니다단위는 1도 1/6인 아크 분입니다.
|
