| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZPLE120-L3-()) -S2-P2 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각각 통을 위한 10 PC |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

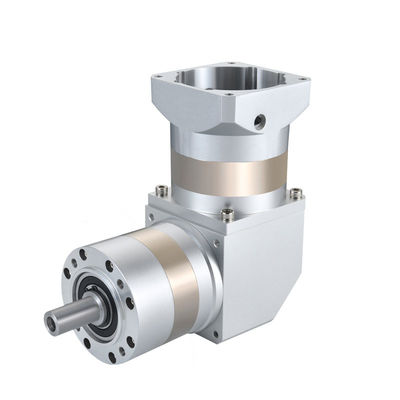

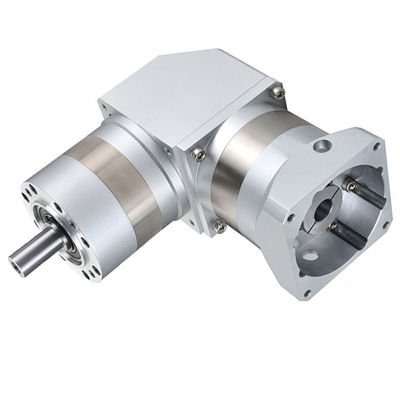

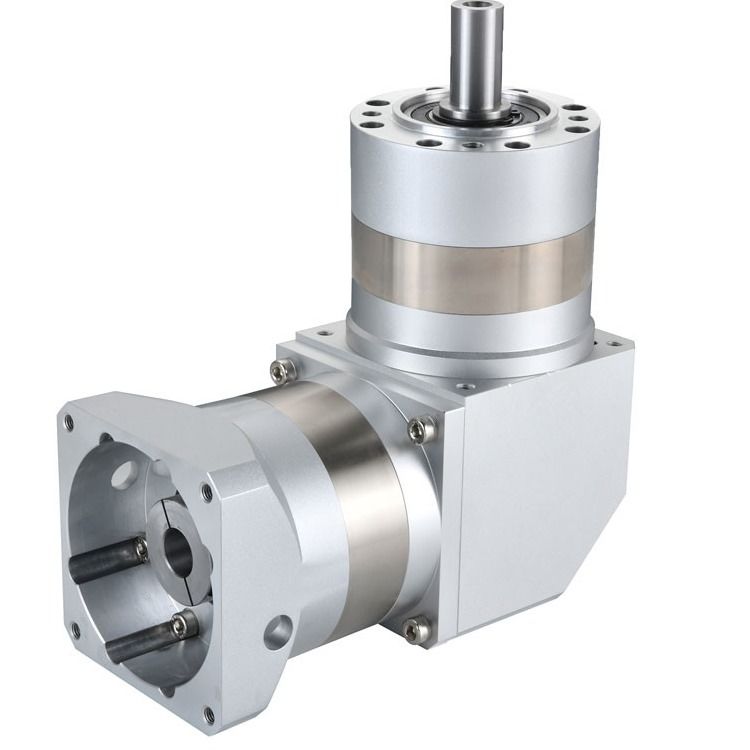

ZPLF120-L3 3단계 비율 64 ~ 350 직각 스퍼 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
높은 정밀도ZPLE120-L3-(64, 80, 100, 125, 140, 175, 200, 250, 280, 350) -S2-P2시리즈 행성 변속기는 산업 분야에서 널리 사용됩니다.자동화 애플리케이션, 예를 들어,
카이풀 PRMCAS 행성 적도기특징 및 장점아래와 같이,
풍부한 사양
행성 가속기 기계는 많은 사양을 갖추고 있으며 전력 전송 시스템에 대한 유연하고 다양한 선택을 제공합니다.
행성 적도기는 입력 속도, 출력 속도, 출력 토크 및 운동 관동성의 다양한 디자인을 가지고 있으며 장비 설계에 유연하고 다양한 선택을 제공합니다.
다속 비율, 긴 사용 기간
같은 부하 용량에서, 행성 가속기는 전통적인 감속기보다 더 긴 사용 수명을 가지고 있습니다.
그들은 응용 프로그램의 특정 요구 사항을 충족시키기 위해 다양한 속도 감소 비율을 가지고 있습니다.
작은 부피와 가벼운 무게
카이풀 PRMCAS 행성 변속기에는 최고 품질의 재료가 사용됩니다. 그래서 변속기의 딱딱함과 정확성, 내구성,그리고 전력 밀도는 전통적인 재료보다 크게 향상됩니다., 가속기의 전체 부피가 작고 가벼워지기 때문에 에너지 변환 효율이 높습니다. 동시에 장비의 전체 부피와 무게도 더 작을 수 있습니다..
높은 전송 효율성
행성 환속기는 효율성 측면에서 98%까지 높을 수 있습니다.이 높은 효율성의 주요 이유는 효율적인 전송을 달성하기 위해 여러 개의 별 바퀴가 사용하는 설계입니다.이 높은 효율에서, 장비의 원래 전력은 장비의 원래 전력일 수 있습니다. 기계 에너지 손실의 손실은 많이 감소하고 오류 관용률은 낮고 효율적입니다.
높은 정확성
행성 기어 속도 감소기의 큰 접촉 영역과 기어 바퀴의 수로 인해 정확도가 높으며 고 정밀 전송 요구 사항을 충족시킬 수 있습니다. 동시에,고품질의 재료가 사용되어 정확도가 안정적으로 작동합니다.예를 들어 고 정밀 요구 사항을 요구하는 기계 도구 기계 및 분사 기계와 같은 장비에 매우 적합합니다.왜냐하면 정밀 플래닛 리드커의 활 점수는 0에 도달 할 수 있기 때문입니다..05점으로 정확성에 대한 높은 요구사항을 갖춘 사용자를 충족시킬 수 있습니다.
이름 지정 규칙
어떤 사용자 정의가 필요한 경우, sales@zionkaifull.com, 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
| 조화 된 모터 |
세르보 모터 750W, 1000W, 1.5KW, 스테퍼 Nema 42 & 52, 프레임 크기 110mm & 130mm |
|||||||||
| 감소율 0비례 | 64:1 | 80:1 | 100:1 | 125:1 | 140:1 | 175:1 | 200:1 | 250:1 | 280:1 | 350:1 |
| 역반응 (arcmin) | <15arcmin | |||||||||
| 입력 속도 (rpm) | 3000 | |||||||||
| 최대 입력 속도 (rpm) | 6000 | |||||||||
| 가등식 출동 토크 (N.m) | 310 | 310 | 310 | 329 | 310 | 329 | 310 | 329 | 310 | 329 |
| 최대 출력 토크 (N.m) | 620 | 620 | 620 | 658 | 620 | 658 | 620 | 658 | 620 | 658 |
| 로터 관성 (Kgcm2) | 1.15 | 1.15 | 1.15 | 1.15 | 1.13 | 1.13 | 1.11 | 1.11 | 1.11 | 1.11 |
| 최대 근원력 (N.m) | 2230 | |||||||||
| 최대 축력 (N.m) | 1550 | |||||||||
| 평균 수명 (시간) | >20000 | |||||||||
| 소음 수준 (dB) | 65 | |||||||||
| IP 등급 | IP65 | |||||||||
| 윤활 | 장기성 기름 | |||||||||
| 효율성 | 95% | |||||||||
| 무게 (kg) | 19.1 | |||||||||
| 샤프트 어댑터 | 사용 가능 | |||||||||
ZPLFZPLF 시리즈의 더 많은 모델의 기술 사양
| ZPLF060 | ZPLF090 | ZPLF120 | ||||
| 항목 | 단위 | ZPLE060 | ZPLE090 | ZPLE120 | 비율 | 무대 |
| 정차 출력 토크 | N.m | 16.5 | 60 | 148 | 3 | 1 |
| 27 | 86 | 222 | 4 | |||
| 27 | 94.5 | 235 | 5 | |||
| 19.5 | 64 | 158 | 7 | |||
| 8.5 | 39.5 | 93 | 10 | |||
| 96 | 250 | 12 | 2 | |||
| 96 | 250 | 15 | ||||
| 30 | 96 | 250 | 16 | |||
| 30 | 96 | 250 | 20 | |||
| 33 | 105.5 | 264 | 25 | |||
| 30 | 96 | 250 | 28 | |||
| 33 | 105.5 | 364 | 35 | |||
| 30 | 71.5 | 250 | 40 | |||
| 33 | 120 | 364 | 50 | |||
| 21.5 | 120 | 177 | 70 | |||
| 37.5 | 120 | 310 | 64 | 3 | ||
| 37.5 | 132.5 | 310 | 80 | |||
| 37.5 | 120 | 310 | 100 | |||
| 41 | 132.5 | 329 | 125 | |||
| 37.5 | 120 | 310 | 140 | |||
| 41 | 132.5 | 329 | 175 | |||
| 37.5 | 120 | 310 | 200 | |||
| 41 | 132.5 | 329 | 250 | |||
| 37.5 | 120 | 310 | 280 | |||
| 41 | 132.5 | 329 | 350 | |||
| 비상 정지 토크 | N.m | 2배로 | ||||
| 명목 입력 속도 | rpm | 3000 | 3000 | 2000 | ||
| 최대 입력 속도 | rpm | 6000 | 6000 | 3500 | ||
| 최대 반사 힘 | N | 170 | 1020 | 2230 | ||
| 최대 축력 | N | 120 | 850 | 1550 | ||
| 효율성 | % | 단일 97% 더블 95% | ||||
| 평균 수명 | 시간 | 20000 | ||||
| 무게 | 1kg | 2.2 | 4.7 | 11.5 | 1 | |
| 2.5 | 5.3 | 13.5 | 2 | |||
| 2.8 | 5.9 | 15.7 | 3 | |||
모델의 기계 도면이 필요하거나 사용자 정의를 원한다면 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.
참고:모델 선택에 어려움이 있다면, 그냥친절하게 연락하고가장 적합한 환각기가 추천됩니다.
의작동 원리행성 축소기 는 주로 행성 바퀴 시스템의 전송에 기반 합니다. 내부 기어들의 상호 작용은 속도 감소와 토크 증가를 달성 합니다.
내부 구조는 주로 태양 바퀴, 행성 바퀴 및 내부 기어 원을 포함한다. 태양 바퀴는 중앙에 위치하고 입력 샤프트에 의해 구동된다.행성 바퀴는 태양 바퀴와 내부 기어 원 사이에 위치하고 있습니다, 그리고 일반적으로 여러 행성 바퀴가 있습니다. 내부 기어는 환기의 껍질에 고정되어 있습니다. 태양 바퀴가 회전 할 때, 행성 바퀴는 그 작용으로 회전을 생성합니다.그리고 동시에 내부 기어 궤도를 따라 회전이 독특한 운동 방법은 행성 적단기가 더 높은 느림 비율을 달성 할 수 있습니다.
또한, 행성 적도기의 설계는 산업 분야에서 널리 사용되는 컴팩트 구조, 높은 전송 효율 및 낮은 소음의 특성을 가지고 있습니다.
|
