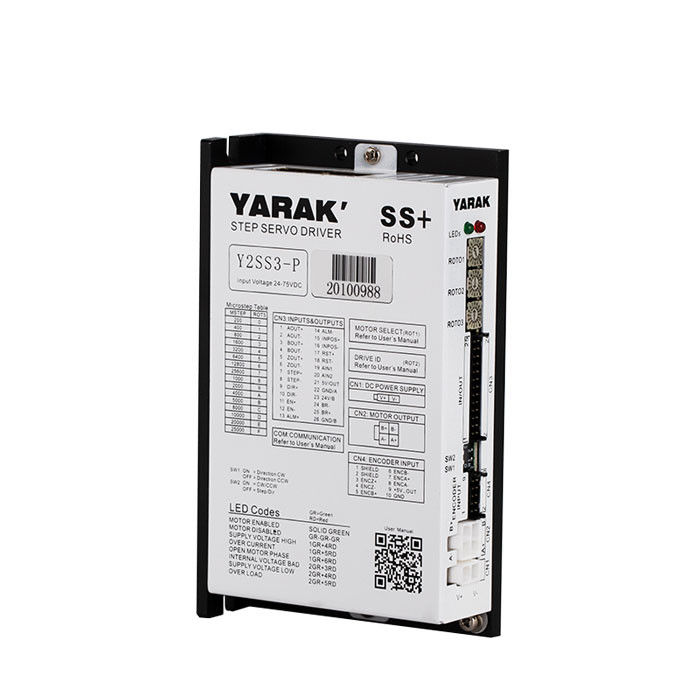

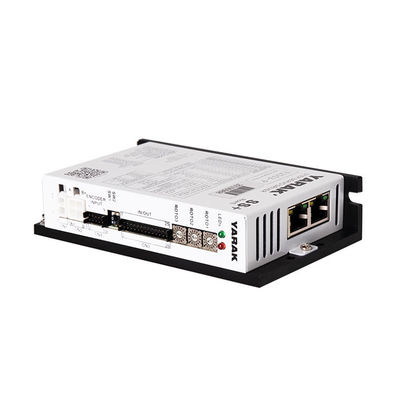

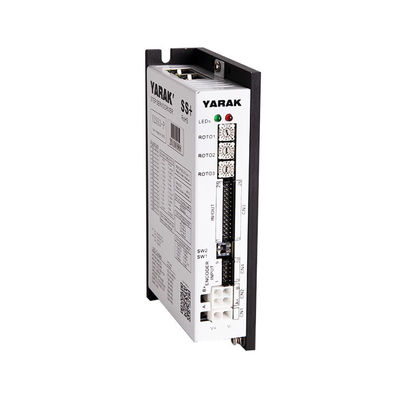

Y2SS3-P 적응형 4.5A 2단계 닫힌 루프 단계 서버 드라이브 산업 자동화를 위한 인코더
1제품 개요
특징
◆ DC 입력 단계 서보 드라이버
◆ 적응력 있는 모터 와 부하자동으로 전류를 조정0.5-8.0A
◆ 입력 전압: 24 - 75 VDC
◆ 펄스 + 방향 / 이중 펄스 제어 모드
◆ 16 대의 부대 분할
◆ 제어 신호 5-24V 호환
◆ 여러 가지 전기 보호
Y2SS3-P는 서보 제어 기술을 채택하고 공장 자동화, 조각 기계, 전자 제품 제조, 물류 분류, 로봇, 다양한 특수 자동화 장비에서 널리 사용됩니다.,의료 장비, CNC 기계 도구, 레이저 장비, 인쇄 기계, 재료 처리, 안전 시스템, 내비게이션 시스템, 산업 시험 및 측정 등측정 및 측정 시스템과 같은 많은 분야가 있습니다..
2스텝 드라이버 외부 인터페이스
3LED 상태 표시기 설명
LED 상태 표시기, 운전자의 작업 상태 또는 비정상적인 원인을 확인 할 수 있습니다.
| 표시 | 색상 | 설명 해 주십시오. |
| 포로응급실 | 녹색 | 운전자가 정상일 때 녹색등이 깜박입니다. |
| 오류 | 빨간색 |
운전자가 잘못했을 때, 신호등 번쩍이는 |
|
상태 |
실패 |
원인 |
|
크리en반짝이는 |
드라이브정상 |
-- |
|
항상 녹색에 |
운전하지 마사용 가능 |
EN 항구는 높은 수준입력 |
|
빨간색과 1녹색 |
드라이브 온도는 너무높은 |
강화 할 필요가 있습니다열 |
|
빨간색과 1녹색 |
드라이브 전력 입력 끝 전압 |
힘 공급 전압 이 더 큰 보다 75V |
|
빨간색과 1녹색 |
지나가세요전류 |
모터 배선 고장 또는 나쁜접촉 |
|
빨간색과 1녹색 |
모터 와일링 오픈회로 |
모터가 연결되지 않았습니다.그래요 |
|
빨간색과 2녹색 |
드라이브 내부 전압오류 |
힘도 그렇고낮은 |
|
빨간색과 2녹색 |
드라이브 전력 입력 아래 전압 |
전원 공급 전압 이보다 작습니다. 24V |
|
5 빨간색과 2녹색 |
끝부하 |
초과부하 |
4DIP 스위치 시팅
| SW 1 | SW 2 | SW 3 | SW 4 |
미시 단계 |
PPR |
| OFF | 오프 | 오프 | 0 FF | 125 | 25000 |
| ON | 오프 | 오프 | 0 FF | 100 | 20000 |
| 오프 | ON | 오프 | 0 FF | 50 | 10000 |
| ON | ON | 오프 | 0 FF | 40 | 8000 |
| 오프 | 오프 | ON | 0 FF | 25 | 5000 |
| ON | 오프 | ON | 0 FF | 20 | 4000 |
| 오프 | ON | ON | 0 FF | 10 | 2000 |
| ON | ON | ON | 0 FF | 5 | 1000 |
| 오프 | 오프 | 오프 | 0 N | 128 | 25600 |
| ON | 오프 | 오프 | 0 N | 64 | 12800 |
| 오프 | ON | 오프 | 0 N | 32 | 6400 |
| ON | ON | 오프 | 0 N | 16 | 3200 |
| 오프 | 오프 | ON | 0 N | 8 | 1600 |
| ON | 오프 | ON | 0 N | 4 | 800 |
| 오프 | ON | ON | 0 N | 2 | 400 |
| ON | ON | ON | 0 N | 1 | 200 |
5모터 방향 및 제어 모델 선택
| 표시 | 스위치 | 기능 |
| SW 5 |
모터 회전 방향 |
ON:CW 방향 오프:CCW 방향 |
| SW 6 | 단일 및 이중 펄스 선택 |
ON:CW/CCW 제어 모드 오프:STEP/DIR 제어 모드 |
6제어 신호
입력 신호에 대한 설명은 다음과 같습니다.
| 표시 | 터미널 이름 | 기능 |
| STEP |
펄스 신호 |
5-24V/NPN/PNP 신호를 수신합니다. |
| DIR |
방향 신호 |
5-24V/NPN/PNP 신호를 수신합니다. |
| EN |
신호를 켜 |
5-24V/NPN/PNP 신호를 수신합니다. EN 입력 없음, 모터 활성화 |
출력 신호는 아래와 같습니다.
| 표시 | 터미널 이름 | 기능 |
| ALM |
오류 출력 |
드라이브가 잘못되면, OUT 포트는 최대 3 0 V @ 1 0 0 m A에 연결됩니다. |
| INPOS |
위치로 출력 |
모터가 위치가 되면 OUT 포트가 최대 3 0 V @ 1 0 0 m A에 연결됩니다. |
7연결
입력 연결:
출력 연결:
8기계적 차원
|
