| 브랜드 이름: | YARAK |
| 모델 번호: | Y2SD1R5 미니 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |

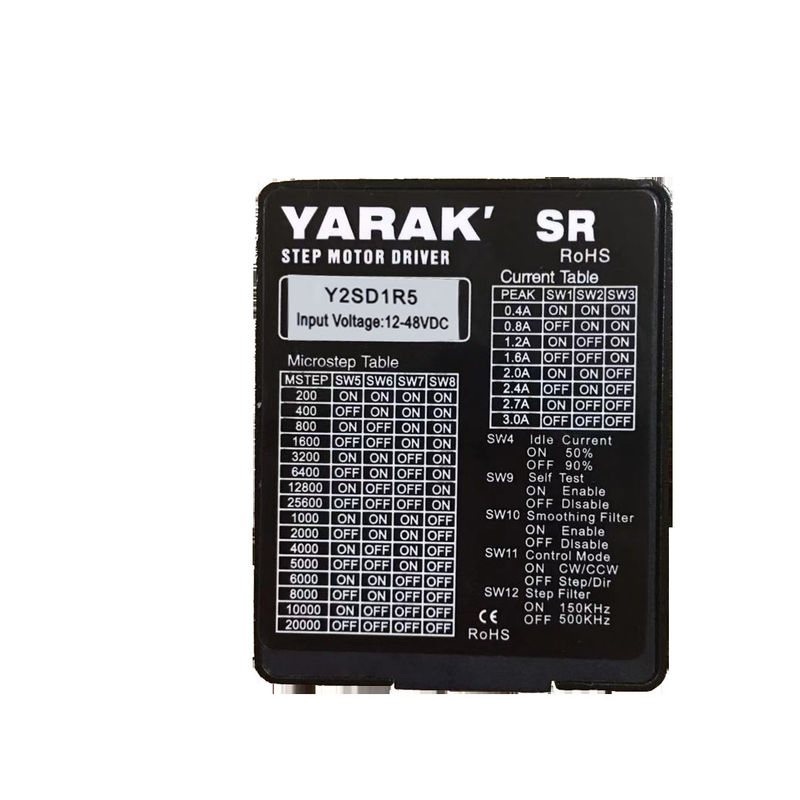

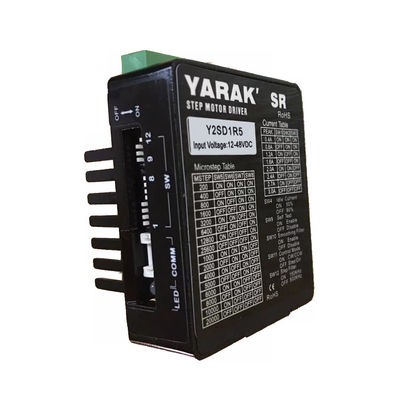

Y2SD1R5 3.0A 2단계 오픈 루프 미니 스테퍼 드라이브 Nema 8 ~ 23 하이브리드 스테퍼 모터에 대한 컴팩트 디자인
1제품 개요
이 YSD1R5 미니 스테퍼 드라이버는 최대 3A 출력으로 뛰어난 작은 크기,이는 스테퍼 드라이버 설치를위한 많은 공간이없는 애플리케이션에 이상적인 선택을 가능하게합니다..
디지털 스테퍼 드라이버는 더 나은 성능과 유연한 응용 프로그램 지향적 사용자 정의를 위해 신호 처리 및 제어을위한 DSP를 채택합니다. DSP의 기본 기능은 전압과 전류를 수행하는 것입니다.그리고 잘 설계된 제어 알고리즘을 통해 모터 모션의 정확한 제어아날로그 및 디지털 스테퍼 드라이버의 최대 차이점은 디지털이 단계 모터의 진동, 소음 및 가열을 효과적으로 줄일 수 있다는 것입니다.특히 낮은 속도와 낮은 마이크로 스텝 (분할) 조건에서일반적으로 디지털 스테퍼 드라이버는 아날로그보다 더 나은 성능을 가지고 있습니다.
또한 Y2SD1R5의 난방량은 상당히 작아서 의료용, 화학용 등과 같은 민감한 응용 프로그램을 난방하기에 적합합니다.
몇 가지 장점:
높은 정확성: 스테퍼 모터 드라이브는 매우 정확하므로 높은 정확성 운동 제어가 달성 될 수 있습니다.
축적 된 오류 없이: 세르보 모터와 달리 스테퍼 모터 드라이버는 오류를 축적하지 않으며 각 회전 또는 움직임의 단계가 고정됩니다.
빠른 반응: 스테프 모터 드라이버는 짧은 응답 시간을 가지고 있으며, 짧은 시간에 정확한 움직임 조절을 달성 할 수 있습니다.
에너지 절감: 스테퍼 모터 드라이버는 필요한 경우에만 전기 펄스를 수신하기 때문에 에너지 소비가 낮습니다.
간편 한 유지 관리: 단계 모터 드라이브 의 구조 는 간단 하다. 따라서 유지 보수 는 비교적 쉽다.
2주요 기술 사양
| 항목 | 설명 |
| 입력 전압 | 12~48VDC |
| 출력 전류 | 0.4~3.0A (피크) |
| 제어 모드 |
펄스와 방향, CW & CCW (보드 점퍼에 의해 선택) |
| 제어 신호 | 5VDC 및 24VDC 호환 |
|
마이크로 스텝 범위 |
16 종류, 1~128 마이크로 스텝 설정, 200~25600 풀/라운드 |
| 정지 전류 | 50% 또는 90% 점퍼 설정 |
| 특별 기능 |
자동 튜닝, 자기 테스트, 마이크로 스텝 인터폴레이션, 로드 관성 선택 |
|
입력 신호 필터링 |
저 마이크로 스텝 시나리오를 위한 150KHz 디지털 필터링 2MHz 디지털 필터링 |
| 보호 |
금속, 높은 EMC 성능, 다단계 전기 보호 |
| 매칭 모터 | Nema11에서 Nema23의 스테프 모터에 적응합니다. |
3스텝 드라이버 외부 인터페이스
4LED 상태 표시기 설명
LED 상태 표시기, 운전자의 작업 상태 또는 비정상적인 원인을 확인 할 수 있습니다.
5출력 현재 설정
| 스위치 설정 | 피크 전류 /A | ||
| SW1 | SW2 | SW3 | |
| 켜 | 켜 | 켜 | 3.0 |
| 시작 | 켜 | 켜 | 2.7 |
| 켜 | 시작 | 켜 | 2.4 |
| 시작 | 시작 | 켜 | 2.0 |
| 켜 | 켜 | 시작 | 1.6 |
| 시작 | 켜 | 시작 | 1.2 |
| 켜 | 시작 | 시작 | 0.8 |
| 시작 | 시작 | 시작 | 0.4 |
이델 전류는 SW4 ON을 설정하면 nromal의 50%와 OFF을 설정하면 90%로 설정할 수 있습니다.
6DIP 스위치 시팅
| SW5 | SW6 | SW7 | SW8 |
미시 단계 |
PPR |
| OFF | 오프 | 오프 | 0 FF | 125 | 25000 |
| ON | 오프 | 오프 | 0 FF | 100 | 20000 |
| 오프 | ON | 오프 | 0 FF | 50 | 10000 |
| ON | ON | 오프 | 0 FF | 40 | 8000 |
| 오프 | 오프 | ON | 0 FF | 25 | 5000 |
| ON | 오프 | ON | 0 FF | 20 | 4000 |
| 오프 | ON | ON | 0 FF | 10 | 2000 |
| ON | ON | ON | 0 FF | 5 | 1000 |
| 오프 | 오프 | 오프 | 0 N | 128 | 25600 |
| ON | 오프 | 오프 | 0 N | 64 | 12800 |
| 오프 | ON | 오프 | 0 N | 32 | 6400 |
| ON | ON | 오프 | 0 N | 16 | 3200 |
| 오프 | 오프 | ON | 0 N | 8 | 1600 |
| ON | 오프 | ON | 0 N | 4 | 800 |
| 오프 | ON | ON | 0 N | 2 | 400 |
| ON | ON | ON | 0 N | 1 | 200 |
7다른 DIP 설정
| DIP는 아닙니다. | 기능 | 설명 |
| SW9 |
자기 검증 |
켜: 모터는 1rpm/s로 시계 방향으로 1회 회전하고 1회 역전 회전합니다. |
| SW10 | 마이크로 스테프 인터폴레이션 |
켜: 마이크로 스텝 인터폴레이션 활성화 미크로 스텝이 8보다 작을 때 사용 합니다. |
| SW11 | 펄스 모드 선택 |
CW와 CCW 꺼: 맥박과 방향 |
| SW12 |
입력 신호 디지털 필터링 |
ON: 150kHz, 낮은 마이크로 단계 설정에 적합한 오프: 2MHz, 높은 마이크로 단계 설정에 적합한 |
8제어 신호
입력 신호에 대한 설명은 다음과 같습니다.
| 표시 | 터미널 이름 | 기능 |
| STEP |
펄스 신호 |
5-24V/NPN/PNP 신호를 수신합니다. |
| DIR |
방향 신호 |
5-24V/NPN/PNP 신호를 수신합니다. |
| EN |
신호를 켜 |
5-24V/NPN/PNP 신호를 수신합니다. EN 입력 없음, 모터 활성화 |
9연결
입력 연결:
10기계적 차원
|
