| 브랜드 이름: | YARAK |
| 모델 번호: | Y2SA2 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |

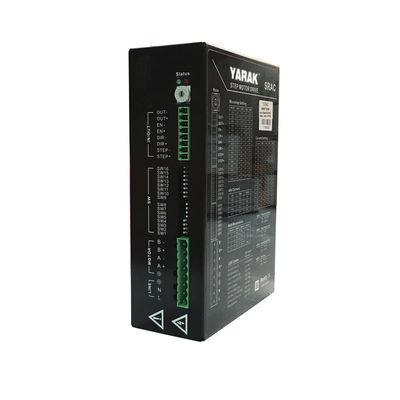

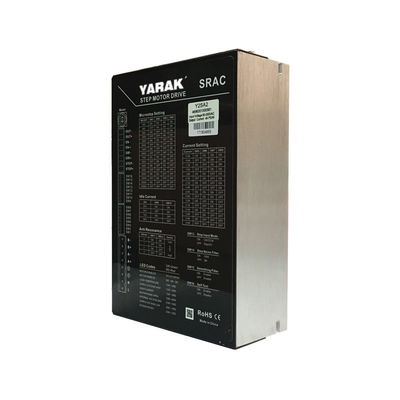

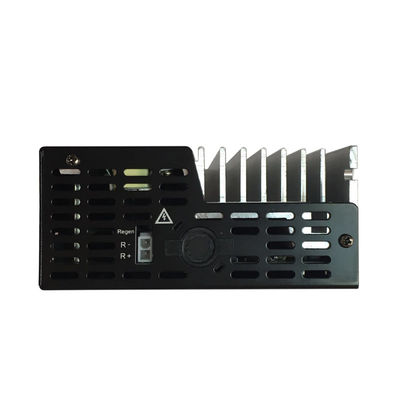

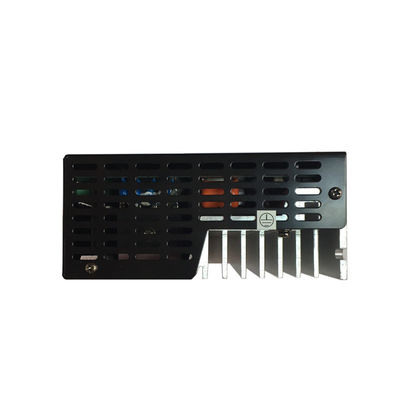

Y2SA2 4.0A 고전압 2단계 스테이퍼 드라이브와 알람 출력 80-265AC 입력 Nema23에서 47 하이브리드 스테이퍼 모터
1제품 개요
이 Y2SA2는 80VAC에서 265VAC까지의 입력 전압 범위와 높은 신뢰성, 그리고 큰 속도 토크 성능을 가지고 있습니다.
단계 드라이브는 공장 자동화, 조각 기계, 전자 제품 제조, 물류 분류, 로봇, 다양한 특수 자동화 장비, 의료 장비,CNC 기계 도구, 레이저 장비, 인쇄 기계, 재료 처리, 안전 시스템, 내비게이션 시스템, 산업 시험 및 측정 등과 같은 많은 분야가 있습니다.
스텝 드라이버 선택 원칙:
적절한 스테퍼 드라이버를 선택하려면 네 가지 요소를 고려해야합니다. 모터 유형, 모터 전압, 모터 단계 전류, 마이크로 스테핑 또는 분할, 최대 입력 주파수 및 기계적 크기.
오픈 루프 및 폐쇄 루프 단계 모터에는 다른 드라이버가 필요합니다. 동시에, 2 단계, 3 단계, 5 단계 단계 모터 또한 다른 단계 드라이버를 선택해야합니다. 부하에 따라,단계 모터에 필요한 토크를 계산.
단계 드라이브를 선택할 때, 드라이브 출력 전류가 더 큰 범위를 보장해야합니다. 이것은 다른 응용 프로그램의 요구를 충족시키기 위해 다른 전압 수준에서 시스템을 테스트 할 수 있습니다.드라이브의 출력 전류는 1보다 작지 않아야합니다..4 곱하기 모터의 정량 전류
모터의 부드러움을 테스트하기 위해 다른 마이크로 스텝 또는 분할을 선택하십시오.
입력 펄스 신호의 주파수는 모터의 속도를 결정하기 때문에,드라이브가 충분히 높은 제어 신호 주파수를 수신할 수 있는지 구체적으로 확인하는 것이 필요합니다..이것은 주로 태양광 결합 장치의 성능과 주변 필터 회로의 성능이 고주파 간섭 신호를 명확하게 필터 할 수 있는지 여부에 달려 있습니다..
마지막으로, 단계 드라이브의 크기가 설치 위치 공간의 크기와 일치하는지 고려해야합니다.
2주요 기술 사양
| 항목 | 설명 |
| 입력 전압 | 80~265VAC |
| 출력 전류 | 0.4~4.0A (피크) |
| 제어 모드 |
펄스와 방향, CW 및 CCW |
| 제어 신호 | 5VDC 및 24VDC 호환 |
|
마이크로 스텝 범위 |
16 타입, 1~28 마이크로 스텝 설정, 200~25600 풀/라운드 |
| 정지 전류 | DIP 스위치를 설정하여 25%,50%,70% 또는 90% |
| 특별 기능 |
자동 튜닝, 셀프 테스트, 알람 출력, 마이크로 스텝 인터폴라티 로드 관성 최적화 |
|
입력 신호 필터링 |
저 마이크로 스텝 시나리오를 위한 150KHz 디지털 필터링 2MHz 디지털 필터링 |
| 보호 |
금속, 높은 EMC 성능, 다단계 전기 보호 |
| 매칭 모터 | Nema23에서 Nema47의 스테퍼 모터에 적응 |
| 전력 공급 업체 | 필요 없는 AC/DC 전원 공급 장치 또는 트랜스포머 |

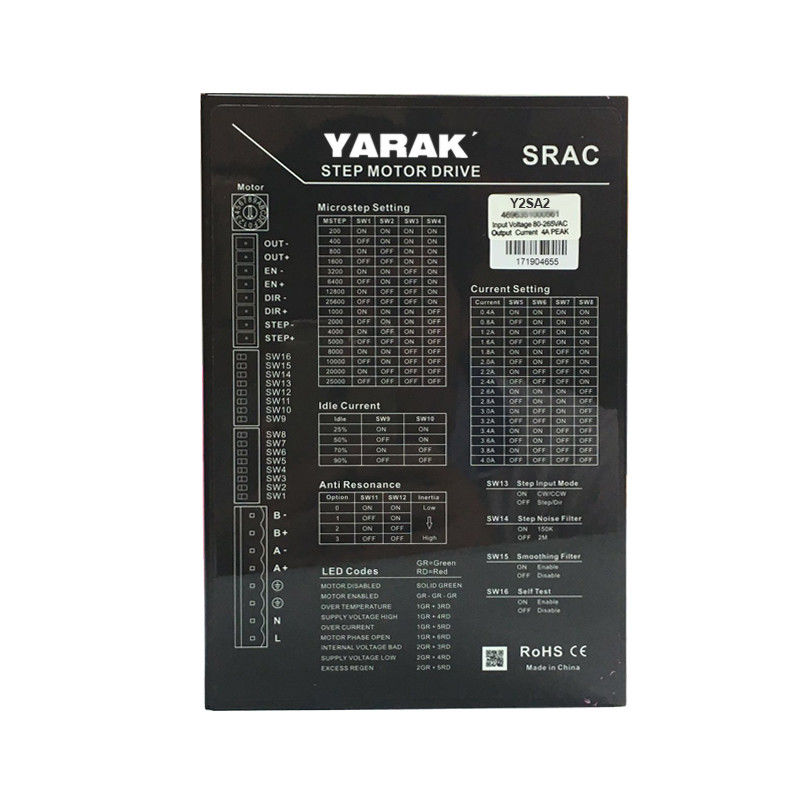

3스텝 드라이버 외부 인터페이스
4LED 상태 표시기 설명
LED 상태 표시기, 운전자의 작업 상태 또는 비정상적인 원인을 확인 할 수 있습니다.
5출력 현재 설정
|
스위치 설정 |
Y2SA2 |
|||
|
SW5 |
SW6 |
SW7 |
SW8 |
정점 전류/A |
|
켜 |
켜 |
켜 |
켜 |
4.0 |
|
시작 |
켜 |
켜 |
켜 |
3.8 |
|
켜 |
시작 |
켜 |
켜 |
3.6 |
|
시작 |
시작 |
켜 |
켜 |
3.4 |
|
켜 |
켜 |
시작 |
켜 |
3.2 |
|
시작 |
켜 |
시작 |
켜 |
3.0 |
|
켜 |
시작 |
시작 |
켜 |
2.8 |
|
시작 |
시작 |
시작 |
켜 |
2.6 |
|
켜 |
켜 |
켜 |
시작 |
2.4 |
|
시작 |
켜 |
켜 |
시작 |
2.2 |
|
켜 |
시작 |
켜 |
시작 |
2.0 |
|
시작 |
시작 |
켜 |
시작 |
1.8 |
|
켜 |
켜 |
시작 |
시작 |
1.6 |
|
시작 |
켜 |
시작 |
시작 |
1.2 |
|
켜 |
시작 |
시작 |
시작 |
0.8 |
|
시작 |
시작 |
시작 |
시작 |
0.4 |
Idel 전류 설정
| DIP | 설정 1 | 설정 2 | 설정 3 | 설정 3 | ||||
| SW9 | 시작 | 25% | 켜 | 50% | 시작 | 70% | 켜 | 90% |
| SW10 | 시작 | 시작 | 켜 | 켜 | ||||
6DIP 스위치 시팅
| 스위치 설정 | Y2SA2 | ||||
| SW1 | SW2 | SW3 | SW4 | 마이크로 스텝 | 펄스/라운드 |
| 켜 | 켜 | 켜 | 켜 | 125 | 25000 |
| 시작 | 켜 | 켜 | 켜 | 100 | 20000 |
| 켜 | 시작 | 켜 | 켜 | 50 | 10000 |
| 시작 | 시작 | 켜 | 켜 | 40 | 8000 |
| 켜 | 켜 | 시작 | 켜 | 25 | 5000 |
| 시작 | 켜 | 시작 | 켜 | 20 | 4000 |
| 켜 | 시작 | 시작 | 켜 | 10 | 2000 |
| 시작 | 시작 | 시작 | 켜 | 5 | 1000 |
| 켜 | 켜 | 켜 | 시작 | 128 | 25600 |
| 시작 | 켜 | 켜 | 시작 | 64 | 12800 |
| 켜 | 시작 | 켜 | 시작 | 32 | 6400 |
| 시작 | 시작 | 켜 | 시작 | 16 | 3200 |
| 켜 | 켜 | 시작 | 시작 | 8 | 1600 |
| 시작 | 켜 | 시작 | 시작 | 4 | 800 |
| 켜 | 시작 | 시작 | 시작 | 2 | 400 |
| 시작 | 시작 | 시작 | 시작 | 1 | 200 |
7다른 DIP 설정
| DIP는 아닙니다. | 기능 | 설명 |
| SW13 |
펄스 모드 선택 |
CW와 CCW |
| SW14 |
입력 신호 디지털 필터링 |
ON: 150kHz, 낮은 마이크로 단계 설정에 적합한 오프: 2MHz, 높은 마이크로 단계 설정에 적합한 |
| SW15 | 마이크로 스테프 인터폴레이션 |
ON: 마이크로 스텝 인터폴레이션이 활성화되어 있습니다. 마이크로 스텝이 8보다 작을 때 사용하도록 제안합니다. |
| SW16 |
자기 검증 |
켜: 모터는 1rpm/s로 시계 방향으로 1회 회전하고 1회 역전 회전합니다. 꺼: 기능이 비활성화 |
8제어 신호
입력 신호에 대한 설명은 다음과 같습니다.
| 표시 | 터미널 이름 | 기능 |
| STEP |
펄스 신호 |
5-24V/NPN/PNP 신호를 수신합니다. |
| DIR |
방향 신호 |
5-24V/NPN/PNP 신호를 수신합니다. |
| EN |
신호를 켜 |
5-24V/NPN/PNP 신호를 수신합니다. EN 입력 없음, 모터 활성화 |
9연결
입력 연결:
입력 연결:
10기계적 차원
|
