| 브랜드 이름: | YARAK |
| 모델 번호: | Y2SA3 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각각 통을 위한 10 PC |
| 지불 조건: | 회사 계정 기반 T/T |

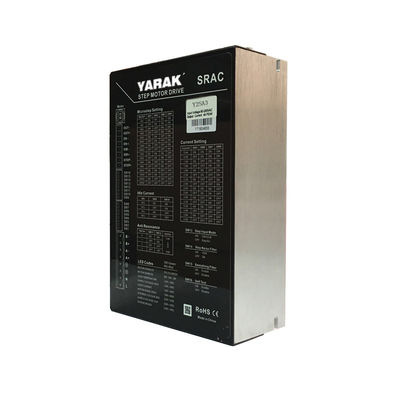

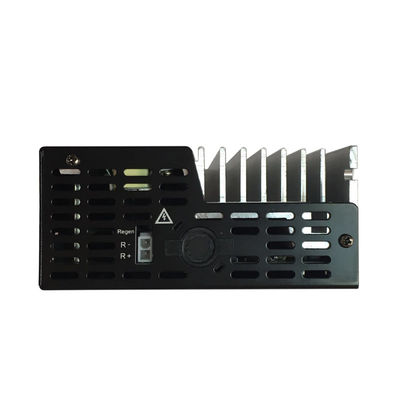

Y2SA3 8.0A 고전압 2단계 스테이퍼 드라이브와 70-150VAC 입력 신호출력 Nema23에서 47 하이브리드 스테이퍼 모터
1제품 개요
Y2SA3는 또한 70VAC에서 150VAC까지의 입력 전압 범위와 0.4에서 8.0A의 출력 전류를 가지고 있습니다.
Y2SA3는 AC 전원 공급 장치와 함께 높은 전류 응용 프로그램에서 널리 사용되며 또한 높은 신뢰성 및 큰 속도 토크 성능을 가지고 있습니다.
몇 가지 장점:
높은 정확성: 스테퍼 모터 드라이브는 매우 정확하므로 높은 정확성 운동 제어가 달성 될 수 있습니다.
축적 된 오류 없이: 세르보 모터와 달리 스테퍼 모터 드라이버는 오류를 축적하지 않으며 각 회전 또는 움직임의 단계가 고정됩니다.
빠른 반응: 스테프 모터 드라이버는 짧은 응답 시간을 가지고 있으며, 짧은 시간에 정확한 움직임 조절을 달성 할 수 있습니다.
에너지 절감: 스테퍼 모터 드라이버는 필요한 경우에만 전기 펄스를 수신하기 때문에 에너지 소비가 낮습니다.
간편 한 유지 관리: 단계 모터 드라이브 의 구조 는 간단 하다. 따라서 유지 보수 는 비교적 쉽다.
더 높은 토크: 고전압 AC 스테퍼 드라이버는 스테퍼 모터가 더 높은 출력 토크를 가능하게합니다.
단계 드라이브는 공장 자동화, 조각 기계, 전자 제품 제조, 물류 분류, 로봇, 다양한 특수 자동화 장비, 의료 장비,CNC 기계 도구, 레이저 장비, 인쇄 기계, 재료 처리, 안전 시스템, 내비게이션 시스템, 산업 시험 및 측정 등과 같은 많은 분야가 있습니다.
2주요 기술 사양
| 항목 | 설명 |
| 입력 전압 | 70~150VAC |
| 출력 전류 | 0.4~8.0A (피크) |
| 제어 모드 |
펄스와 방향, CW 및 CCW |
| 제어 신호 | 5VDC 및 24VDC 호환 |
|
마이크로 스텝 범위 |
16 타입, 1~28 마이크로 스텝 설정, 200~25600 풀/라운드 |
| 정지 전류 | DIP 스위치를 설정하여 25%,50%,70% 또는 90% |
| 특별 기능 |
자동 튜닝, 셀프 테스트, 알람 출력, 마이크로 스텝 인터폴라티 로드 관성 최적화 |
|
입력 신호 필터링 |
저 마이크로 스텝 시나리오를 위한 150KHz 디지털 필터링 2MHz 디지털 필터링 |
| 보호 |
금속, 높은 EMC 성능, 다단계 전기 보호 |
| 매칭 모터 | Nema23에서 Nema47의 스테퍼 모터에 적응 |
| 전력 공급 업체 | 필요 없는 AC/DC 전원 공급 장치 또는 트랜스포머 |

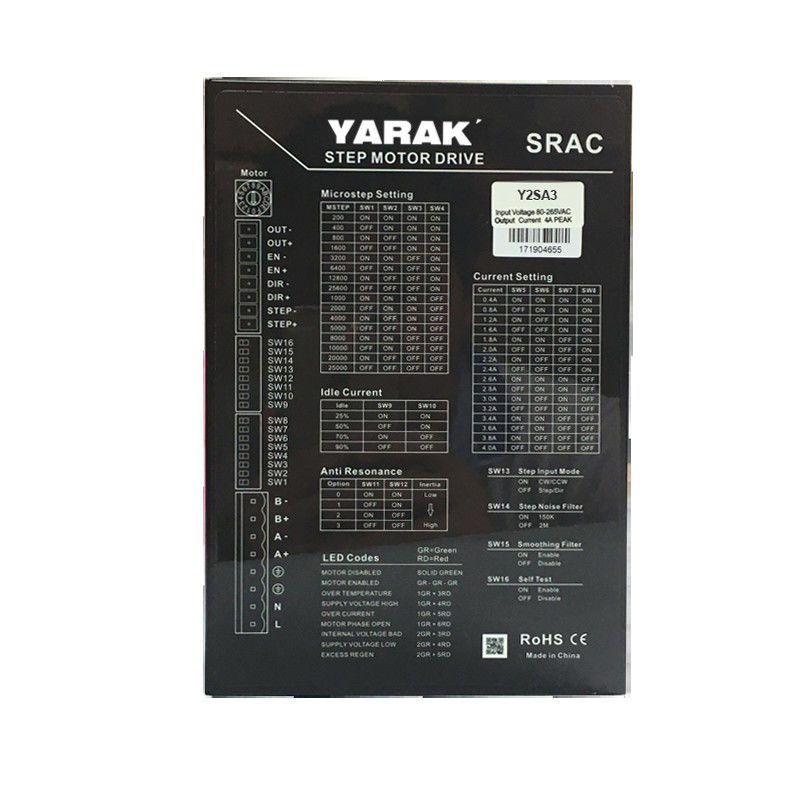

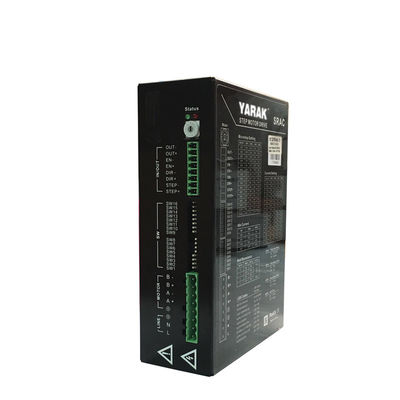

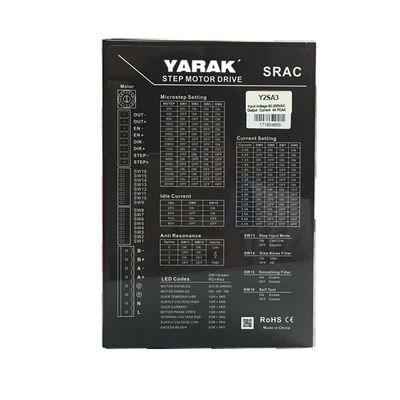

3스텝 드라이버 외부 인터페이스
4LED 상태 표시기 설명
LED 상태 표시기, 운전자의 작업 상태 또는 비정상적인 원인을 확인 할 수 있습니다.
5출력 현재 설정
| 스위치 설정 | Y2SA2 | |||
| SW5 | SW6 | SW7 | SW8 | 피크 전류/A |
| 켜 | 켜 | 켜 | 켜 | 8.0 |
| 시작 | 켜 | 켜 | 켜 | 7.3 |
| 켜 | 시작 | 켜 | 켜 | 6.6 |
| 시작 | 시작 | 켜 | 켜 | 5.9 |
| 켜 | 켜 | 시작 | 켜 | 5.2 |
| 시작 | 켜 | 시작 | 켜 | 4.5 |
| 켜 | 시작 | 시작 | 켜 | 4.0 |
| 시작 | 시작 | 시작 | 켜 | 3.5 |
| 켜 | 켜 | 켜 | 시작 | 3.0 |
| 시작 | 켜 | 켜 | 시작 | 2.5 |
| 켜 | 시작 | 켜 | 시작 | 2.0 |
| 시작 | 시작 | 켜 | 시작 | 1.8 |
| 켜 | 켜 | 시작 | 시작 | 1.2 |
| 시작 | 켜 | 시작 | 시작 | 0.9 |
| 켜 | 시작 | 시작 | 시작 | 0.6 |
| 시작 | 시작 | 시작 | 시작 | 0.4 |
Idel 전류 설정
| DIP | 설정 1 | 설정 2 | 설정 3 | 설정 3 | ||||
| SW9 | 시작 | 25% | 켜 | 50% | 시작 | 70% | 켜 | 90% |
| SW10 | 시작 | 시작 | 켜 | 켜 | ||||
6DIP 스위치 시팅
| 스위치 설정 | Y2SA2 | ||||
| SW1 | SW2 | SW3 | SW4 | 마이크로 스텝 | 펄스/라운드 |
| 켜 | 켜 | 켜 | 켜 | 125 | 25000 |
| 시작 | 켜 | 켜 | 켜 | 100 | 20000 |
| 켜 | 시작 | 켜 | 켜 | 50 | 10000 |
| 시작 | 시작 | 켜 | 켜 | 40 | 8000 |
| 켜 | 켜 | 시작 | 켜 | 25 | 5000 |
| 시작 | 켜 | 시작 | 켜 | 20 | 4000 |
| 켜 | 시작 | 시작 | 켜 | 10 | 2000 |
| 시작 | 시작 | 시작 | 켜 | 5 | 1000 |
| 켜 | 켜 | 켜 | 시작 | 128 | 25600 |
| 시작 | 켜 | 켜 | 시작 | 64 | 12800 |
| 켜 | 시작 | 켜 | 시작 | 32 | 6400 |
| 시작 | 시작 | 켜 | 시작 | 16 | 3200 |
| 켜 | 켜 | 시작 | 시작 | 8 | 1600 |
| 시작 | 켜 | 시작 | 시작 | 4 | 800 |
| 켜 | 시작 | 시작 | 시작 | 2 | 400 |
| 시작 | 시작 | 시작 | 시작 | 1 | 200 |
7다른 DIP 설정
| DIP는 아닙니다. | 기능 | 설명 |
| SW13 |
펄스 모드 선택 |
CW와 CCW |
| SW14 |
입력 신호 디지털 필터링 |
ON: 150kHz, 낮은 마이크로 단계 설정에 적합한 오프: 2MHz, 높은 마이크로 단계 설정에 적합한 |
| SW15 | 마이크로 스테프 인터폴레이션 |
ON: 마이크로 스텝 인터폴레이션이 활성화되어 있습니다. 마이크로 스텝이 8보다 작을 때 사용하도록 제안합니다. |
| SW16 |
자기 검증 |
켜: 모터는 1rpm/s로 시계 방향으로 1회 회전하고 1회 역전 회전합니다. 꺼: 기능이 비활성화 |
8제어 신호
입력 신호에 대한 설명은 다음과 같습니다.
| 표시 | 터미널 이름 | 기능 |
| STEP |
펄스 신호 |
5-24V/NPN/PNP 신호를 수신합니다. |
| DIR |
방향 신호 |
5-24V/NPN/PNP 신호를 수신합니다. |
| EN |
신호를 켜 |
5-24V/NPN/PNP 신호를 수신합니다. EN 입력 없음, 모터 활성화 |
9연결
입력 연결:
입력 연결:
10기계적 차원
|
