| 브랜드 이름: | YARAK |
| 모델 번호: | Y3SA3 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각각 통을 위한 10 PC |
| 지불 조건: | 회사 계정 기반 T/T |

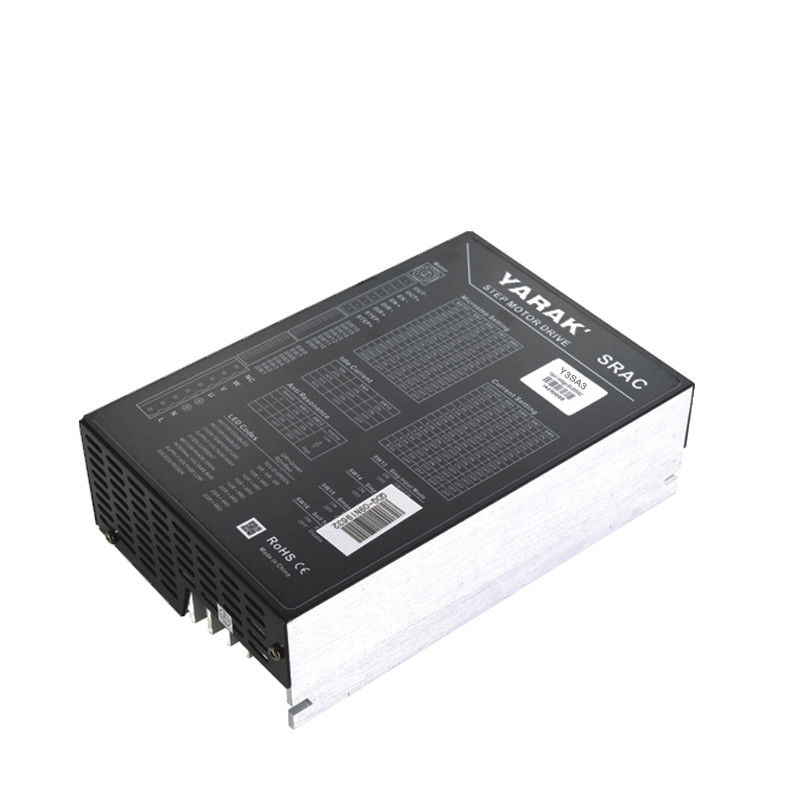

Y3SA3 8.0A 고전압 3단계 스테이퍼 드라이브와 알람 출력 80-265VAC 입력 Nema23에서 47 하이브리드 스테이퍼 모터
1제품 개요
Y3SA3는 3단계 단계 모터 드라이브이며, 입력 전압 범위는 80VAC에서 265VAC (AC 전압이 높을수록 출력 토크가 높을 것입니다.) 및 출력 전류는 0.4에서 8.0A입니다.
3단계 스테퍼는 2단계와 비교하여 더 높은 정밀도를 가지고 있으며, 레이저 또는 기계 도구 절단, grave, frezing marking 등과 같은 CNC 응용 프로그램에서 사용할 수 있습니다.
Y3SA3는 광범위한 모터 호환성을 가지고 있으므로 Nema 23에서 Nema 47의 스테퍼 모터와 일치 할 수 있으며 상당히 잘 작동합니다!
스테프 모터 드라이버는 스테프 모터에 대한 제어 싱글을 수신하고 적절한 드라이브 전류를 출력하여 움직임을 제어하는 모션 제어 드라이버입니다.단계 모터와 드라이버는 단계 동작 제어 시스템을 구성합니다., 그리고 성능은 단계 모터뿐만 아니라 단계 드라이버에 달려 있습니다.
스텝 드라이브의 제어 신호는 주로 펄스 플러스 방향 타입, CW CCW 타입, 외부 IO 신호 속도 제어 타입, 필드 버스 제어 타입, 예를 들어 EtherCAT, CanOpen, Profit net,등등.
에코더가 있거나 없는 스테프 모터에 기반하여, 스테프 드라이버는 오픈 루프 스테프 모터 드라이버와 폐쇄 루프 스테프 모터 드라이버로 나눌 수 있습니다. 일반적으로,닫힌 루프 단계 시스템은 더 나은 성능을 가지고 있습니다., 예를 들어 단계 손실, 난방, 출력 토크 등에 대한 큰 개선오픈 루프 스테퍼 또한 많은 응용 프로그램에서 만족스럽고 충분한 성능을 가지고.
단계 드라이브는 공장 자동화, 조각 기계, 전자 제품 제조, 물류 분류, 로봇, 다양한 특수 자동화 장비, 의료 장비,CNC 기계 도구, 레이저 장비, 인쇄 기계, 재료 처리, 안전 시스템, 내비게이션 시스템, 산업 시험 및 측정 등과 같은 많은 분야가 있습니다.
2주요 기술 사양
| 항목 | 설명 |
| 입력 전압 | 80~265VAC |
| 출력 전류 | 0.4~8.0A (피크) |
| 제어 모드 |
펄스와 방향, CW 및 CCW |
| 제어 신호 | 5VDC 및 24VDC 호환 |
|
마이크로 스텝 범위 |
16 타입, 1~28 마이크로 스텝 설정, 200~25600 풀/라운드 |
| 정지 전류 | DIP 스위치를 설정하여 25%,50%,70% 또는 90% |
| 특별 기능 |
자동 튜닝, 셀프 테스트, 알람 출력, 마이크로 스텝 인터폴라티 로드 관성 최적화 |
|
입력 신호 필터링 |
저 마이크로 스텝 시나리오를 위한 150KHz 디지털 필터링 2MHz 디지털 필터링 |
| 보호 |
금속, 높은 EMC 성능, 다단계 전기 보호 |
| 매칭 모터 | Nema23에서 Nema47의 스테퍼 모터에 적응 |
| 전력 공급 업체 | 필요 없는 AC/DC 전원 공급 장치 또는 트랜스포머 |

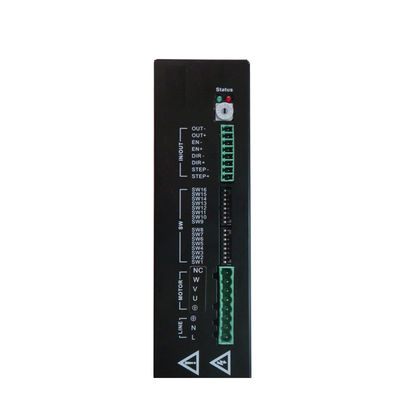

3스텝 드라이버 외부 인터페이스
4LED 상태 표시기 설명
LED 상태 표시기, 운전자의 작업 상태 또는 비정상적인 원인을 확인 할 수 있습니다.
5출력 현재 설정
| 스위치 설정 | Y2SA2 | |||
| SW5 | SW6 | SW7 | SW8 | 피크 전류/A |
| 켜 | 켜 | 켜 | 켜 | 8.0 |
| 시작 | 켜 | 켜 | 켜 | 7.3 |
| 켜 | 시작 | 켜 | 켜 | 6.6 |
| 시작 | 시작 | 켜 | 켜 | 5.9 |
| 켜 | 켜 | 시작 | 켜 | 5.2 |
| 시작 | 켜 | 시작 | 켜 | 4.5 |
| 켜 | 시작 | 시작 | 켜 | 4.0 |
| 시작 | 시작 | 시작 | 켜 | 3.5 |
| 켜 | 켜 | 켜 | 시작 | 3.0 |
| 시작 | 켜 | 켜 | 시작 | 2.5 |
| 켜 | 시작 | 켜 | 시작 | 2.0 |
| 시작 | 시작 | 켜 | 시작 | 1.8 |
| 켜 | 켜 | 시작 | 시작 | 1.2 |
| 시작 | 켜 | 시작 | 시작 | 0.9 |
| 켜 | 시작 | 시작 | 시작 | 0.6 |
| 시작 | 시작 | 시작 | 시작 | 0.4 |
Idel 전류 설정
| DIP | 설정 1 | 설정 2 | 설정 3 | 설정 3 | ||||
| SW9 | 시작 | 25% | 켜 | 50% | 시작 | 70% | 켜 | 90% |
| SW10 | 시작 | 시작 | 켜 | 켜 | ||||
6DIP 스위치 시팅
| 스위치 설정 | Y2SA2 | ||||
| SW1 | SW2 | SW3 | SW4 | 마이크로 스텝 | 펄스/라운드 |
| 켜 | 켜 | 켜 | 켜 | 125 | 25000 |
| 시작 | 켜 | 켜 | 켜 | 100 | 20000 |
| 켜 | 시작 | 켜 | 켜 | 50 | 10000 |
| 시작 | 시작 | 켜 | 켜 | 40 | 8000 |
| 켜 | 켜 | 시작 | 켜 | 25 | 5000 |
| 시작 | 켜 | 시작 | 켜 | 20 | 4000 |
| 켜 | 시작 | 시작 | 켜 | 10 | 2000 |
| 시작 | 시작 | 시작 | 켜 | 5 | 1000 |
| 켜 | 켜 | 켜 | 시작 | 128 | 25600 |
| 시작 | 켜 | 켜 | 시작 | 64 | 12800 |
| 켜 | 시작 | 켜 | 시작 | 32 | 6400 |
| 시작 | 시작 | 켜 | 시작 | 16 | 3200 |
| 켜 | 켜 | 시작 | 시작 | 8 | 1600 |
| 시작 | 켜 | 시작 | 시작 | 4 | 800 |
| 켜 | 시작 | 시작 | 시작 | 2 | 400 |
| 시작 | 시작 | 시작 | 시작 | 1 | 200 |
7다른 DIP 설정
| DIP는 아닙니다. | 기능 | 설명 |
| SW13 |
펄스 모드 선택 |
CW와 CCW |
| SW14 |
입력 신호 디지털 필터링 |
ON: 150kHz, 낮은 마이크로 단계 설정에 적합한 오프: 2MHz, 높은 마이크로 단계 설정에 적합한 |
| SW15 | 마이크로 스테프 인터폴레이션 |
ON: 마이크로 스텝 인터폴레이션이 활성화되어 있습니다. 마이크로 스텝이 8보다 작을 때 사용하도록 제안합니다. |
| SW16 |
자기 검증 |
켜: 모터는 1rpm/s로 시계 방향으로 1회 회전하고 1회 역전 회전합니다. 꺼: 기능이 비활성화 |
8제어 신호
입력 신호에 대한 설명은 다음과 같습니다.
| 표시 | 터미널 이름 | 기능 |
| STEP |
펄스 신호 |
5-24V/NPN/PNP 신호를 수신합니다. |
| DIR |
방향 신호 |
5-24V/NPN/PNP 신호를 수신합니다. |
| EN |
신호를 켜 |
5-24V/NPN/PNP 신호를 수신합니다. EN 입력 없음, 모터 활성화 |
9연결
입력 연결:
입력 연결:
10기계적 차원
|
