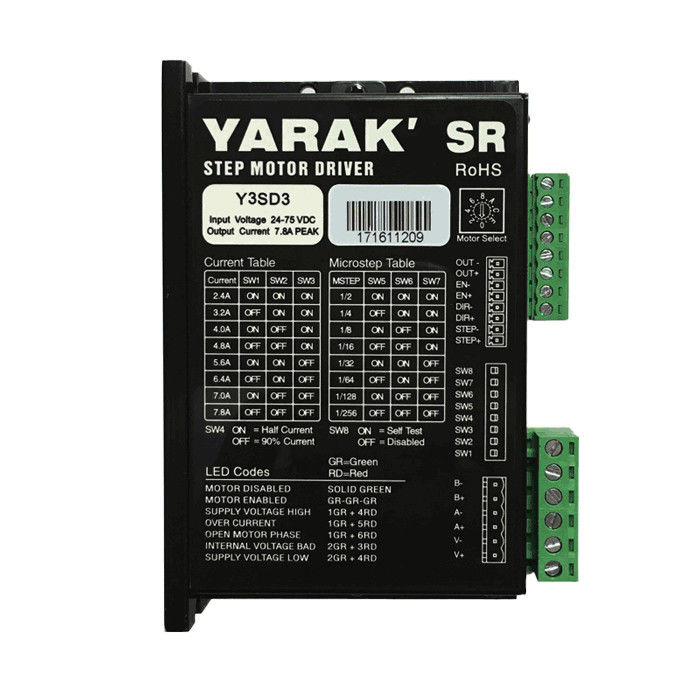

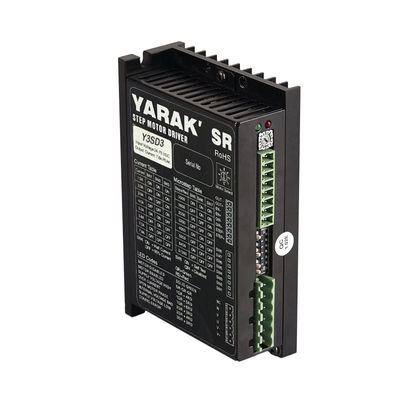

Y3SD3 7.8A 3단계 스테퍼 모터 드라이브 알람 출력 24-75VDC 입력 전압 및 1.5 ~ 7.8A 현재 출력
1제품 개요
Y3SD3는 DC 입력 3 단계 단계 모터 드라이브이며, 1.5A에서 7.8A까지 가등화 단계 전류를 가진 3 단계 하이브리드 단계 모터와 일치 할 수 있습니다.3단계 단계 시스템 정밀도와 부드러움은 2단계보다 낫다일반적으로요.
스텝 드라이버 선택 원칙:
적절한 스테퍼 드라이버를 선택하려면 다음 요소를 고려해야합니다: 모터 유형, 모터 전압, 모터 단계 전류, 마이크로 스테핑 또는 분할, 최대 입력 주파수 및 기계적 크기.
오픈 루프 및 폐쇄 루프 단계 모터에는 다른 드라이버가 필요합니다. 동시에, 2 단계, 3 단계, 5 단계 단계 모터 또한 다른 단계 드라이버를 선택해야합니다. 부하에 따라,단계 모터에 필요한 토크를 계산.
단계 드라이브를 선택할 때, 드라이브 출력 전류가 더 큰 범위를 보장해야합니다. 이것은 다른 응용 프로그램의 요구를 충족시키기 위해 다른 전압 수준에서 시스템을 테스트 할 수 있습니다.드라이브의 출력 전류는 1보다 작지 않아야합니다..4 곱하기 모터의 정량 전류
모터의 부드러움을 테스트하기 위해 다른 마이크로 스텝 또는 분할을 선택하십시오.
왜냐하면 입력 펄스 신호의 주파수가 엔진의 속도를 결정하기 때문입니다.드라이브가 충분히 높은 제어 신호 주파수를 수신할 수 있는지 구체적으로 확인하는 것이 필요합니다..이것은 주로 태양광 결합 장치의 성능과 주변 필터 회로의 성능이 고주파 간섭 신호를 명확하게 필터 할 수 있는지 여부에 달려 있습니다..
마지막으로, 단계 드라이브의 크기가 설치 위치 공간의 크기와 일치하는지 고려해야합니다.
Y3SD3는 공장 자동화, 조각 기계, 전자 제품 제조, 물류 분류, 로봇, 다양한 특수 자동화 장비,의료 장비, CNC 기계 도구, 레이저 장비, 인쇄 기계, 재료 처리, 안전 시스템, 항법 시스템, 산업 시험 및 측정 등측정 및 측정 시스템과 같은 많은 분야가 있습니다..
2주요 기술 사양
| 항목 | 설명 |
| 입력 전압 | 24~75VDC |
| 출력 전류 | 1.5~7.8A (피크) |
| 제어 모드 |
펄스와 방향, CW & CCW |
| 제어 신호 | 5VDC 및 24VDC 호환 |
|
마이크로 스텝 범위 |
8가지 타입, 5-256 마이크로 스텝 설정, 1000~51200 펄/라운드 |
| 정지 전류 | 50% 또는 90% 점퍼 설정 |
| 특별 기능 | 자동 튜닝, 자기 테스트, 경보 출력, 부하 관성 선택 |
|
입력 신호 필터링 |
이용 가능, 개방되지 않습니다. |
| 보호 |
금속, 높은 EMC 성능, 다단계 전기 보호 |
| 매칭 모터 | 3단계 스테퍼 모터에 적응 |
| 전력 공급 업체 | 6A 이상 DC 전원 공급 장치에 적응 |
3스텝 드라이버 외부 인터페이스
4LED 상태 표시기 설명
LED 상태 표시기, 운전자의 작업 상태 또는 비정상적인 원인을 확인 할 수 있습니다.
5출력 현재 설정
| 스위치 설정 | 피크 전류 /A | ||
| SW1 | SW2 | SW3 | |
| 켜 | 켜 | 켜 | 7.8 |
| 시작 | 켜 | 켜 | 7.0 |
| 켜 | 시작 | 켜 | 5.8 |
| 시작 | 시작 | 켜 | 5.2 |
| 켜 | 켜 | 시작 | 4.0 |
| 시작 | 켜 | 시작 | 3.0 |
| 켜 | 시작 | 시작 | 2.0 |
| 시작 | 시작 | 시작 | 1.5 |
Idel 전류 설정
| DIP | ||
| SW4 | 시작 | 가동 전류의 50% |
| 켜 | 작동 전류의 90% |
6DIP 스위치 시팅
| Y3SD3 | ||||
| SW5 | SW6 | SW7 |
마이크로 발자국 |
맥박 /라운드 |
| 켜 | 켜 | 켜 | 256 | 51200 |
| 시작 | 켜 | 켜 | 32 | 6400 |
| 켜 | 시작 | 켜 | 25 | 5000 |
| 시작 | 시작 | 켜 | 20 | 4000 |
| 켜 | 켜 | 시작 | 16 | 3200 |
| 시작 | 켜 | 시작 | 10 | 2000 |
| 켜 | 시작 | 시작 | 8 | 1600 |
| 시작 | 시작 | 시작 | 5 | 1000 |
7제어 신호
입력 신호에 대한 설명은 다음과 같습니다.
| 표시 | 터미널 이름 | 기능 |
| STEP |
펄스 신호 |
5-24V/NPN/PNP 신호를 수신합니다. |
| DIR |
방향 신호 |
5-24V/NPN/PNP 신호를 수신합니다. |
| EN |
신호를 켜 |
5-24V/NPN/PNP 신호를 수신합니다. EN 입력 없음, 모터 활성화 |
8연결
입력 연결:
입력 연결:
9기계적 차원
|
