| 브랜드 이름: | YARAK |
| 모델 번호: | Y2SED1 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |

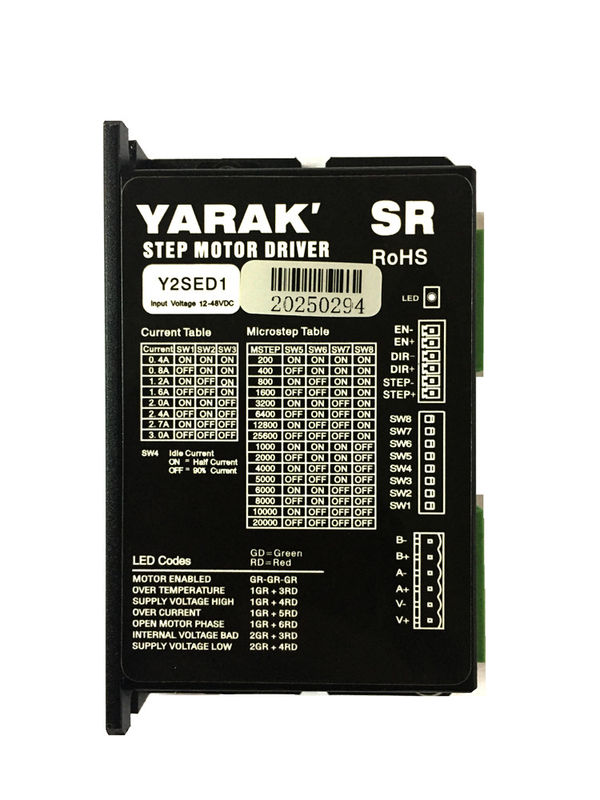

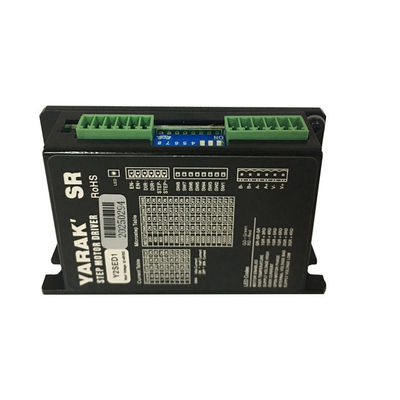

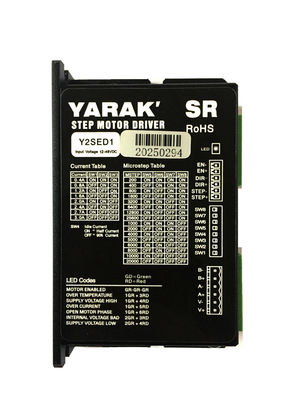

Y2SED1 3.0A 2단계 DC 스테퍼 드라이브 Nema 8에서 17 하이브리드 스테퍼 모터
1제품 개요
이 Y2SED1은 가격 경쟁력 있는 하이브리드 스테퍼 드라이버로 뛰어난 성능과 높은 신뢰성, 긴 수명으로 가격에 민감한 애플리케이션과 고객에게 이상적입니다.
단계 모터 드라이브는 정의 된 컨트롤러로 작용하기 위해 단계 모터를 작동시키는 데 사용됩니다.단계 드라이브는 모터가 예상 위치에 단계별로 회전하도록 단계 순서와 주파수 신호로 수신 제어 신호를 변환.
동시에 출력 시퀀스 주파수를 조정하여 모터 가속, 둔화 및 속도를 제어하여 응용 프로그램에서 필요한 움직임을 달성 할 수 있습니다.
스텝 드라이브의 제어 신호는 주로 펄스 플러스 방향 유형, CW CCW 유형, 외부 IO 신호 속도 제어 유형, 필드 버스 제어 유형, 예를 들어 EtherCAT, CanOpen, Profit net,등등.
에코더가 있거나 없는 스테프 모터에 기반하여, 스테프 드라이버는 오픈 루프 스테프 모터 드라이버와 폐쇄 루프 스테프 모터 드라이버로 나눌 수 있습니다. 일반적으로,닫힌 루프 단계 시스템은 더 나은 성능을 가지고 있습니다., 예를 들어 단계 손실, 난방, 출력 토크 등에 대한 큰 개선오픈 루프 스테퍼 또한 많은 응용 프로그램에서 만족스럽고 충분한 성능을 가지고.
단계 드라이브는 공장 자동화, 조각 기계, 전자 제품 제조, 물류 분류, 로봇, 다양한 특수 자동화 장비, 의료 장비,CNC 기계 도구, 레이저 장비, 인쇄 기계, 재료 처리, 안전 시스템, 내비게이션 시스템, 산업 시험 및 측정 등과 같은 많은 분야가 있습니다.
2주요 기술 사양
| 항목 | 설명 |
| 입력 전압 | 15~48VdC |
| 출력 전류 | 0.4~3.0A (피크) |
| 제어 모드 |
펄스와 방향, CW&CCW |
| 제어 신호 | 5VDC 및 24VDC 호환 |
|
마이크로 스텝 범위 |
16 타입, 1~28 마이크로 스텝 설정, 200~25600 풀/라운드 |
| 정지 전류 | DIP 스위치를 설정하여 50% 또는 90% |
| 특별 기능 |
비동기 상태에서 전류를 줄이고, 저속 영역에서 반공명, 입력 신호 필터링, 다이얼 마이크로스텝, 자기 검사 오류 등 |
| 보호 |
금속, 높은 EMC 성능, 다단계 전기 보호 |
| 매칭 모터 | Nema8에서 Nema17의 스테이퍼 모터에 적응 |
3스텝 드라이버 외부 인터페이스
4LED 상태 표시기 설명
LED 상태 표시기, 운전자의 작업 상태 또는 비정상적인 원인을 확인 할 수 있습니다.
5출력 현재 설정
|
스위치 설정 |
Y2SED1 |
||
|
SW1 |
SW2 |
SW3 |
정점 전류/A |
|
켜 |
켜 |
켜 |
3.0 |
|
시작 |
켜 |
켜 |
2.7 |
|
켜 |
시작 |
켜 |
2.4 |
|
시작 |
시작 |
켜 |
2.0 |
|
켜 |
켜 |
시작 |
1.6 |
|
시작 |
켜 |
시작 |
1.2 |
|
켜 |
시작 |
시작 |
0.8 |
|
시작 |
시작 |
시작 |
0.4 |
Idel 전류 설정
| DIP | 상태 | 설명 |
| SW4 | 시작 | 전류의 50%를 설정 |
| 오프 | 전류의 90%를 설정 |
6DIP 스위치 시팅
| 스위치 설정 | Y2SA2 | ||||
| SW5 | SW6 | SW7 | SW8 | 마이크로 스텝 | 펄스/라운드 |
| 켜 | 켜 | 켜 | 켜 | 100 | 20000 |
| 시작 | 켜 | 켜 | 켜 | 50 | 10000 |
| 켜 | 시작 | 켜 | 켜 | 40 | 8000 |
| 시작 | 시작 | 켜 | 켜 | 30 | 6000 |
| 켜 | 켜 | 시작 | 켜 | 25 | 5000 |
| 시작 | 켜 | 시작 | 켜 | 20 | 4000 |
| 켜 | 시작 | 시작 | 켜 | 10 | 2000 |
| 시작 | 시작 | 시작 | 켜 | 5 | 1000 |
| 켜 | 켜 | 켜 | 시작 | 128 | 25600 |
| 시작 | 켜 | 켜 | 시작 | 64 | 12800 |
| 켜 | 시작 | 켜 | 시작 | 32 | 6400 |
| 시작 | 시작 | 켜 | 시작 | 16 | 3200 |
| 켜 | 켜 | 시작 | 시작 | 8 | 1600 |
| 시작 | 켜 | 시작 | 시작 | 4 | 800 |
| 켜 | 시작 | 시작 | 시작 | 2 | 400 |
| 시작 | 시작 | 시작 | 시작 | 1 | 200 |
7제어 신호
입력 신호에 대한 설명은 다음과 같습니다.
| 표시 | 터미널 이름 | 기능 |
| STEP |
펄스 신호 (CW) |
5-24V/NPN/PNP 신호를 수신합니다. |
| DIR |
방향 신호 (CCW) |
5-24V/NPN/PNP 신호를 수신합니다. |
| EN |
신호를 켜 |
5-24V/NPN/PNP 신호를 수신합니다. EN 입력 없음, 모터 활성화 |
참고: CW&CCW 함수는 내부 점퍼 선택에 의해 활성화됩니다.
9연결
입력 연결:
10기계적 차원
|
