| 브랜드 이름: | YARAK |
| 모델 번호: | Y2SED3 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |

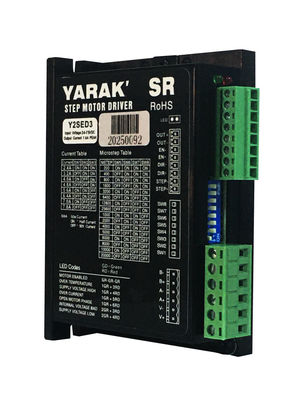

Y2SED3 7.8A 2단계 DC 스테퍼 드라이브 및 경보 출력 24-75VDC 입력 t Nema 34 하이브리드 스테퍼 모터
1제품 개요
이 Y2SED3는 가격 경쟁력 있는 하이브리드 스테퍼 드라이버로, 뛰어난 성능과 높은 신뢰성, 긴 수명으로, 가격에 민감한 애플리케이션과 고객에게 이상적입니다.
스텝 모터 드라이버는 전기 펄스를 모터 모션 제어 전류로 변환하여 정확한 모션 제어를 실현하는 장치입니다. 스텝 모터 드라이버가 제어 펄스를 수신하면,운전자는 대응 회전 움직임을 생성하기 위해 단계 모터의 전류를 제어합니다.각 펄스는 회전하거나 움직일 수 있습니다. 축적 된 펄스를 통해 정확한 움직임 제어 효과를 얻기 위해.
스테퍼 드라이버의 운전 방식에 따르면, 주로 세 가지 유형의 운전 방법이 있습니다: 전체 단계 운전, 반 단계 운전, 분할 운전 또는 마이크로 단계 운전.주요 차이점은 제어 정확도가 다르며 마이크로 스텝 드라이브는 가장 높은 정확도를 가지고 있습니다, 더 부드럽게 모터를 회전 할 수 있습니다. 전체 단계 및 반 단계 운전은 많이 사용되지 않습니다, 그래서 우리는 분할 운전자에 집중합니다.
하위 단계 드라이버는 두 가지 장점이 있습니다: 극히 낮은 진동과 높은 위치 정확성, 따라서 단계 드라이버가 필요한 모든 응용 프로그램에서 사용할 수 있습니다.기본 원칙은 모터의 두 코일이 각각 시노스와 코시노 파도의 마이크로 단계에 따라 제어된다는 것입니다, 그래서 단계 거리는 여러 마이크로 단계로 나눌 수 있습니다. 예를 들어, 8 분할 드라이버는 각 라운드에 200 * 8 = 1600 펄스가 필요합니다. 현재,분할은 쉽게 128 세분화를 달성 할 수 있습니다.128*200 = 25600개의 펄스가 필요하다는 뜻입니다.
단계 드라이브는 공장 자동화, 조각 기계, 전자 제품 제조, 물류 분류, 로봇, 다양한 특수 자동화 장비, 의료 장비,CNC 기계 도구, 레이저 장비, 인쇄 기계, 재료 처리, 안전 시스템, 내비게이션 시스템, 산업 시험 및 측정 등과 같은 많은 분야가 있습니다.
2주요 기술 사양
| 항목 | 설명 |
| 입력 전압 | 24~75VdC |
| 출력 전류 | 2.4~7.8A (피크) |
| 제어 모드 |
펄스와 방향, CW&CCW |
| 제어 신호 | 5VDC 및 24VDC 호환 |
|
마이크로 스텝 범위 |
16 타입, 1~28 마이크로 스텝 설정, 200~25600 풀/라운드 |
| 정지 전류 | DIP 스위치를 설정하여 50% 또는 90% |
| 특별 기능 |
비동기 상태에서 전류를 줄이고, 저속 영역에서 반공명, 입력 신호 필터링, 다이얼 마이크로스텝, 자기 검사 오류 등 |
| 보호 |
금속, 높은 EMC 성능, 다단계 전기 보호 |
| 매칭 모터 | 네마 34의 스테프 모터에 적응 |

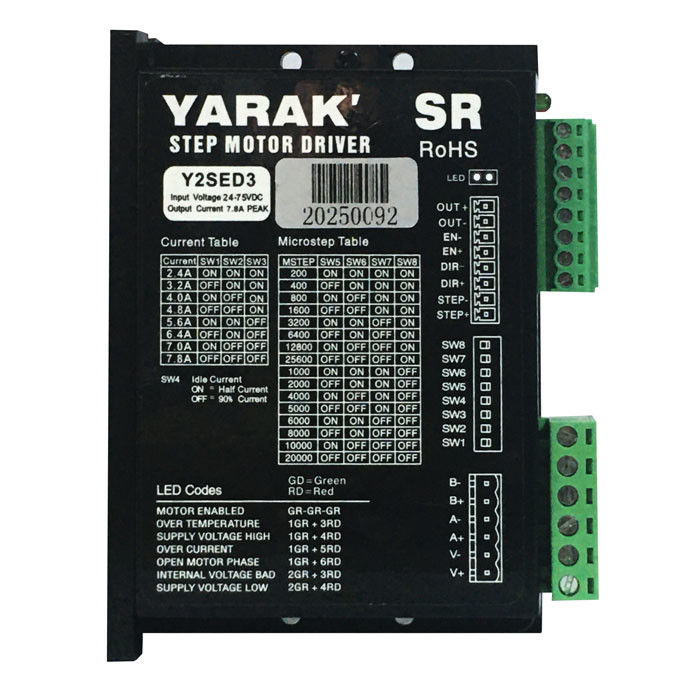

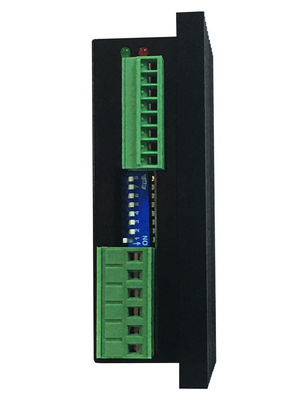

3스텝 드라이버 외부 인터페이스
4LED 상태 표시기 설명
LED 상태 표시기, 운전자의 작업 상태 또는 비정상적인 원인을 확인 할 수 있습니다.
5출력 현재 설정
|
스위치 설정 |
Y2SED1 |
||
|
SW1 |
SW2 |
SW3 |
정점 전류/A |
|
켜 |
켜 |
켜 |
7.8 |
|
시작 |
켜 |
켜 |
7.0 |
|
켜 |
시작 |
켜 |
6.4 |
|
시작 |
시작 |
켜 |
5.6 |
|
켜 |
켜 |
시작 |
4.8 |
|
시작 |
켜 |
시작 |
4.0 |
|
켜 |
시작 |
시작 |
3.2 |
|
시작 |
시작 |
시작 |
2.4 |
Idel 전류 설정
| DIP | 상태 | 설명 |
| SW4 | 시작 | 전류의 50%를 설정 |
| 오프 | 전류의 90%를 설정 |
6DIP 스위치 시팅
| 스위치 설정 | Y2SA2 | ||||
| SW5 | SW6 | SW7 | SW8 | 마이크로 스텝 | 펄스/라운드 |
| 켜 | 켜 | 켜 | 켜 | 100 | 20000 |
| 시작 | 켜 | 켜 | 켜 | 50 | 10000 |
| 켜 | 시작 | 켜 | 켜 | 40 | 8000 |
| 시작 | 시작 | 켜 | 켜 | 30 | 6000 |
| 켜 | 켜 | 시작 | 켜 | 25 | 5000 |
| 시작 | 켜 | 시작 | 켜 | 20 | 4000 |
| 켜 | 시작 | 시작 | 켜 | 10 | 2000 |
| 시작 | 시작 | 시작 | 켜 | 5 | 1000 |
| 켜 | 켜 | 켜 | 시작 | 128 | 25600 |
| 시작 | 켜 | 켜 | 시작 | 64 | 12800 |
| 켜 | 시작 | 켜 | 시작 | 32 | 6400 |
| 시작 | 시작 | 켜 | 시작 | 16 | 3200 |
| 켜 | 켜 | 시작 | 시작 | 8 | 1600 |
| 시작 | 켜 | 시작 | 시작 | 4 | 800 |
| 켜 | 시작 | 시작 | 시작 | 2 | 400 |
| 시작 | 시작 | 시작 | 시작 | 1 | 200 |
7제어 신호
입력 신호에 대한 설명은 다음과 같습니다.
| 표시 | 터미널 이름 | 기능 |
| STEP |
펄스 신호 (CW) |
5-24V/NPN/PNP 신호를 수신합니다. |
| DIR |
방향 신호 (CCW) |
5-24V/NPN/PNP 신호를 수신합니다. |
| EN |
신호를 켜 |
5-24V/NPN/PNP 신호를 수신합니다. EN 입력 없음, 모터 활성화 |
참고: CW 및 CCW 함수는 내부 점퍼 설정에 의해 활성화됩니다.
9연결
입력 연결:
출력 연결
10기계적 차원
|
