| 브랜드 이름: | PRMCAS |
| 모델 번호: | AL070 시리즈 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각각 통을 위한 10 PC |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험
AL070 시리즈 비율 3 ~ 100 초고 정밀성 나선 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
PRMCAS 초고 정밀 AL070 SERIES 나선 가어 행성 가어 박스는 고급 산업 자동화 분야에서 널리 사용되고 있으며 전 세계 고객들에게 큰 평가를 받고 있습니다.
카이플 PRMCAS 나선용 기어 행성 기어박스 산업 자동화 응용 프로그램
기계 제조:나선 기어 행성 적도기는 턴, 프레싱 머신, 밀링 머신 등 기계 도구의 다양한 로터 구성 요소를 구동하고 구동하는 데 사용할 수 있습니다.
포장 기계:나선 기어 행성 적도기는 밀폐 기계와 프린터와 같은 다양한 포장 장비의 드라이버를 운전하여 효율적이고 정확한 포장 움직임을 달성하는 데 사용할 수 있습니다.
직물 기계:헬리컬 기어 행성 환기는 직물 생산 장비의 전송에 사용할 수 있습니다. 직물 엮기 기계, 롤링 기계,인쇄 및 염색 기계 생산 효율과 제품 품질을 향상시키기 위해.
인쇄기:정밀하고 빠른 인쇄 프로세스를 달성하기 위해 플라스틱 프린터, 평면 프린터, 소프트 프린터 등 인쇄 장비의 전송에 나선 기어 행성 적량기는 사용할 수 있습니다..
항공우주 분야:나선 기어 행성 감소기는 항공기, 미사일, 위성, 항공우주 및 기타 항공우주 분야에서 널리 사용되는 고 정밀, 고 성능, 고 신뢰성 힘으로 사용될 수 있습니다.
자동차 산업:행성의 환속기는 변속기, 엔진, 허브 환속기, 전력 전송기,자동차의 전력 및 연료 경제를 향상시키기 위해 자동차 산업의 클러치 및 기타 구성 요소.
석유화학 산업 분야:행성 감소기는 석유, 화학 산업 및 기타 분야에 적용 할 수 있습니다. 천연 가스, 화학 생산 과정에서 드라이버 장비로 사용됩니다.
의료 장비:헬리컬 기어 행성 환기는 X-선 기계, CT 기계와 같은 의료 장비의 전송에 사용할 수 있습니다.의료 장비의 안정성과 정확성을 보장하기 위해 핵 자기 공명.
금속 기계:헬리컬 기어 행성 환기는 롤링 기계와?? 기 기계와 같은 금속 생산 장비의 전송에 사용되어 생산 효율성과 제품 품질을 향상시킬 수 있습니다..
다양한 산업용 로봇:헬리컬 기어 행성 적도기는 다양한 산업용 로봇의 전송 및 실행 기관에 사용할 수 있으며 로봇의 정확성과 실행 효율성을 향상시킵니다.
위는 많은 다른 분야에 적용 될 수 있는 나선 기어 행성 적도기에 적용되는 기계 세그먼트 중 일부입니다.
다른 성능 사양이 필요한 경우 sales@zionkaifull.com 또는 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
AL070시리즈 나선식 변속기 행성 변속기 일반 기술 사양
| 입력 속도 (RPM) | 3000 | ||||
| 최대 입력 속도 (RPM) | 6000 | ||||
| 최대 근원력 (N) | 1200 | ||||
| 최대 축력 (N) | 1100 | ||||
| 효율성 (%) | 1단계에서는 97% 또는 2단계에서는 95% | ||||
| 소음 (dB) | 60 | ||||
| 평균 수명 (시간) | 20000 | ||||
AL0701단계 모델 시리즈 주요 기술 데이터
| 구조 | 1단계 | ||||
| 감소율 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 정차 출력 토크 (N) | 18 | 27 | 27 | 27 | 18 |
| 비상 정지 토크 (N) | 54 | 81 | 81 | 81 | 54 |
| 로터 이너티(kgcm2) | 0.16 | 0.14 | 0.13 | 0.13 | 0.13 |
| 블랙래시 (arcmin) |
2가지 유형: P0 정밀도를 위한 3arcmin |
||||
AL0702단계 모델 시리즈 주요 기술 데이터
| 구조 | 2단계 | ||||||||||
| 감소율 | 15 | 16 | 20 | 25 | 28 | 30 | 35 | 40 | 50 | 70 | 100 |
| 정차 출력 토크 (N) | 35 | 37 | 37 | 37 | 37 | 27 | 37 | 37 | 37 | 27 | 18 |
| 비상 정지 토크 (N) | 105 | 111 | 111 | 111 | 111 | 81 | 111 | 111 | 111 | 81 | 54 |
| 로터 관성 (kg.cm2) | 0.127 | 1.088 | 0.075 | 0.075 | 0.064 | 0.064 | 0.064 | 0.064 | 0.075 | 0.075 | 0.075 |
| 블랙래시 (arcmin) |
2가지 유형: P0의 <5arcmin정확성 |
||||||||||
당신은 특정 기어박스의 기계적 도면 또는 기계적 도면의 사용자 정의가 필요하면 sales@zionkaifull.com 또는 WhatsApp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
참고:모델 선택에 어려움을 발견하면, 그냥 친절하게 저희에게 연락하고 가장 적절한 절제기를 추천하거나맞춤형.

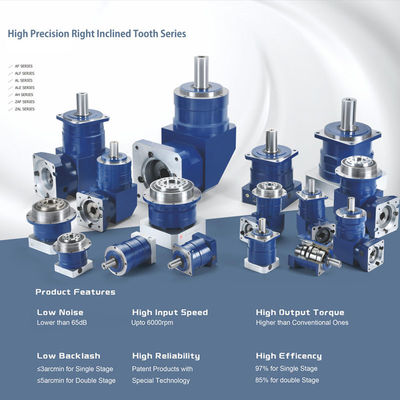

더 많은 종류의 헬리컬 기어 행성 기어박스 사용 가능
의직변 변속기 플래닛 줄기기와 나선 변속기 플래닛 줄기기의 주요 차이점다음과 같습니다.
직지 또는 스퍼 기어 행성 적도기의 구조는 상대적으로 간단하며, 행성 기어, 태양 기어, 링 기어, 껍질로 구성됩니다.하지만 전체적인 장비는 직접 매싱에 직접 들어갑니다.. 따라서 직선 기어 행성 감소기는 태양의 기어에 중심을 두고 있습니다. 태양 기어와 행성 기어의 매시 지역은 크다.직렬 기어의 매시 라인은 기어 축에 평행한 직선입니다큰 직렬 gear reducer는 혼합 장비와 같은 정확성 요구 사항이 적은 경우에 더 적합한 이중 지원 또는 단일 지원 구조를 사용할 수 있습니다.컨베이어 벨트 기계, 충전 장비, 그리고 다른 비교적 간단한 경우.
음향 또는 나선 기어 행성 적도기의 구조는 직지 기어보다 더 복잡합니다. 주요 구성은 내부에 행성 기어 랙입니다. 태양 바퀴, 행성 바퀴,그리고 외장구태양 바퀴의 기어는 행성 바퀴의 작동을 주도합니다. 행성 바퀴는 외부 기어에 있고 태양 바퀴는 회전합니다. 이 행성 기어 프레임은 작동합니다.그리고 나서 출력 전력은 출력. 짧은 너무 긴 짧은 접촉에서 라인은 점진적인 매싱의 과정입니다. 따라서 매싱에 출입하고 매싱에 출입하는 슬라이드 기어의 영향이 더 낫다는 것이 알려져 있습니다.대각 gear reducer의 접촉 표면의 대각선 선으로 인해, 변속기 변속기의 오류는 작으며, 또한 이중 지원 및 단일 지원을 사용할 수 있습니다. 그것은 높은 효율, 높은 토크 및 기타 특성을 가지고 있습니다.
|
