| 브랜드 이름: | PRMCAS |
| 모델 번호: | AL090 시리즈 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각각 통을 위한 10 PC |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

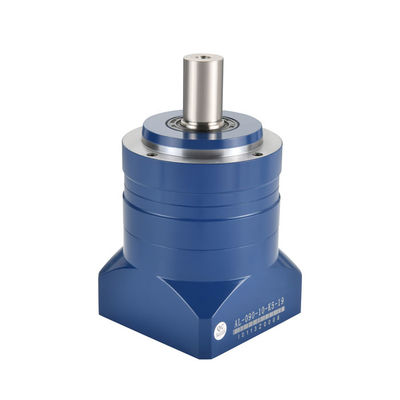

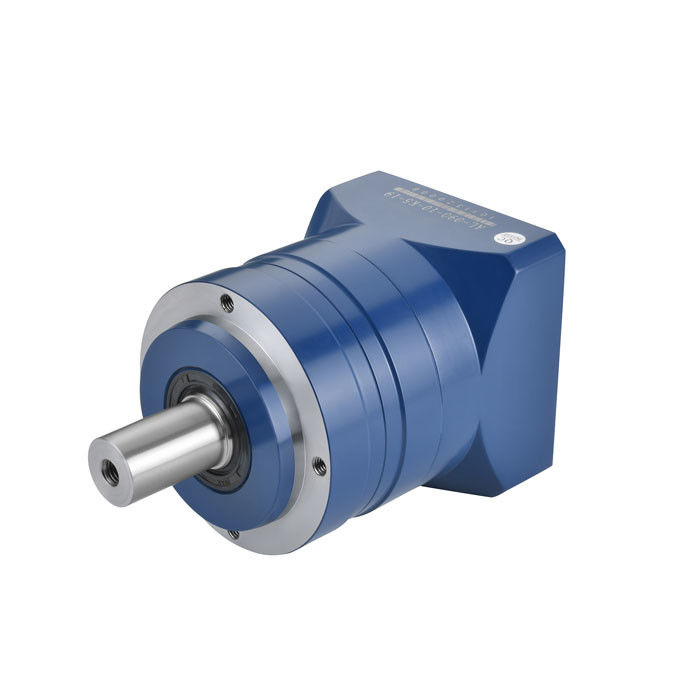

AL090 시리즈 비율 3 ~ 100 초고 정밀성 나선 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
AF 시리즈 및 AL 시리즈 나선 기어 행성 gearboxes 성능은 동일하며 주요 차이점은 출력 설치 플랜지 유형이 다릅니다.각종 용도의 요구 사항을 충족시키는.
카이풀 PRMCAS 초고 정밀 AL090 시리즈 나선용 기어 행성 기어박스는 고급 산업 자동화 분야에서 널리 사용되고 있으며 전 세계 고객에게 큰 평가를 받고 있습니다.
우리의 나선 기어 행성 기어 박스 산업 자동화 응용
기계 제조:나선 기어 행성 적도기는 턴, 프레싱 머신, 밀링 머신 등 기계 도구의 다양한 로터 구성 요소를 구동하고 구동하는 데 사용할 수 있습니다.
포장 기계:나선 기어 행성 적도기는 밀폐 기계와 프린터와 같은 다양한 포장 장비의 드라이버를 운전하여 효율적이고 정확한 포장 움직임을 달성하는 데 사용할 수 있습니다.
직물 기계:헬리컬 기어 행성 환기는 직물 생산 장비의 전송에 사용할 수 있습니다. 직물 엮기 기계, 롤링 기계,인쇄 및 염색 기계 생산 효율과 제품 품질을 향상시키기 위해.
인쇄기:정밀하고 빠른 인쇄 프로세스를 달성하기 위해 플라스틱 프린터, 평면 프린터, 소프트 프린터 등 인쇄 장비의 전송에 나선 기어 행성 적량기는 사용할 수 있습니다..
항공우주 분야:나선 기어 행성 감소기는 항공기, 미사일, 위성, 항공우주 및 기타 항공우주 분야에서 널리 사용되는 고 정밀, 고 성능, 고 신뢰성 힘으로 사용될 수 있습니다.
자동차 산업:행성의 환속기는 변속기, 엔진, 허브 환속기, 전력 전송기,자동차의 전력 및 연료 경제를 향상시키기 위해 자동차 산업의 클러치 및 기타 구성 요소.
석유화학 산업 분야:행성 감소기는 석유, 화학 산업 및 기타 분야에 적용 할 수 있습니다. 천연 가스, 화학 생산 과정에서 드라이버 장비로 사용됩니다.
의료 장비:헬리컬 기어 행성 환기는 X-선 기계, CT 기계와 같은 의료 장비의 전송에 사용할 수 있습니다.의료 장비의 안정성과 정확성을 보장하기 위해 핵 자기 공명.
금속 기계:헬리컬 기어 행성 환기는 롤링 기계와?? 기 기계와 같은 금속 생산 장비의 전송에 사용되어 생산 효율성과 제품 품질을 향상시킬 수 있습니다..
다양한 산업용 로봇:헬리컬 기어 행성 적도기는 다양한 산업용 로봇의 전송 및 실행 기관에 사용할 수 있으며 로봇의 정확성과 실행 효율성을 향상시킵니다.
위는 많은 다른 분야에 적용 될 수 있는 나선 기어 행성 적도기에 적용되는 기계 세그먼트 중 일부입니다.
다른 성능 사양이 필요한 경우 sales@zionkaifull.com 또는 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
AL090시리즈 나선속기 행성속기장 일반 기술 사양
| 입력 속도 (RPM) | 3000 | ||||
| 최대 입력 속도 (RPM) | 6000 | ||||
| 최대 근원력 (N) | 2400 | ||||
| 최대 축력 (N) | 2000 | ||||
| 효율성 (%) | 1단계에서는 97% 또는 2단계에서는 95% | ||||
| 소음 (dB) | 62 | ||||
| 평균 수명 (시간) | 20000 | ||||
AL090 시리즈 1단계 모델 주요 기술 데이터
| 구조 | 1단계 | ||||
| 감소율 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 정차 출력 토크 (N) | 50 | 75 | 75 | 75 | 50 |
| 비상 정지 토크 (N) | 150 | 225 | 225 | 225 | 150 |
| 로터 이너티(kgcm2) | 0.61 | 0.48 | 0.47 | 0.47 | 0.44 |
| 블랙래시 (arcmin) |
2가지 종류: <3arcminP0 정밀도 |
||||
AL090 시리즈 2단계 모델 주요 기술 데이터
| 구조 | 2단계 | ||||||||||
| 감소율 | 15 | 16 | 20 | 25 | 28 | 30 | 35 | 40 | 50 | 70 | 100 |
| 정차 출력 토크 (N) | 90 | 96 | 96 | 96 | 96 | 87 | 96 | 96 | 96 | 87 | 50 |
| 비상 정지 토크 (N) | 270 | 288 | 288 | 288 | 288 | 261 | 288 | 288 | 288 | 261 | 150 |
| 로터 관성 (kg.cm2) | 0.72 | 0.5 | 0.44 | 0.44 | 0.39 | 0.39 | 0.39 | 0.39 | 0.39 | 0.39 | 0.39 |
| 블랙래시 (arcmin) |
2가지 유형: P0 정밀도에 대한 <5arcmin |
||||||||||
기계적 도면의 사용자 정의가 필요한 경우, sales@zionkaifull.com, 또는 WhatsApp +8618682160096에 의해 언제든지 저희에게 연락하십시오. 또한 특정 기어박스의 기계적 도면이 필요하면,저희도 연락해 주시기 바랍니다..
참고:모델 선택에 어려움을 발견하면, 그냥 친절하게 저희에게 연락하고 가장 적절한 절제기를 추천하거나맞춤형.

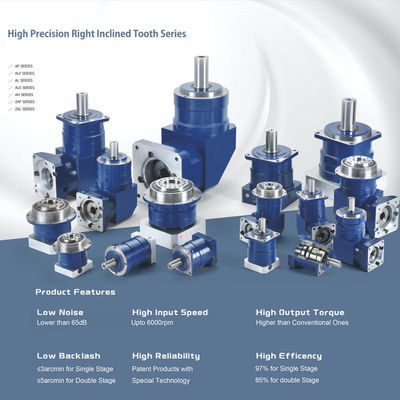

더 많은 종류의 헬리컬 기어 행성 기어박스 사용 가능
의직변 변속기 플래닛 줄기기와 나선 변속기 플래닛 줄기기의 주요 차이점다음과 같습니다.
첫째, 나선속과 직선속의 구조적 차이.
행성 축소기는 행성 바퀴, 태양 바퀴 및 내부 기어로 구성되며 나선 기어와 직선 기어의 차이점은 행성 바퀴의 모양에 있습니다.나선형 행성 가속 기계의 기어 기울어, 직렬 기어 행성의 가속은 행성의 축에 평행합니다.
두 번째로, 나선용 기구와 직선용 기기의 효율 차이
같은 조건에서, 절단 기어 플래닛 감소기의 효율은 직렬 기어 플래닛 느림보다 낮습니다.이것은 행성 환기의 행성 바퀴가 기울어 있기 때문입니다, 이것은 베어링 상속을 더 강력하고 마찰 손실을 증가시킵니다. 직역 행성 저속 기계는 전송 용량을 더 잘 사용할 수 있습니다.그리고 그 효율성은 향상되었습니다..
셋째, 나선속과 직선속의 소음차입니다.
행성 적도기의 행성 바퀴는 기울어지고, 기어 매시링 때 특정 방사력 힘이 발생하여 전송 중에 진동과 소음을 증가시킵니다.직렬 기어 행성 감소기의 기어 평행은 전송 중에 진동과 소음을 감소따라서, 소음 측면에서, 직렬 행성 감소기는 나선 행성 감소기에 우월합니다.
요약하자면, 나선형 및 직역 플래닛 환기는 다른 장단점이 있으며, 응용 시나리오도 다릅니다. 높은 효율성과 낮은 소음 측면에서,직역 행성 절감기는 직역 행성 절감기보다 낫습니다., 높은 토크와 고 정밀 전송의 측면에서, 나선 기어 행성 감소기의 성능은 더 낫습니다. 실제 사용에서,해당 제품은 실제 현장에 따라 선택해야합니다..
|
