| 브랜드 이름: | PRMCAS |
| 모델 번호: | AL155 시리즈 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각각 통을 위한 10 PC |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

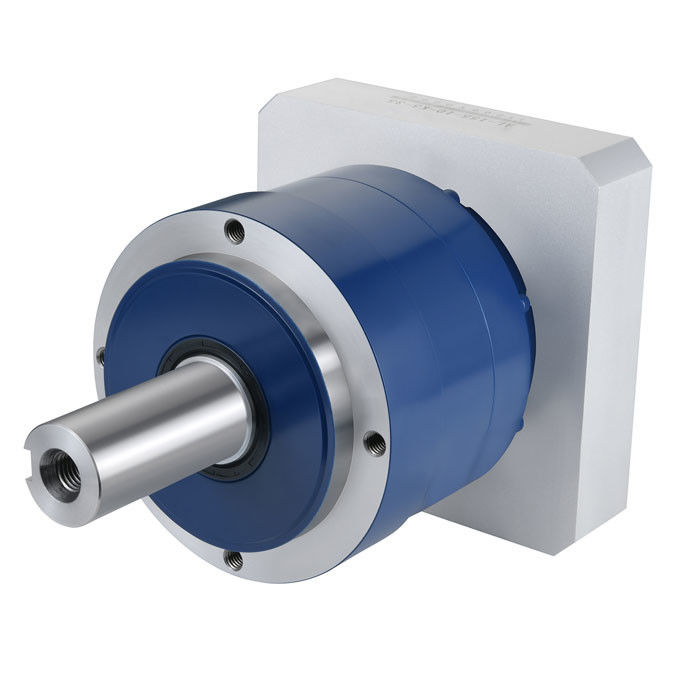

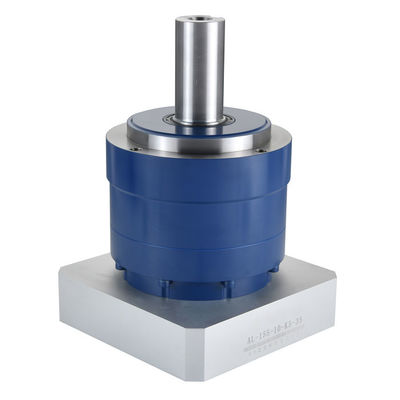

AL115 시리즈 비율 3 ~ 100 초고 정밀성 나선 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
AF 시리즈 및 AL 시리즈 나선 기어 행성 gearboxes 성능은 동일하며 주요 차이점은 출력 설치 플랜지 유형이 다릅니다.각종 용도의 요구 사항을 충족시키는.
카이풀 PRMCAS 초고 정밀 AL155 시리즈 나선용 기어 행성 기어박스는 고급 산업 자동화 분야에서 널리 사용되고 있으며 전 세계 고객에게 큰 평가를 받고 있습니다.
카이플 PRMCAS 나선용 기어 행성 기어박스 산업 자동화 응용 프로그램
기계 제조:나선 기어 행성 적도기는 턴, 프레싱 머신, 밀링 머신 등 기계 도구의 다양한 로터 구성 요소를 구동하고 구동하는 데 사용할 수 있습니다.
포장 기계:나선 기어 행성 적도기는 밀폐 기계와 프린터와 같은 다양한 포장 장비의 드라이버를 운전하여 효율적이고 정확한 포장 움직임을 달성하는 데 사용할 수 있습니다.
직물 기계:헬리컬 기어 행성 환기는 직물 생산 장비의 전송에 사용할 수 있습니다. 직물 엮기 기계, 롤링 기계,인쇄 및 염색 기계 생산 효율과 제품 품질을 향상시키기 위해.
인쇄기:정밀하고 빠른 인쇄 프로세스를 달성하기 위해 플라스틱 프린터, 평면 프린터, 소프트 프린터 등 인쇄 장비의 전송에 나선 기어 행성 적량기는 사용할 수 있습니다..
항공우주 분야:나선 기어 행성 감소기는 항공기, 미사일, 위성, 항공우주 및 기타 항공우주 분야에서 널리 사용되는 고 정밀, 고 성능, 고 신뢰성 힘으로 사용될 수 있습니다.
자동차 산업:행성의 환속기는 변속기, 엔진, 허브 환속기, 전력 전송기,자동차의 전력 및 연료 경제를 향상시키기 위해 자동차 산업의 클러치 및 기타 구성 요소.
석유화학 산업 분야:행성 감소기는 석유, 화학 산업 및 기타 분야에 적용 할 수 있습니다. 천연 가스, 화학 생산 과정에서 드라이버 장비로 사용됩니다.
의료 장비:헬리컬 기어 행성 환기는 X-선 기계, CT 기계와 같은 의료 장비의 전송에 사용할 수 있습니다.의료 장비의 안정성과 정확성을 보장하기 위해 핵 자기 공명.
금속 기계:헬리컬 기어 행성 환기는 롤링 기계와?? 기 기계와 같은 금속 생산 장비의 전송에 사용되어 생산 효율성과 제품 품질을 향상시킬 수 있습니다..
다양한 산업용 로봇:헬리컬 기어 행성 적도기는 다양한 산업용 로봇의 전송 및 실행 기관에 사용할 수 있으며 로봇의 정확성과 실행 효율성을 향상시킵니다.
위는 많은 다른 분야에 적용 될 수 있는 나선 기어 행성 적도기에 적용되는 기계 세그먼트 중 일부입니다.
다른 성능 사양이 필요한 경우 sales@zionkaifull.com 또는 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
AL115시리즈 나선식 변속기 행성 변속기 일반 기술 사양
| 입력 속도 (RPM) | 2000 | ||||
| 최대 입력 속도 (RPM) | 3500 | ||||
| 최대 근원력 (N) | 9100 | ||||
| 최대 축력 (N) | 8200 | ||||
| 효율성 (%) | 97 | ||||
| 소음 (dB) | 68 | ||||
| 평균 수명 (시간) | 20000 | ||||
AL155 시리즈 1단계 모델 주요 기술 데이터
| 구조 | 1단계 | ||||
| 감소율 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 정차 출력 토크 (N) | 240 | 360 | 360 | 360 | 240 |
| 비상 정지 토크 (N) | 720 | 1080 | 1080 | 1080 | 720 |
| 로터 이너티(kgcm2) | 12.31 | 7.54 | 7.42 | 7.25 | 7.14 |
| 블랙래시 (arcmin) |
2가지 종류: <3arcminP0 정밀도 |
||||
AL155 시리즈 2단계 모델 주요 기술 데이터
| 구조 | 2단계 | ||||||||||
| 감소율 | 15 | 16 | 20 | 25 | 28 | 30 | 35 | 40 | 50 | 70 | 100 |
| 정차 출력 토크 (N) | 450 | 450 | 564 | 585 | 564 | 360 | 585 | 564 | 585 | 360 | 240 |
| 비상 정지 토크 (N) | 1350 | 1350 | 1692 | 1755 | 1692 | 1080 | 1755 | 1692 | 1755 | 1080 | 720 |
| 로터 관성 (kg.cm2) | 12.35 | 7.47 | 6.65 | 5.81 | 6.34 | 6.34 | 6.34 | 4.08 | 7.5 | 7.5 | 7.5 |
| 블랙래시 (arcmin) |
2가지 유형: P0 정밀도에 대한 <5arcmin |
||||||||||
당신은 특정 기어박스의 기계적 도면 또는 기계적 도면의 사용자 정의가 필요하면 sales@zionkaifull.com 또는 WhatsApp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
참고:모델 선택에 어려움을 발견하면, 그냥 친절하게 저희에게 연락하고 가장 적절한 절제기를 추천하거나맞춤형.
더 많은 종류의 헬리컬 기어 행성 기어박스 사용 가능
의직변 변속기 플래닛 줄기기와 나선 변속기 플래닛 줄기기의 주요 차이점다음과 같습니다.
다른 구조들.내부 태양 바퀴, 큰 행성 바퀴 및 직렬 행성 감소기의 전송 기어 모두 직렬입니다. 내부 태양 바퀴, 큰 행성 바퀴,그리고 행성의 환속기의 변속기는 모두 나선 변속기입니다.
다른 정밀도.직렬 기어 플래닛 줄기기의 첫 번째 수준의 정확도는 일반적으로 10 아크 분 안에 있으며 세부적인 것은 6 아크 분에 도달 할 수 있습니다.헬리컬 플래닛 리드커의 첫 번째 수준의 정확도는 약 5 아크입니다., 그리고 상세한 하나는 1 아크 분에 도달 할 수 있습니다.
서로 다른 토크와 효율이 전달됩니다.직렬 기어 플래닛 감소기는 모터 축 아래에 있으며, 토크는 직렬 기어를 결합하면 토크가 적고 높은 효율은 낮습니다. 변속 장치가 안정적입니다.팽창 강도는 높습니다., 그리고 효율성은 높습니다.
다른 소음.행성 환기의 소음과 진동은 작습니다.
운반 용량은 다릅니다.나선용 기기의 겹치는 계수는 직선용 기기의 겹치는 계수보다 크기 때문에 나선용 기기의 짊어지는 용량은 직선용 기기의 용량보다 높습니다.
행성 스탠드의 지원 방법은 다릅니다.헬리컬 기기의 행성 셰프는 이중 지지 구조가어야 하며, 직선 기기는 이중 지지 또는 단일 지지 구조로 모두 사용할 수 있습니다.
제조와 조립의 난이도는 다릅니다.직지 변속기 절제기가 제조되면 여러 슬라이스 직지 변속기로 처리해야하기 때문에 나선 변속기의 어려움과 경제성이 종종 통합됩니다.
|
