| 브랜드 이름: | PRMCAS |
| 모델 번호: | AH090 시리즈 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각각 통을 위한 10 PC |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

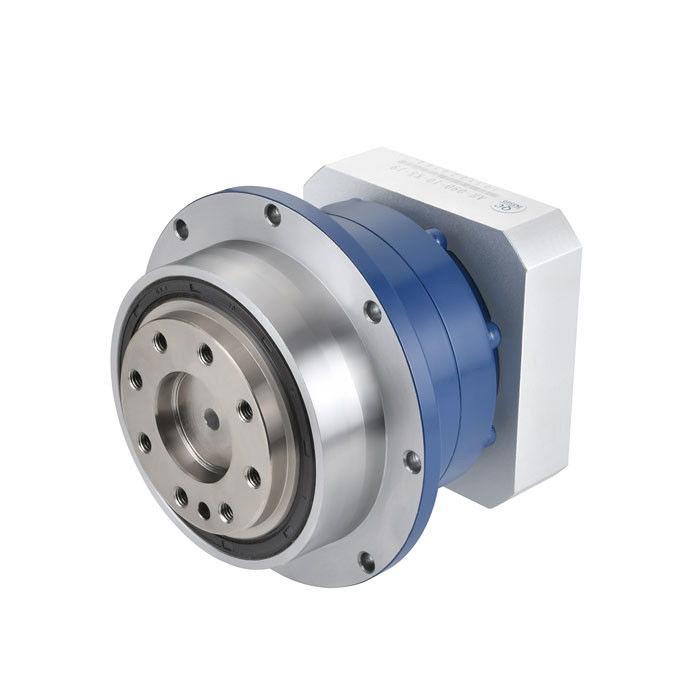

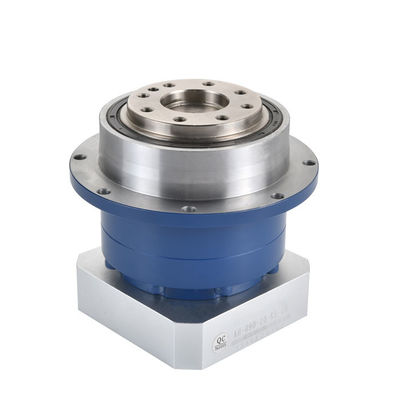

AH090 시리즈 비율 3 ~ 100 초고 정밀성 나선 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
카이풀 PRMCAS 초고 정밀 AH090 시리즈 나선 기어 행성 기어 박스는 고급 산업 자동화 분야에서 널리 사용되고 있으며 전 세계 고객에게 큰 평가를 받고 있습니다.
카이플 PRMCAS 나선용 기어 행성 기어박스 산업 자동화 응용 프로그램
헬리컬 기어 행성 기어박스 기계는 산업 분야에서 널리 사용되며 특히 높은 정확성, 높은 부하 및 높은 신뢰성을 요구하는 응용 프로그램에 적합합니다.예를 들어 CNC 기계 도구, 민간 조각 기계, 의료 장비, 레이저 장비, 자동차 제조, 로봇, 금속 공학 롤링 기계 및 롤링 기계, 항공 우주, 군사 장비, 새로운 에너지 시스템,통신 자동 조절 안테나, 정렬 장비의 과학적 측정, 조선 산업 등
다음은 산업 분야에서 기울기 또는 나선 기어 행성 적도기의 몇 가지 일반적인 응용입니다.
기계 도구 제조
슬라이크 기어 행성 적도기는 기계 도구의 주 축, 입구 송전 및 다른 부품에 사용되어 기계 도구의 움직임 정확성과 안정성을 향상시킬 수 있습니다.
자동 생산 라인
음향 기어 행성 적도기는 운송 벨트, 핸들링 기계,로봇 및 자동화 생산 라인에서의 다른 장비, 정확한 위치 제어 및 효율적인 전송을 달성하기 위해.
포장 기계
기울기 기어 행성 적도기는 포장 기계의 운송, 조립 및 폐쇄 링크를 위해 포장의 정확성과 효율성을 향상시키기 위해 사용할 수 있습니다.
직물 기계
헬리컬 기어 행성 적도기는 섬유 기계의 얇은 가닥 기계, 통합 기계 및 마무리 기계에 비교적 안정적이고 정확한 전송 효과를 달성하기 위해 사용할 수 있습니다.
자동차 산업
기울기 기어 행성 적도기는 자동차 변속기의 중요한 변속 장치입니다. 자동차 산업에서 널리 사용됩니다.
금속 산업
금속 산업에서 나선 기어 행성 적도기는 일반적으로 롤링 머신과 롤링 머신과 같은 전송 메커니즘에 사용됩니다.
선박 산업
기울기 치아 행성 환기의 장점은 선박 산업에서 널리 사용되었습니다. 예를 들어, 호스트, 보조 기계 및 큰 선박의 펌프 장치,슬라이드 치아 행성 환기는 안정적인 출력 토크와 부드러운 전송 효과를 제공할 수 있습니다.
다른 성능 사양이 필요한 경우 sales@zionkaifull.com 또는 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
AH090시리즈 나선식 변속기 행성 변속기 일반 기술 사양
| 입력 속도 (RPM) | 3000 | ||||
| 최대 입력 속도 (RPM) | 6000 | ||||
| 최대 근원력 (N) | 3300 | ||||
| 최대 축력 (N) | 1700 | ||||
| 효율성 (%) | 1단계에서는 97% 또는 2단계에서는 95% | ||||
| 소음 (dB) | 62 | ||||
| 평균 수명 (시간) | 20000 | ||||
AH090 시리즈 1단계 모델 주요 기술 데이터
| 구조 | 1단계 | ||||
| 감소율 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 정차 출력 토크 (N) | 50 | 75 | 75 | 75 | 50 |
| 비상 정지 토크 (N) | 150 | 225 | 225 | 225 | 150 |
| 로터 이너티(kgcm2) | 0.61 | 0.48 | 0.47 | 0.47 | 0.44 |
| 블랙래시 (arcmin) |
2가지 종류: <3arcminP0 정밀도 |
||||
AH090 시리즈 2단계 모델 주요 기술 데이터
| 구조 | 2단계 | ||||||||||
| 감소율 | 15 | 16 | 20 | 25 | 28 | 30 | 35 | 40 | 50 | 70 | 100 |
| 정차 출력 토크 (N) | 90 | 96 | 96 | 96 | 96 | 87 | 96 | 96 | 96 | 87 | 50 |
| 비상 정지 토크 (N) | 270 | 288 | 288 | 288 | 288 | 261 | 288 | 288 | 288 | 261 | 150 |
| 로터 관성 (kg.cm2) | 0.72 | 0.5 | 0.44 | 0.44 | 0.39 | 0.39 | 0.39 | 0.39 | 0.39 | 0.39 | 0.39 |
| 블랙래시 (arcmin) |
2가지 유형: P0 정밀도에 대한 <5arcmin |
||||||||||
당신은 특정 기어박스의 기계적 도면 또는 기계적 도면의 사용자 정의가 필요하면 sales@zionkaifull.com 또는 WhatsApp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
참고:모델 선택에 어려움을 발견하면, 그냥 친절하게 저희에게 연락하고 가장 적절한 절제기를 추천하거나맞춤형.
더 많은 종류의 헬리컬 기어 행성 기어박스 사용 가능
주요 차이점스퍼/직속과 나선속의 행성 절감기는 다음과 같습니다.
직지 또는 스퍼 기어 행성 적도기의 구조는 상대적으로 간단하며, 행성 기어, 태양 기어, 링 기어, 껍질로 구성됩니다.하지만 전체적인 장비는 직접 매싱에 직접 들어갑니다.. 따라서 직선 기어 행성 감소기는 태양의 기어에 중심을 두고 있습니다. 태양 기어와 행성 기어의 매시 지역은 크다.직렬 기어의 매시 라인은 기어 축에 평행한 직선입니다큰 직렬 gear reducer는 혼합 장비와 같은 정확성 요구 사항이 적은 경우에 더 적합한 이중 지원 또는 단일 지원 구조를 사용할 수 있습니다.컨베이어 벨트 기계, 충전 장비, 그리고 다른 비교적 간단한 경우.

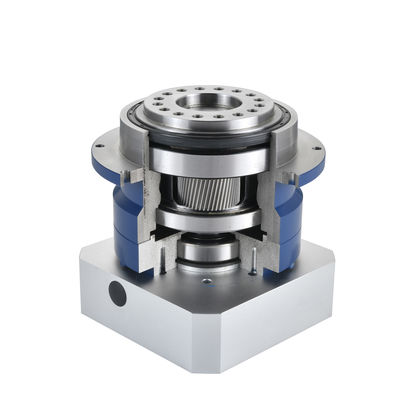

음향 또는 나선 기어 행성 적도기의 구조는 직지 기어보다 더 복잡합니다. 주요 구성은 내부에 행성 기어 랙입니다. 태양 바퀴, 행성 바퀴,그리고 외장구태양 바퀴의 기어는 행성 바퀴의 작동을 주도합니다. 행성 바퀴는 외부 기어에 있고 태양 바퀴는 회전합니다. 이 행성 기어 프레임은 작동합니다.그리고 나서 출력 전력은 출력. 짧은 너무 긴 짧은 접촉에서 라인은 점진적인 매싱의 과정입니다. 따라서 매싱에 출입하고 매싱에 출입하는 슬라이드 기어의 영향이 더 낫다는 것이 알려져 있습니다.대각 gear reducer의 접촉 표면의 대각선 선으로 인해, 변속기 변속기의 오류는 작으며, 또한 이중 지원 및 단일 지원을 사용할 수 있습니다. 그것은 높은 효율, 높은 토크 및 기타 특성을 가지고 있습니다.
|
