| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZAF060 시리즈 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각각 통을 위한 10 PC |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

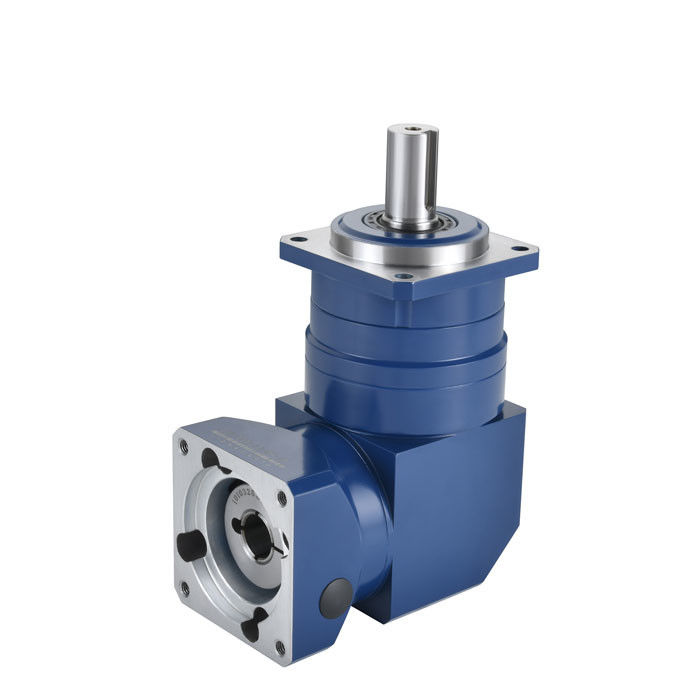

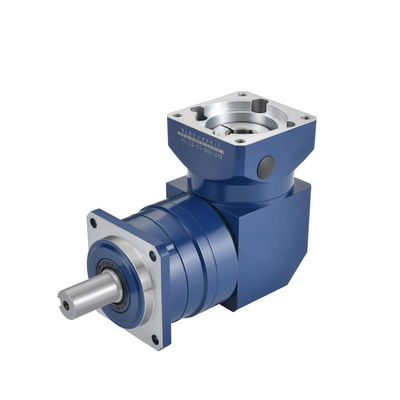

ZAF060 시리즈 RATIO 3 ~ 100 초고 정밀 직각 나선 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
PRMCAS 초고 정밀 ZAF060 시리즈 직각 나선 기어 행성 기어 박스는 고급 산업 자동화 분야에서 널리 사용되고 고객들에게 널리 평가됩니다.
정밀 나선 기어 플래닛 감소기의 적용 범위는 매우 넓습니다.
기계 도구 분야에서, 정밀 기울기 행성 변속기는 CNC 기계 도구, 절단 장비,안정적인 전송과 정밀한 위치 조절을 달성하기 위해.
자동화 장비, 정밀 기울기 기어 행성 환기는 로봇, 물류 장비, 포장 장비 및 기타 분야에서 사용됩니다. 이는 시스템의 정확성과 신뢰성을 향상시킵니다.
또한, 정밀 기울기 기어 행성 감소기는 항공우주, 의료기기, 전자 장비 및 기타 분야에서 널리 사용됩니다.
KAIFULL PRMCAS 헬리컬 기어 행성 기어박스/감축기 특징 주로 아래와 같습니다.
헬리컬 기어 설계:행성 기어 및 태양 기어의 기어 표면은 직지 기어 디자인이 아니라 기울기 각도입니다. 이 기울기 치아 디자인은 기어의 망을 더 부드럽게 만듭니다.장비의 소음과 진동을 줄입니다., 그리고 전송의 안정성과 정확성을 향상시킵니다.
높은 구동 효율성:경사 치아 설계의 사용으로 인해 경사 치아 줄기기는 기어 표면 접촉 면적을 줄이고 마찰 손실을 줄입니다. 따라서,기울기 행성 환기는 높은 전송 효율을 가지고 있으며 출력 끝으로 입력 토크를 더 효과적으로 전달 할 수 있습니다..
높은 토크 밀도:플래닛 리듀서 전송은 다단계 플래닛 바퀴를 통해 입력 토크가 여러 플래닛 바퀴에 분산될 수 있도록 합니다.이 설계는 줄기기의 토크 밀도를 향상시키고 더 작은 부피와 크기에 큰 출력 토크를 제공할 수 있습니다.
콤팩트한 구조:행성의 기어와 태양 기어의 기울기 치아 디자인은 행성의 감소기의 전체 구조를 더 컴팩트하게 만듭니다. 다른 유형의 감소기와 비교하면대각선 기어 행성 줄기 같은 크기의 높은 출력 토크와 전송 비율을 제공할 수 있습니다.
높은 딱딱성과 안정성:행성의 기어와 태양 기어는 고형 구조로 고형성과 안정성을 제공 할 수 있습니다.이것은 감소기 높은 부하와 높은 속도 운동 하에서 더 나은 성능을 보여줍니다, 그리고 정확한 전송 비율과 움직임의 안정성을 유지할 수 있습니다.
신뢰성 및 내구성:음향 행성 환기는 높은 강도 재료와 정밀 제조 공정을 사용하여 높은 신뢰성과 내구성을 가지고 있습니다.그것은 장기 운영에서 안정적인 성능을 유지하고 긴 수명을 가질 수 있습니다..
요약적으로, 절단 기어 행성 가속 기계는 기울기 치아 설계, 높은 전송 효율, 높은 토크 밀도, 컴팩트 구조의 특징을 가지고,높은 딱딱성과 안정성이러한 특성은 정밀 산업에서 널리 사용되는 기울기 행성 절제기를 널리 사용하여 장비 정확성과 작업 조각 품질을 향상시킵니다.
다른 성능 사양이 필요한 경우 sales@zionkaifull.com 또는 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
ZAF060시리즈 나선식 변속기 행성 변속기 일반 기술 사양
| 입력 속도 (RPM) | 3000 | ||||
| 최대 입력 속도 (RPM) | 6000 | ||||
| 최대 근원력 (N) | 1200 | ||||
| 최대 축력 (N) | 1100 | ||||
| 효율성 (%) | 1단계에서는 97% 또는 2단계에서는 95% | ||||
| 소음 (dB) | 60 | ||||
| 평균 수명 (시간) | 20000 | ||||
ZAF060 시리즈 1단계 모델 주요 기술 데이터
| 구조 | 1단계 | ||||
| 감소율 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 정차 출력 토크 (N) | 18 | 27 | 27 | 27 | 18 |
| 비상 정지 토크 (N) | 54 | 81 | 81 | 81 | 54 |
| 로터 이너티(kgcm2) | 0.16 | 0.14 | 0.13 | 0.13 | 0.13 |
| 블랙래시 (arcmin) |
2가지 유형: P0 정밀도를 위한 3arcmin |
||||
ZAF060 시리즈 2단계 모델 주요 기술 데이터
| 구조 | 2단계 | ||||||||||
| 감소율 | 15 | 16 | 20 | 25 | 28 | 30 | 35 | 50 | 63 | 70 | 100 |
| 정차 출력 토크 (N) | 35 | 37 | 37 | 37 | 37 | 27 | 37 | 37 | 37 | 27 | 18 |
| 비상 정지 토크 (N) | 105 | 111 | 111 | 111 | 111 | 81 | 111 | 111 | 111 | 81 | 54 |
| 로터 관성 (kg.cm2) | 0.127 | 1.088 | 0.075 | 0.075 | 0.064 | 0.064 | 0.064 | 0.064 | 0.075 | 0.075 | 0.075 |
| 블랙래시 (arcmin) |
2가지 유형: P0 정밀도에 대한 <5arcmin |
||||||||||
당신은 특정 기어박스의 기계적 도면 또는 기계적 도면의 사용자 정의가 필요하면 sales@zionkaifull.com 또는 WhatsApp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
참고:모델 선택에 어려움을 발견하면, 그냥 친절하게 저희에게 연락하고 가장 적절한 절제기를 추천하거나맞춤형.
더 많은 종류의 헬리컬 기어 행성 기어박스 사용 가능
정밀 음향 또는 나선 기어 행성 적도기의 제조 프로세스는 여러 프로세스를 필요로합니다.
첫째, 고품질의 합금제철이나 스테인리스제철과 같은 실제 응용 요구 사항과 작업 조건에 따라 적절한 재료를 선택하십시오.
그 다음, 절단, 밀링, 밀링 및 기타는 첨단 처리 CNC 장비를 통해 수행되어 절단기의 정확성과 품질을 보장합니다.
마지막으로, 부품의 단단성과 저항성을 향상시키기 위해 열처리 및 표면 처리가 수행됩니다.
|
