| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZAF115 시리즈 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각각 통을 위한 10 PC |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

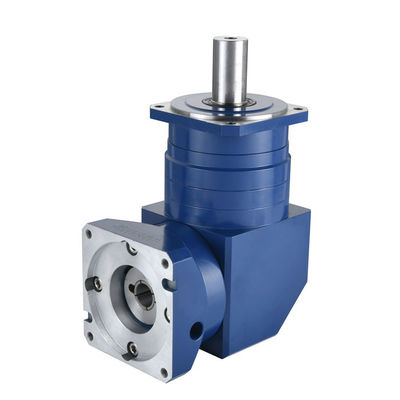

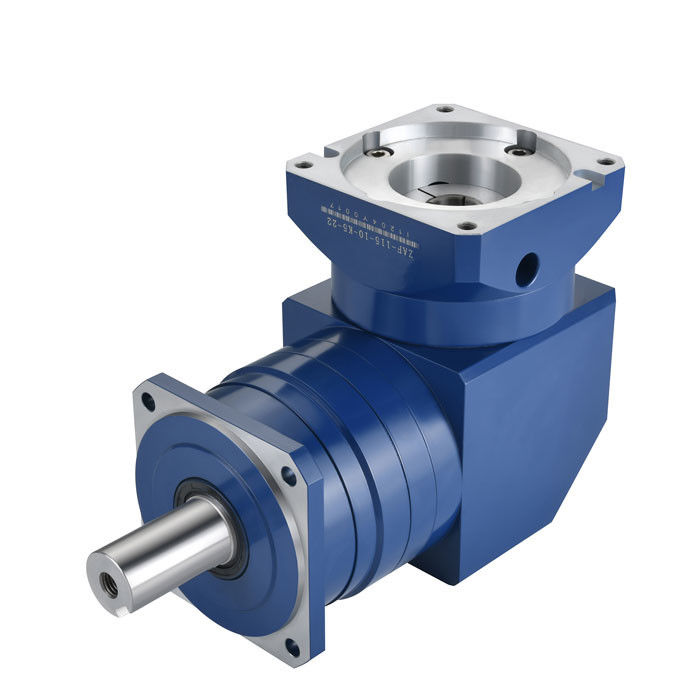

ZAF115 시리즈 비율 3 ~ 100 초고 정밀 직각 나선용 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
PRMCAS 초고 정밀 ZAF115 SERIES 직각 나선 가이드 행성 가이드 박스는 고급 산업 자동화 분야에서 널리 사용되며 고객들에게 널리 평가됩니다.
정밀 나선 기어 플래닛 감소기의 적용 범위는 매우 넓습니다.
기계 도구 분야에서, 정밀 기울기 행성 변속기는 CNC 기계 도구, 절단 장비,안정적인 전송과 정밀한 위치 조절을 달성하기 위해.
자동화 장비, 정밀 기울기 기어 행성 환기는 로봇, 물류 장비, 포장 장비 및 기타 분야에서 사용됩니다. 이는 시스템의 정확성과 신뢰성을 향상시킵니다.
또한, 정밀 기울기 기어 행성 감소기는 항공우주, 의료기기, 전자 장비 및 기타 분야에서 널리 사용됩니다.
KAIFULL PRMCAS 헬리컬 기어 행성 기어박스/감축기 특징 주로 아래와 같습니다.
나선용 기기의 높은 전송 효율성:나선형 기어 매시 구조는 컴팩트하고 전송 효율은 더 높습니다. 일반적으로 모든 단계 범위는 94%에서 99%까지 될 수 있습니다.
헬리컬 기어 변속기가 더 안정적입니다: to 변속률의 안정성은 다양한 환속기의 기본 요구 사항입니다.정밀 행성 절감기는 다양한 필요한 기계 및 장비에 널리 사용되며 더 높은 안정성을 요구합니다.따라서 직렬 기어 시스템과 비교하면 더 정확한 톱니 힘으로 나선 기어 기술이 더 안정적일 수 있습니다.
더 높은 딱딱함:행성 적도기의 나선 기어 큰 컨버전스를 가지고 있으며, 작동 중에 많은 수의 매싱 기어가 있으며, 충돌과 소음을 크게 줄입니다.
소음 감소:헬리컬 기어 플래닛 리드커머와 스퍼 기어 리드커머의 속도가 같을 때 헬리컬 기어 플래닛 리드커머의 소음은 직렬 기어 리드커머보다 낮습니다.그 이유는 헬리컬 기어 행성 감소기 먼저 표면과 접촉, 하지만 긍정적인 변속기는 얼굴 대 얼굴입니다. 나선 변속기는 전환 중에 윤활하고 부드럽습니다.그리고 작동 중 접촉으로 인한 급격한 변화로 인해 발생하는 소음은 직렬 기어보다 훨씬 작습니다..
크기가 작다:가공 과정에서, 낮은 절단 기어를 피하기 위해 기어 수는 작습니다. 대응 기어는 훨씬 작을 것입니다. 따라서 같은 사양의 래크 번호 아래,헬리컬 기어 플래네타리 리드커의 부피는 상대적으로 작을 것입니다..
나선 기어 다양한 스타일과 크기가 있습니다: 헬리컬 기어 행성 환속기는 스퍼 또는 직선 기어보다 더 편리합니다. 헬리컬 기어 행성 환속기의 변속축은 뒷 축과 같은 수준에있을 필요가 없습니다..만약 그것이 직렬 행성 환속기라면, 그것은 단지 같은 수준에 있어야만 합니다.
다른 성능 사양이 필요한 경우 sales@zionkaifull.com 또는 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
ZAF115시리즈 나선식 변속기 행성 변속기 일반 기술 사양
| 입력 속도 (RPM) | 3000 | ||||
| 최대 입력 속도 (RPM) | 6000 | ||||
| 최대 근원력 (N) | 8500 | ||||
| 최대 축력 (N) | 4300 | ||||
| 효율성 | 1단계에서는 97% 또는 2단계에서는 95% | ||||
| 소음 (dB) | 62 | ||||
| 평균 수명 (시간) | 20000 | ||||
ZAF115 시리즈 1단계 모델 주요 기술 데이터
| 구조 | 1단계 | ||||
| 감소율 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 정차 출력 토크 (N) | 120 | 180 | 180 | 180 | 120 |
| 비상 정지 토크 (N) | 360 | 540 | 540 | 540 | 360 |
| 로터 이너티(kgcm2) | 3.25 | 2.74 | 02.71 | 2.62 | 2.57 |
| 블랙래시 (arcmin) |
2가지 종류: <3arcminP0 정밀도 |
||||
ZAF115 시리즈 2단계 모델 주요 기술 데이터
| 구조 | 2단계 | ||||||||||
| 감소율 | 15 | 16 | 20 | 25 | 28 | 30 | 35 | 40 | 50 | 70 | 100 |
| 정차 출력 토크 (N) | 180 | 230 | 230 | 255 | 230 | 180 | 255 | 230 | 255 | 180 | 120 |
| 비상 정지 토크 (N) | 540 | 690 | 690 | 765 | 690 | 540 | 765 | 690 | 765 | 540 | 360 |
| 로터 관성 (kg.cm2) | 2.56 | 1.75 | 01.5 | 1.49 | 1.3 | 1.3 | 1.3 | 1.3 | 1.5 | 1.5 | 1.5 |
| 블랙래시 (arcmin) |
2가지 유형: P0 정밀도에 대한 <5arcmin |
||||||||||
당신은 특정 기어박스의 기계적 도면 또는 기계적 도면의 사용자 정의가 필요하면 sales@zionkaifull.com 또는 WhatsApp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
참고:모델 선택에 어려움을 발견하면, 그냥 친절하게 저희에게 연락하고 가장 적절한 절제기를 추천하거나맞춤형.

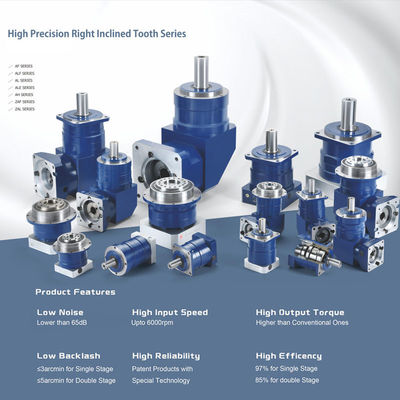

더 많은 종류의 헬리컬 기어 행성 기어박스 사용 가능
정밀 음향 또는 나선 기어 행성 적도기의 제조 프로세스는 여러 프로세스를 필요로합니다.
첫째, 고품질의 합금제철이나 스테인리스제철과 같은 실제 응용 요구 사항과 작업 조건에 따라 적절한 재료를 선택하십시오.
그 다음, 절단, 밀링, 밀링 및 기타는 첨단 처리 CNC 장비를 통해 수행되어 절단기의 정확성과 품질을 보장합니다.
마지막으로, 부품의 단단성과 저항성을 향상시키기 위해 열처리 및 표면 처리가 수행됩니다.
|
