| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZAF140 시리즈 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각각 통을 위한 10 PC |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

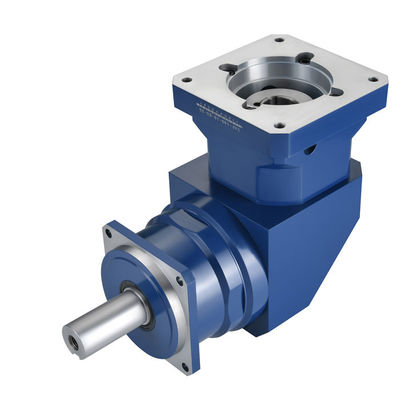

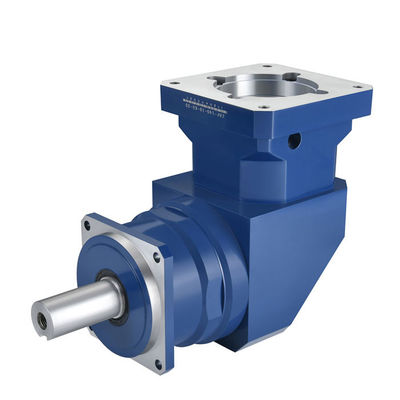

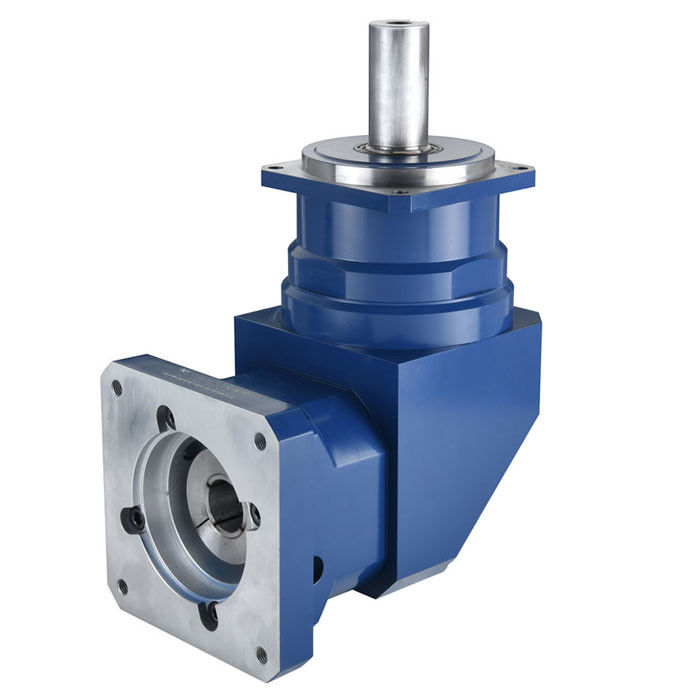

ZAF140 시리즈 비율 3 ~ 100 초고 정밀 직각 나선용 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
Kaifull PRMCAS 초고 정밀 ZAF140 시리즈 직각 나선 가어 행성 변속기는 고급 산업 자동화 분야에서 널리 사용되고 고객들에게 널리 평가됩니다.
정밀 나선 기어 플래닛 감소기의 적용 범위는 매우 넓습니다.
기계 도구 분야에서, 정밀 기울기 행성 변속기는 CNC 기계 도구, 절단 장비,안정적인 전송과 정밀한 위치 조절을 달성하기 위해.
자동화 장비, 정밀 기울기 기어 행성 환기는 로봇, 물류 장비, 포장 장비 및 기타 분야에서 사용됩니다. 이는 시스템의 정확성과 신뢰성을 향상시킵니다.
또한, 정밀 기울기 기어 행성 감소기는 항공우주, 의료기기, 전자 장비 및 기타 분야에서 널리 사용됩니다.
의헬리컬 기어와 스퍼 기어 행성 환속기 사이의 주요 차이점다음과 같습니다.
직지 또는 스퍼 기어 행성 적도기의 구조는 상대적으로 간단하며, 행성 기어, 태양 기어, 링 기어, 껍질로 구성됩니다.하지만 전체적인 장비는 직접 매싱에 직접 들어갑니다.. 따라서 직선 기어 행성 감소기는 태양의 기어에 중심을 두고 있습니다. 태양 기어와 행성 기어의 매시 지역은 크다.직렬 기어의 매시 라인은 기어 축에 평행한 직선입니다큰 직렬 gear reducer는 혼합 장비와 같은 정확성 요구 사항이 적은 경우에 더 적합한 이중 지원 또는 단일 지원 구조를 사용할 수 있습니다.컨베이어 벨트 기계, 충전 장비, 그리고 다른 비교적 간단한 경우.
음향 또는 나선 기어 행성 적도기의 구조는 직지 기어보다 더 복잡합니다. 주요 구성은 내부에 행성 기어 랙입니다. 태양 바퀴, 행성 바퀴,그리고 외장구태양 바퀴의 기어는 행성 바퀴의 작동을 주도합니다. 행성 바퀴는 외부 기어에 있고 태양 바퀴는 회전합니다. 이 행성 기어 프레임은 작동합니다.그리고 나서 출력 전력은 출력. 짧은 너무 긴 짧은 접촉에서 라인은 점진적인 매싱의 과정입니다. 따라서 매싱에 출입하고 매싱에 출입하는 슬라이드 기어의 영향이 더 낫다는 것이 알려져 있습니다.대각 gear reducer의 접촉 표면의 대각선 선으로 인해, 변속기 변속기의 오류는 작으며, 또한 이중 지원 및 단일 지원을 사용할 수 있습니다. 그것은 높은 효율, 높은 토크 및 기타 특성을 가지고 있습니다.
만약 당신이 어떤 성능 사양 사용자 정의를 필요로 하는 경우, sales@zionkaifull.com, 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
ZAF140시리즈 나선식 기어 행성 기어박스 일반 기술 사양
| 입력 속도 (RPM) | 2000 | ||||
| 최대 입력 속도 (RPM) | 3500 | ||||
| 최대 근원력 (N) | 9100 | ||||
| 최대 축력 (N) | 8200 | ||||
| 효율성 (%) | 97 | ||||
| 소음 (dB) | 68 | ||||
| 평균 수명 (시간) | 20000 | ||||
ZAF140 시리즈 1단계 모델 주요 기술 데이터
| 구조 | 1단계 | ||||
| 감소율 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 정차 출력 토크 (N) | 240 | 360 | 360 | 360 | 240 |
| 비상 정지 토크 (N) | 720 | 1080 | 1080 | 1080 | 720 |
| 로터 이너티(kgcm2) | 12.31 | 7.54 | 7.42 | 7.25 | 7.14 |
| 블랙래시 (arcmin) |
2가지 종류: <3arcminP0 정밀도 |
||||
ZAF140 시리즈 2단계 모델 주요 기술 데이터
| 구조 | 2단계 | ||||||||||
| 감소율 | 15 | 16 | 20 | 25 | 28 | 30 | 35 | 40 | 50 | 70 | 100 |
| 정차 출력 토크 (N) | 450 | 450 | 564 | 585 | 564 | 360 | 585 | 564 | 585 | 360 | 240 |
| 비상 정지 토크 (N) | 1350 | 1350 | 1692 | 1755 | 1692 | 1080 | 1755 | 1692 | 1755 | 1080 | 720 |
| 로터 관성 (kg.cm2) | 12.35 | 7.47 | 6.65 | 5.81 | 6.34 | 6.34 | 6.34 | 4.08 | 7.5 | 7.5 | 7.5 |
| 블랙래시 (arcmin) |
2가지 유형: P0 정밀도에 대한 <5arcmin |
||||||||||
모델의 기계 도면이 필요하거나 사용자 정의를 원한다면 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.
참고:모델 선택에 어려움을 발견하면, 그냥 친절하게 저희에게 연락하고 가장 적절한 절제기를 추천하거나맞춤형.
더 많은 종류의 헬리컬 기어 행성 기어박스 사용 가능
정밀 음향 또는 나선 기어 행성 적도기의 제조 프로세스는 여러 프로세스를 필요로합니다.
첫째, 고품질의 합금제철이나 스테인리스제철과 같은 실제 응용 요구 사항과 작업 조건에 따라 적절한 재료를 선택하십시오.
그 다음, 절단, 밀링, 밀링 및 기타는 첨단 처리 CNC 장비를 통해 수행되어 절단기의 정확성과 품질을 보장합니다.
마지막으로, 부품의 단단성과 저항성을 향상시키기 위해 열처리 및 표면 처리가 수행됩니다.
|
