| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZAL070 시리즈 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각각 통을 위한 10 PC |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

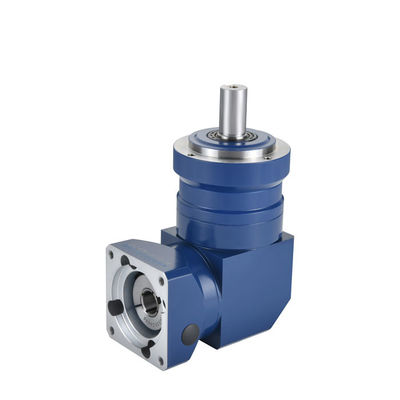

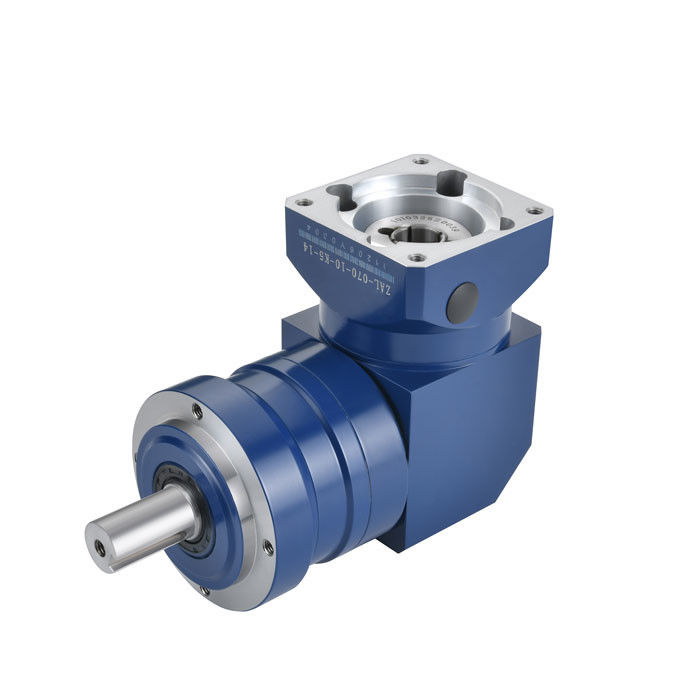

ZAL070 시리즈 비율 3 ~ 100 초고 정밀 직각 나선 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
1. 프로프덕트 개요
PRMCAS 초고 정밀 ZAL070 SERIES 나선용 기어 행성 기어박스는 고급 산업 자동화 분야에서 널리 사용됩니다.
정밀 나선 기어 플래닛 감소기의 적용 범위는 매우 넓습니다.
기계 도구 분야에서, 정밀 기울기 행성 변속기는 CNC 기계 도구, 절단 장비와 같은 고 정밀 및 고속 이동 장비에서 널리 사용됩니다.안정적인 전송과 정밀한 위치 조절을 달성하기 위해.
자동화 장비, 정밀 기울기 기어 행성 절감기는 로봇, 물류 장비, 포장 장비 및 기타 분야에서 사용되며 시스템의 정확성과 신뢰성을 향상시킵니다.
또한, 정밀 기울기 기어 행성 감소기는 항공우주, 의료기기, 전자 장비 및 기타 분야에서 널리 사용됩니다.
의헬리컬 기어와 스퍼 기어 행성 환속기 사이의 주요 차이점다음과 같습니다.
첫째, 나선속과 직선속의 구조적 차이.
행성 축소기는 행성 바퀴, 태양 바퀴 및 내부 기어로 구성되며 나선 기어와 직선 기어의 차이점은 행성 바퀴의 모양에 있습니다.나선형 행성 가속 기계의 기어 기울어, 직렬 기어 행성의 가속은 행성의 축에 평행합니다.
두 번째로, 나선용 기구와 직선용 기기의 효율 차이
같은 조건에서, 절단 기어 플래닛 감소기의 효율은 직렬 기어 플래닛 느림보다 낮습니다.이것은 행성 환기의 행성 바퀴가 기울어 있기 때문입니다, 이것은 베어링 상속을 더 강력하고 마찰 손실을 증가시킵니다. 직역 행성 저속 기계는 전송 용량을 더 잘 사용할 수 있습니다.그리고 그 효율성은 향상되었습니다..
셋째, 나선속과 직선속의 소음차입니다.
행성 적도기의 행성 바퀴는 기울어지고, 기어 매시링 때 특정 방사력 힘이 발생하여 전송 중에 진동과 소음을 증가시킵니다.직렬 기어 행성 감소기의 기어 평행은 전송 중에 진동과 소음을 감소따라서, 소음 측면에서, 직렬 행성 감소기는 나선 행성 감소기에 우월합니다.
요약하자면나선형 및 직역 플래닛 환기는 다른 장단점이 있으며, 응용 시나리오도 다릅니다. 높은 효율과 낮은 소음 측면에서,직역 행성 절감기는 직역 행성 절감기보다 낫습니다., 높은 토크와 고 정밀 전송의 측면에서, 나선 기어 행성 감소기의 성능은 더 낫습니다. 실제 사용에서,해당 제품은 실제 현장에 따라 선택해야합니다..
다른 성능 사양이 필요한 경우 sales@zionkaifull.com 또는 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
ZAL070시리즈 나선식 변속기 행성 변속기 일반 기술 사양
| 입력 속도 (RPM) | 3000 | ||||
| 최대 입력 속도 (RPM) | 6000 | ||||
| 최대 근원력 (N) | 1200 | ||||
| 최대 축력 (N) | 1100 | ||||
| 효율성 (%) | 1단계에서는 97% 또는 2단계에서는 95% | ||||
| 소음 (dB) | 65 | ||||
| 평균 수명 (시간) | 20000 | ||||
ZAL0701단계 모델 시리즈 주요 기술 데이터
| 구조 | 1단계 | ||||
| 감소율 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 정차 출력 토크 (N) | 18 | 27 | 27 | 27 | 18 |
| 비상 정지 토크 (N) | 54 | 81 | 81 | 81 | 54 |
| 로터 이너티(kgcm2) | 0.16 | 0.14 | 0.13 | 0.13 | 0.13 |
| 블랙래시 (arcmin) |
2가지 유형: P0 정밀도를 위한 3arcmin |
||||
ZAL0702단계 모델 시리즈 주요 기술 데이터
| 구조 | 2단계 | ||||||||||
| 감소율 | 15 | 16 | 20 | 25 | 28 | 30 | 35 | 40 | 50 | 70 | 100 |
| 정차 출력 토크 (N) | 35 | 37 | 37 | 37 | 37 | 27 | 37 | 37 | 37 | 27 | 18 |
| 비상 정지 토크 (N) | 105 | 111 | 111 | 111 | 111 | 81 | 111 | 111 | 111 | 81 | 54 |
| 로터 관성 (kg.cm2) | 0.127 | 1.088 | 0.075 | 0.075 | 0.064 | 0.064 | 0.064 | 0.064 | 0.075 | 0.075 | 0.075 |
| 블랙래시 (arcmin) |
2가지 유형: P0의 <5arcmin정확성 |
||||||||||
기계적 도면의 사용자 정의가 필요한 경우, sales@zionkaifull.com 또는 WhatsApp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
또한 u 특정 기어박스의 기계적 도면이 필요한 경우, 또한 저희에게 연락하십시오.
참고:모델 선택에 어려움을 발견하면, 그냥 친절하게 저희에게 연락하고 가장 적절한 절제기를 추천하거나맞춤형.

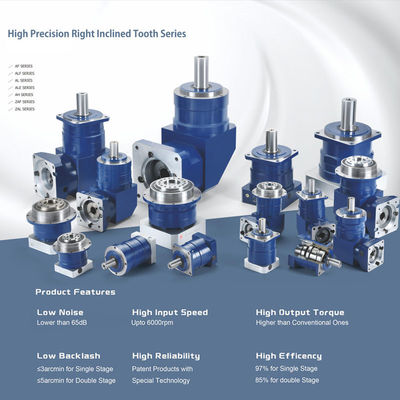

더 많은 종류의 헬리컬 기어 행성 기어박스 사용 가능
정밀 음향 또는 나선 기어 행성 적도기의 제조 프로세스는 여러 프로세스를 필요로합니다.
첫째, 고품질의 합금제철이나 스테인리스제철과 같은 실제 응용 요구 사항과 작업 조건에 따라 적절한 재료를 선택하십시오.
그 다음, 절단, 밀링, 밀링 및 기타는 첨단 처리 CNC 장비를 통해 수행되어 절단기의 정확성과 품질을 보장합니다.
마지막으로, 부품의 단단성과 저항성을 향상시키기 위해 열처리 및 표면 처리가 수행됩니다.
더 많은 종류의 헬리컬 기어 행성 기어박스 사용 가능
|
