| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZAL090 시리즈 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각각 통을 위한 10 PC |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

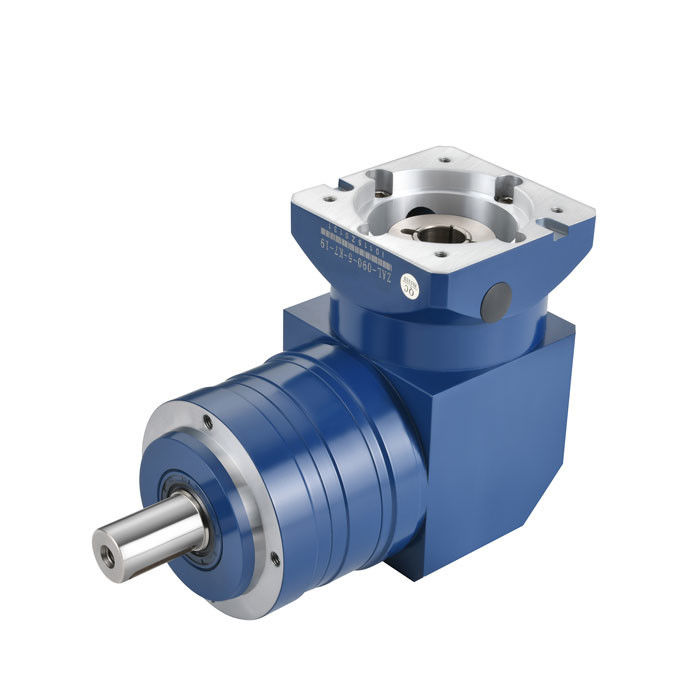

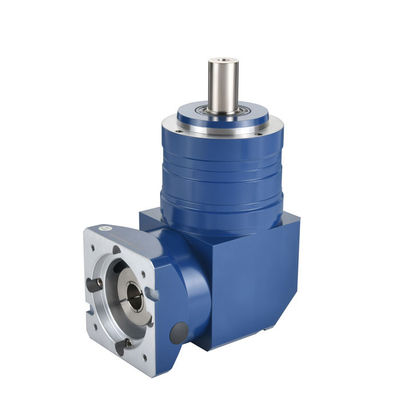

ZAL090 시리즈 비율 3 ~ 100 초고 정밀 직각 나선 변속기 CNC 및 다양한 산업 자동화 응용을위한 행성 변속기
PRMCAS 초고 정밀 ZAL090 SERIES 나선용 기어 행성 기어박스는 고급 산업 자동화 분야에서 널리 사용됩니다.
정밀 음향 또는 나선 기어 행성 적도기의 제조 프로세스는 여러 프로세스를 필요로합니다.
첫째, 고품질의 합금제철이나 스테인리스제철과 같은 실제 응용 요구 사항과 작업 조건에 따라 적절한 재료를 선택하십시오.
그 다음, 절단, 밀링, 밀링 및 기타는 첨단 처리 CNC 장비를 통해 수행되어 절단기의 정확성과 품질을 보장합니다.
마지막으로, 부품의 단단성과 저항성을 향상시키기 위해 열처리 및 표면 처리가 수행됩니다.
정밀 나선 기어 플래닛 감소기의 적용 범위는 매우 넓습니다.
기계 도구 분야에서, 정밀 기울기 행성 변속기는 CNC 기계 도구, 절단 장비,안정적인 전송과 정밀한 위치 조절을 달성하기 위해.
자동화 장비, 정밀 기울기 기어 행성 환기는 로봇, 물류 장비, 포장 장비 및 기타 분야에서 사용됩니다. 이는 시스템의 정확성과 신뢰성을 향상시킵니다.
또한, 정밀 기울기 기어 행성 감소기는 항공우주, 의료기기, 전자 장비 및 기타 분야에서 널리 사용됩니다.
만약 당신이 어떤 성능 사양 사용자 정의를 필요로 하는 경우, sales@zionkaifull.com, 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
ZAL090시리즈 나선식 변속기 행성 변속기 일반 기술 사양
| 입력 속도 (RPM) | 3000 | ||||
| 최대 입력 속도 (RPM) | 6000 | ||||
| 최대 근원력 (N) | 2400 | ||||
| 최대 축력 (N) | 2000 | ||||
| 효율성 (%) | 1단계에서는 97% 또는 2단계에서는 95% | ||||
| 소음 (dB) | 62 | ||||
| 평균 수명 (시간) | 20000 | ||||
ZAL090 시리즈 1단계 모델 주요 기술 데이터
| 구조 | 1단계 | ||||
| 감소율 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 정차 출력 토크 (N) | 50 | 75 | 75 | 75 | 50 |
| 비상 정지 토크 (N) | 150 | 225 | 225 | 225 | 150 |
| 로터 이너티(kgcm2) | 0.61 | 0.48 | 0.47 | 0.47 | 0.44 |
| 블랙래시 (arcmin) |
2가지 종류: <3arcminP0 정밀도 |
||||
ZAL090 시리즈 2단계 모델 주요 기술 데이터
| 구조 | 2단계 | ||||||||||
| 감소율 | 15 | 16 | 20 | 25 | 28 | 30 | 35 | 40 | 50 | 70 | 100 |
| 정차 출력 토크 (N) | 90 | 96 | 96 | 96 | 96 | 87 | 96 | 96 | 96 | 87 | 50 |
| 비상 정지 토크 (N) | 270 | 288 | 288 | 288 | 288 | 261 | 288 | 288 | 288 | 261 | 150 |
| 로터 관성 (kg.cm2) | 0.72 | 0.5 | 0.44 | 0.44 | 0.39 | 0.39 | 0.39 | 0.39 | 0.39 | 0.39 | 0.39 |
| 블랙래시 (arcmin) |
2가지 유형: P0 정밀도에 대한 <5arcmin |
||||||||||
모델의 기계 도면이 필요하거나 사용자 정의를 원한다면 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.
참고:모델 선택에 어려움을 발견하면, 그냥 친절하게 저희에게 연락하고 가장 적절한 절제기를 추천하거나맞춤형.
더 많은 종류의 헬리컬 기어 행성 기어박스 사용 가능
의주요 차이점직렬 기어 플래닛 절감기와 나선 기어 플래닛 절감기 사이가 아래와 같습니다.
다른 구조들.내부 태양 바퀴, 큰 행성 바퀴 및 직렬 행성 감소기의 전송 기어 모두 직렬입니다. 내부 태양 바퀴, 큰 행성 바퀴,그리고 행성의 환속기의 변속기는 모두 나선 변속기입니다.
다른 정밀도.직렬 기어 플래닛 줄기기의 첫 번째 수준의 정확도는 일반적으로 10 아크 분 안에 있으며 세부적인 것은 6 아크 분에 도달 할 수 있습니다.헬리컬 플래닛 리드커의 첫 번째 수준의 정확도는 약 5 아크입니다., 그리고 상세한 하나는 1 아크 분에 도달 할 수 있습니다.
서로 다른 토크와 효율이 전달됩니다.직렬 기어 플래닛 감소기는 모터 축 아래에 있으며, 토크는 직렬 기어를 결합하면 토크가 적고 높은 효율은 낮습니다. 변속 장치가 안정적입니다.팽창 강도는 높습니다., 그리고 효율성은 높습니다.
다른 소음.행성 환기의 소음과 진동은 작습니다.
운반 용량은 다릅니다.나선용 기기의 겹치는 계수는 직선용 기기의 겹치는 계수보다 크기 때문에 나선용 기기의 짊어지는 용량은 직선용 기기의 용량보다 높습니다.
행성 스탠드의 지원 방법은 다릅니다.헬리컬 기기의 행성 셰프는 이중 지지 구조가어야 하며, 직선 기기는 이중 지지 또는 단일 지지 구조로 모두 사용할 수 있습니다.
제조와 조립의 난이도는 다릅니다.직지 변속기 절제기가 제조되면 여러 슬라이스 직지 변속기로 처리해야하기 때문에 나선 변속기의 어려움과 경제성이 종종 통합됩니다.
|
