| 브랜드 이름: | PRMCAS |
| 모델 번호: | ALF090 시리즈 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각각 통을 위한 10 PC |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

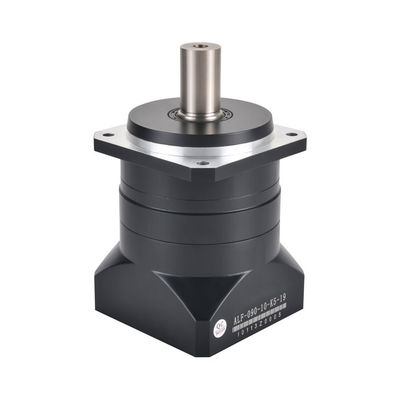

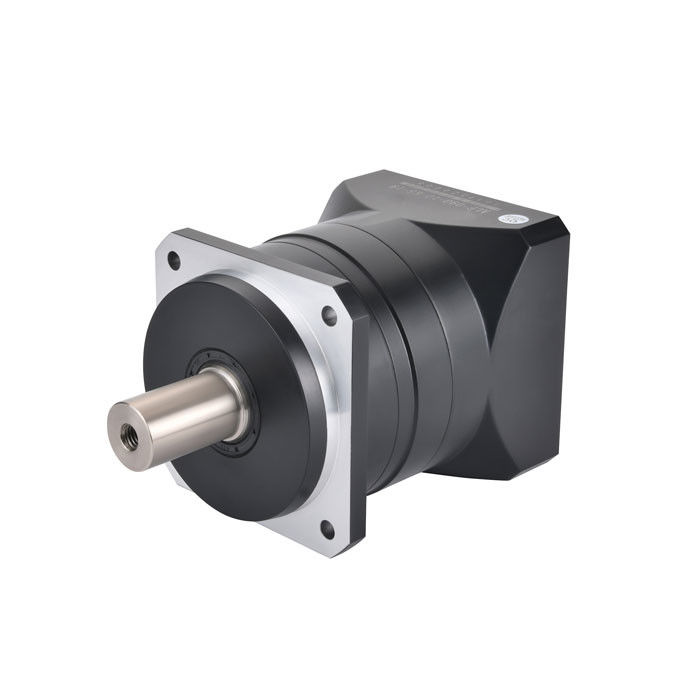

ALF090 시리즈 1 단계 비율 3 ~ 10 초고 정밀성 비용 효율적인 나선 기어 CNC 및 다양한 산업 자동화 응용을위한 행성 기어 박스
KAIFULL 자동화 PRMCAS 초고 정밀 ALF090 비용 효율적인 시리즈 나선 가이드 행성 가이드 박스는 널리 첨단 산업 자동화 분야에서 사용됩니다.
주요 차이점두 개의 헬리컬 기어와 스퍼 기어 행성의 환속기는 아래와 같습니다.
직지 또는 스퍼 기어 행성 적도기의 구조는 상대적으로 간단하며, 행성 기어, 태양 기어, 링 기어, 껍질로 구성됩니다.하지만 전체적인 장비는 직접 매싱에 직접 들어갑니다.. 따라서 직선 기어 행성 감소기는 태양의 기어에 중심을 두고 있습니다. 태양 기어와 행성 기어의 매시 지역은 크다.직렬 기어의 매시 라인은 기어 축에 평행한 직선입니다큰 직렬 gear reducer는 혼합 장비와 같은 정확성 요구 사항이 적은 경우에 더 적합한 이중 지원 또는 단일 지원 구조를 사용할 수 있습니다.컨베이어 벨트 기계, 충전 장비, 그리고 다른 비교적 간단한 경우.
음향 또는 나선 기어 행성 적도기의 구조는 직지 기어보다 더 복잡합니다. 주요 구성은 내부에 행성 기어 랙입니다. 태양 바퀴, 행성 바퀴,그리고 외장구태양 바퀴의 기어는 행성 바퀴의 작동을 주도합니다. 행성 바퀴는 외부 기어에 있고 태양 바퀴는 회전합니다. 이 행성 기어 프레임은 작동합니다.그리고 나서 출력 전력은 출력. 짧은 너무 긴 짧은 접촉에서 라인은 점진적인 매싱의 과정입니다. 따라서 매싱에 출입하고 매싱에 출입하는 슬라이드 기어의 영향이 더 낫다는 것이 알려져 있습니다.대각 gear reducer의 접촉 표면의 대각선 선으로 인해, 변속기 변속기의 오류는 작으며, 또한 이중 지원 및 단일 지원을 사용할 수 있습니다. 그것은 높은 효율, 높은 토크 및 기타 특성을 가지고 있습니다.
만약 당신이 어떤 성능 사양 사용자 정의를 필요로 하는 경우, sales@zionkaifull.com, 또는 whatsapp +8618682160096에 의해 언제든지 저희에게 연락하십시오.
ALF090시리즈 나선식 변속기 행성 변속기 일반 기술 사양
| 입력 속도 (RPM) | 3000 | ||||
| 최대 입력 속도 (RPM) | 6000 | ||||
| 최대 근원력 (N) | 2400 | ||||
| 최대 축력 (N) | 2200 | ||||
| 효율성 (%) | 97% | ||||
| 소음 (dB) | 62 | ||||
| 평균 수명 (시간) | 20000 | ||||
ALF090 시리즈 1단계 모델 주요 기술 데이터
| 구조 | 1단계 | ||||
| 감소율 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 정차 출력 토크 (N) | 50 | 75 | 75 | 75 | 50 |
| 비상 정지 토크 (N) | 501 | 225 | 225 | 225 | 150 |
| 로터 이너티(kgcm2) | 0.61 | 0.48 | 0.47 | 0.47 | 0.44 |
| 블랙래시 (arcmin) |
<5arcmin |
||||
모델의 기계 도면이 필요하거나 사용자 정의를 원한다면 언제든지 sales@zionkaifull.com 또는 whatsapp +8618682160096에 문의하십시오.
참고:모델 선택에 어려움을 발견하면, 그냥 친절하게 저희에게 연락하고 가장 적절한 절제기를 추천하거나맞춤형.
더 많은 종류의 헬리컬 기어 행성 기어박스 사용 가능
|
