| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZLCS25 시리즈 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 4pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

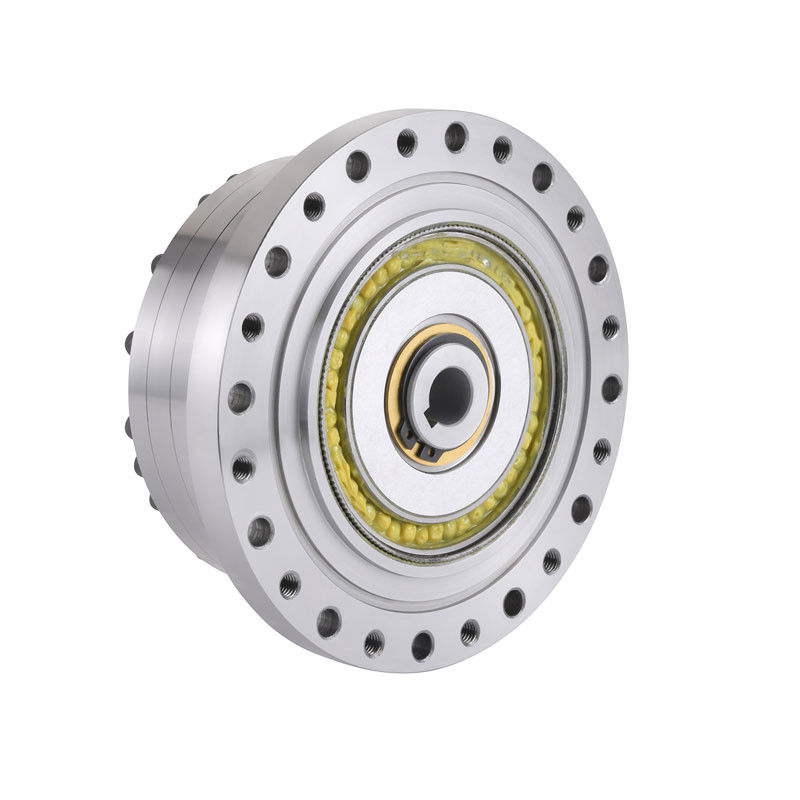

ZLCS25 RATIO 50/100:1 로보틱스 및 다양한 산업 자동화 응용을위한 고 정밀 하모닉 기어박스
하모닉 기어박스 (harmonic gearbox) 는 주로 네 가지 기본 구성 요소로 구성됩니다. 물결 발생기, 유연 기어, 유연 베어, 딱딱한 기어입니다. Harmonic transmission reducer is a kind of flexible bearing with a wave generator to produce controllable elastic deformation of the flexible gear and it transforms the force by meshing with rigid teeth.
제품 특징
• 단순 구조: 하모닉 환기는 일반적으로 파동 발생기, 부드러운 바퀴 및 딱딱한 바퀴라는 세 가지 기본 부품으로 구성됩니다.
• 작은 크기와 가벼운 무게: 일반 줄기기와 비교하면 하모닉 줄기기의 부피는 약 2/3 감소하고 무게는 약 1/2 감소 할 수 있습니다.
• 전송 비율은 크다. 단일 단계의 하모닉 기어 전송 비율의 범위는 70 ~ 320이며, 일부 장치의 1000, 그리고 3 이상의 다단계 전송 비율이 있습니다.000.
• 강한 운반 능력: 동시에 여러 개의 치아를 매시하기 때문에 단위 면적의 부하 운반 능력이 높습니다.
• 높은 전송 정확성. 여러 개의 이빨의 매시는 오류의 균일성을 돕고, 전송 오류는 작고, 제로 역반응 매시는 달성 할 수 있습니다.
• 높은 구동 효율성: 바퀴 치아의 상대적 미끄러짐 속도는 낮고 바퀴 치아 마모는 작으며 효율성은 높습니다 (69% ~ 96%).
• 매끄러운 운동. 매시링 덕분에 기어 양쪽 모두에 충격이 없으며 운동은 안정적입니다.
• 닫힌 공간에 적합합니다. 부드러운 바퀴의 유연성 특성을 사용하여 하모닉 감소기는 닫힌 공간과 매체의 작동 조건에서 정상적으로 작동 할 수 있습니다.
• 긴 수명: 구조적 설계 및 재료 선택으로 인해 하모닉 감소기는 긴 수명을 가지고 있습니다.
• 소음 수준: 안정적 인 전송으로 인해 하모닉 감소기의 소음 수준은 상대적으로 낮습니다.
산업용 용도
하모니 환기는 유연한 기어 전송 장치입니다. 작은 크기, 가벼운 무게 및 큰 운반 능력의 장점으로 인해 다양한 자동화 분야에서 널리 사용됩니다.
• 항공우주: 하모닉 환기는 항공우주 분야에서 중요한 역할을 하며 높은 정확성과 신뢰성의 요구 사항을 충족시키기 위해 사용됩니다.
• 에너지 및 항해: 이러한 영역에서의 장비는 종종 많은 힘과 토크를 필요로 하며, 높은 운반 능력으로 인해 하모닉 느림은 이러한 애플리케이션에 적합합니다..
• 산업용 로봇 및 로봇 팔: 하모니 환기는 이러한 분야에서 운동 정확성과 제어력을 향상시킵니다. 특히 높은 정확성과 높은 역학적 성능을 요구하는 서보 시스템에서.
• 의료 및 과학 기기. 이 분야는 장비의 정확성 및 신뢰성에 대한 엄격한 요구 사항이 있으며, 하모닉 감소기는 안정적이고 정확한 동작 제어 기능을 제공할 수 있습니다.
• 반도체 및 전자 장비 제조: 이 분야는 장비의 정확성과 미세 작동에 대한 높은 요구 사항이 있습니다.그리고 하모닉 리듀서는 높은 전송 정확도와 섬세한 통제를 제공할 수 있습니다..
• 석유화학, 직물, 농업 기계 및 기타 분야. 이러한 분야에 있는 장비는 일반적으로 복잡한 운동과 힘을 필요로 합니다.그리고 유연성과 강도 하모닉 감소기는 매우 적용됩니다.
일반적으로, 하모닉 감소기의 응용은 매우 광범위합니다. 그들은 중요한 역할을합니다.
ZLCS25-50, 감소 비율 50: 1 하모닉 기어 감소기 기계 도면 및 주요 기술 사양은 아래와 같습니다.
| 등급 토크 @2000rpm |
최대 시작 및 정지 토크 | 최대 평균 토크 | 최대 순간 토크 | 최대 입력 속도 | 허용되는 평균 입력 속도 | 수명 |
| N.m | N.m | N.m | N.m | rpm | rpm | 시간 |
| 39 | 98 | 55 | 186 | 5600 | 3500 | >14000 |
| 각 정확성 | 히스테레시스 | 시작 토크 | 가속 토크 | 구부러진 토크 | 맥스. 반발 | 윤활 |
| 아크민 | 아크민 | N.m | N.m | N.m | arcsec | 평생용 기름 |
| 2.9 | 1 | 15 | 9 | 1000 | 17 | 소음<60dB |
ZLCS25-100, 감소 비율 100: 1 하모닉 기어 감소기 기계 도면 및 주요 기술 사양은 아래와 같습니다.
| 등급 토크 @2000rpm |
최대 시작 및 정지 토크 | 최대 평균 토크 | 최대 순간 토크 | 최대 입력 속도 | 허용되는 평균 입력 속도 | 수명 |
| N.m | N.m | N.m | N.m | rpm | rpm | 시간 |
| 67 | 157 | 108 | 284 | 5600 | 3500 | >14000 |
| 각 정확성 | 히스테레시스 | 시작 토크 | 가속 토크 | 구부러진 토크 | 맥스. 반발 | 윤활 |
| 아크민 | 아크민 | N.m | N.m | N.m | arcsec | 평생용 기름 |
| 2.9 | 2 | 8 | 9.8 | 1000 | 9 | 소음<60dB |
참고:모델 선택에 어려움을 겪는 경우, 그냥 친절하게 저희에게 연락 하 고 가장 적절한 절제기를 추천 할 것입니다.

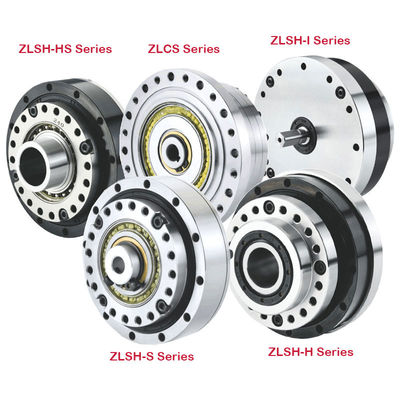

더 많은 종류 의 조화적 변속기
|
