| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZLCS20 시리즈 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 4pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

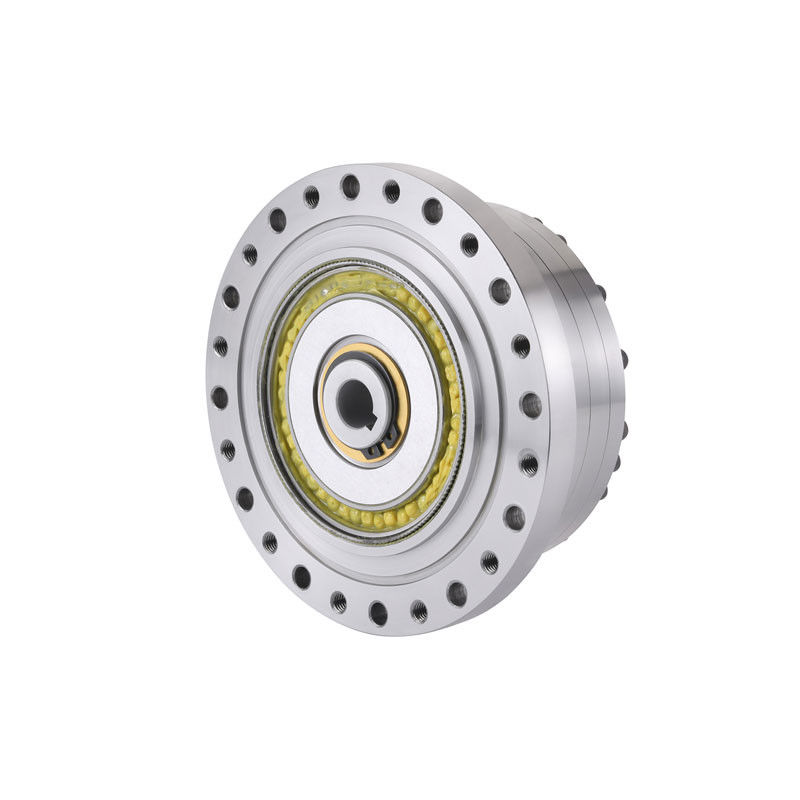

ZLCS20 RATIO 50/100/120:1 로보틱스 및 다양한 산업 자동화 애플리케이션을 위한 고 정밀 하모닉 기어박스

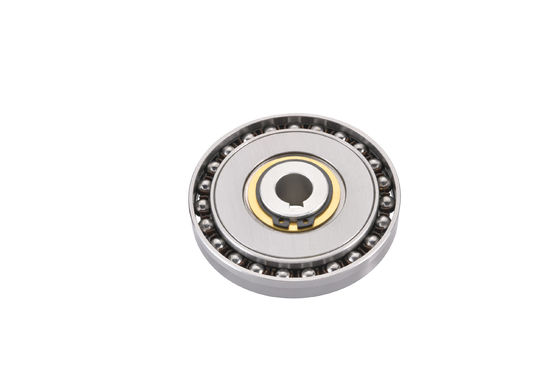

하모닉 기어박스 (harmonic gearbox) 는 주로 네 가지 기본 구성 요소로 구성됩니다. 물결 발생기, 유연 기어, 유연 베어 및 딱딱한 기어. Harmonic transmission reducer is a kind of flexible bearing with a wave generator to produce controllable elastic deformation of the flexible gear and it transforms the force by meshing with rigid teeth.
제품 특징
• 단순 구조: 하모닉 환기는 일반적으로 파동 발생기, 부드러운 바퀴 및 딱딱한 바퀴라는 세 가지 기본 부품으로 구성됩니다.
• 작은 크기와 가벼운 무게: 일반 줄기기와 비교하면 하모닉 줄기기의 부피는 약 2/3 감소하고 무게는 약 1/2 감소 할 수 있습니다.
• 전송 비율은 크다. 단일 단계의 하모닉 기어 전송 비율의 범위는 70 ~ 320이며, 일부 장치의 1000, 그리고 3 이상의 다단계 전송 비율이 있습니다.000.
• 강한 운반 능력: 동시에 여러 개의 치아를 매시하기 때문에 단위 면적의 부하 운반 능력이 높습니다.
• 높은 전송 정확성. 여러 개의 이빨의 매시는 오류의 균일성을 돕고, 전송 오류는 작고, 제로 역반응 매시는 달성 할 수 있습니다.
• 높은 구동 효율성: 바퀴 치아의 상대적 미끄러짐 속도는 낮고 바퀴 치아 마모는 작으며 효율성은 높습니다 (69% ~ 96%).
• 매끄러운 운동. 매시링 덕분에 기어 양쪽 모두에 충격이 없으며 운동은 안정적입니다.
• 닫힌 공간에 적합합니다. 부드러운 바퀴의 유연성 특성을 사용하여 하모닉 감소기는 닫힌 공간과 매체의 작동 조건에서 정상적으로 작동 할 수 있습니다.
• 긴 수명: 구조적 설계 및 재료 선택으로 인해 하모닉 감소기는 긴 수명을 가지고 있습니다.
• 소음 수준: 안정적 인 전송으로 인해 하모닉 감소기의 소음 수준은 상대적으로 낮습니다.
신청서
하모닉 기어 감소기는 항공, 항공우주, 에너지, 항해, 조선, 바이오닉 기계, 일반적으로 사용되는 군사 장비, 기계 도구, 도구,전자 장비광산 금속, 운송, 들어올림 기계, 석유화학 기계, 섬유 기계, 농업 기계, 의료의료 장비의 측면에서 점점 더 광범위하게 사용, 특히 높은 역학적 성능의 서보 시스템에서, 하모닉 변속기 사용은 우월성을 보여줍니다.
ZLCS20-50, 감소 비율 50: 1 하모닉 기어 감소기 기계 도면 및 주요 기술 사양은 아래와 같습니다.
| 등급 토크 @2000rpm |
최대 시작 및 정지 토크 | 최대 평균 토크 | 최대 순간 토크 | 최대 입력 속도 | 허용되는 평균 입력 속도 | 수명 |
| N.m | N.m | N.m | N.m | rpm | rpm | 시간 |
| 25 | 56 | 34 | 98 | 6500 | 3500 | >14000 |
| 각 정확성 | 히스테레시스 | 시작 토크 | 가속 토크 | 구부러진 토크 | 맥스. 반발 | 윤활 |
| 아크민 | 아크민 | N.m | N.m | N.m | arcsec | 평생용 기름 |
| 2.9 | 2 | 7.8 | 4.7 | 560 | 17 | 소음<60dB |
ZLCS20-100, 감소 비율 100:1 하모닉 기어 감소기 기계 도면 및 주요 기술 사양은 아래와 같습니다.
| 등급 토크 @2000rpm |
최대 시작 및 정지 토크 | 최대 평균 토크 | 최대 순간 토크 | 최대 입력 속도 | 허용되는 평균 입력 속도 | 수명 |
| N.m | N.m | N.m | N.m | rpm | rpm | 시간 |
| 40 | 82 | 49 | 147 | 6500 | 3500 | >14000 |
| 각 정확성 | 히스테레시스 | 시작 토크 | 가속 토크 | 구부러진 토크 | 맥스. 반발 | 윤활 |
| 아크민 | 아크민 | N.m | N.m | N.m | arcsec | 평생용 기름 |
| 2.9 | 1 | 4.3 | 5.1 | 560 | 9 | 소음<60dB |
ZLCS20-120, 감소 비율 120: 1 하모닉 기어 감소기 기계 도면 및 주요 기술 사양은 아래와 같습니다.
| 등급 토크 @2000rpm |
최대 시작 및 정지 토크 | 최대 평균 토크 | 최대 순간 토크 | 최대 입력 속도 | 허용되는 평균 입력 속도 | 수명 |
| N.m | N.m | N.m | N.m | rpm | rpm | 시간 |
| 40 | 87 | 49 | 147 | 6500 | 3500 | >14000 |
| 각 정확성 | 히스테레시스 | 시작 토크 | 가속 토크 | 구부러진 토크 | 맥스. 반발 | 윤활 |
| 아크민 | 아크민 | N.m | N.m | N.m | arcsec | 평생용 기름 |
| 2.9 | 1 | 3.8 | 5.5 | 560 | 8 | 소음<60dB |
참고:모델 선택에 어려움을 겪는 경우, 그냥 친절하게 저희에게 연락 하 고 가장 적절한 절제기를 추천 할 것입니다.

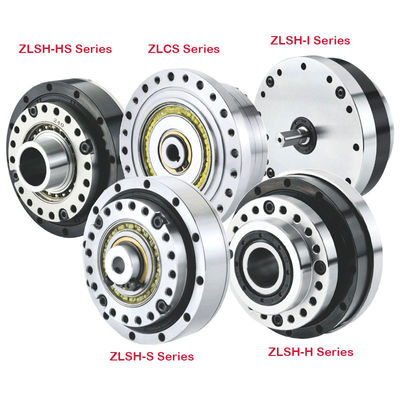

더 많은 종류 의 조화적 변속기
|
