| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZLSH17-H 시리즈 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 4pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

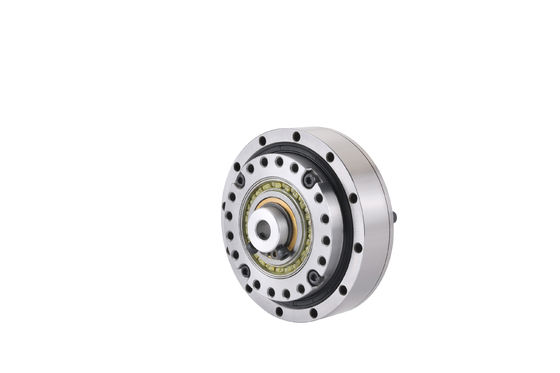

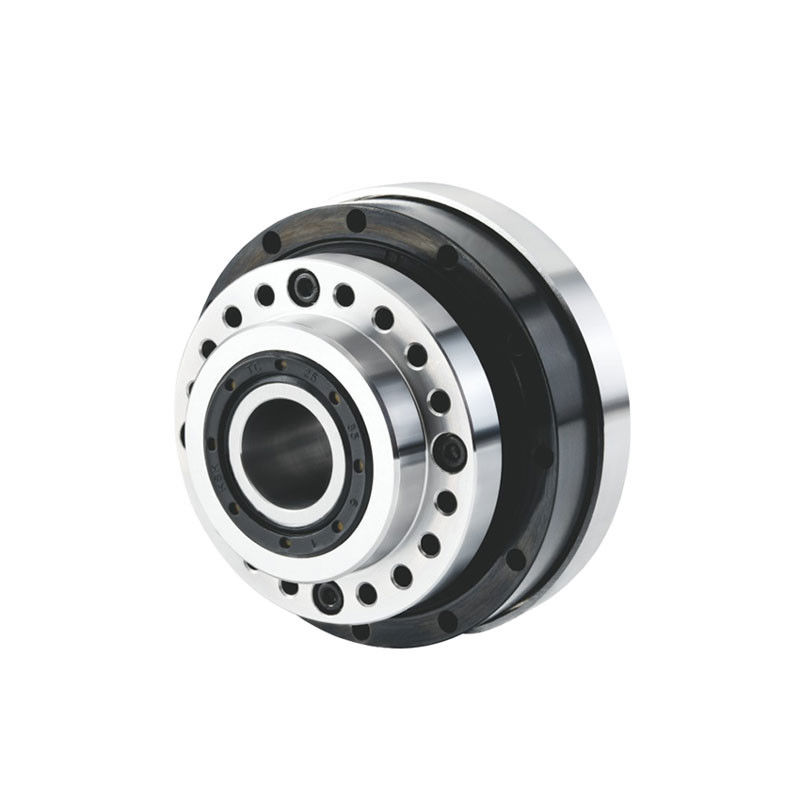

ZLSH17-H 비율 50/80:1 로봇 및 다양한 산업 자동화 응용을위한 고 정밀 하모닉 기어박스
하모닉 기어박스 (harmonic gearbox) 는 주로 네 가지 기본 구성 요소로 구성됩니다. 물결 발생기, 유연 기어, 유연 베어, 딱딱한 기어입니다. Harmonic transmission reducer is a kind of flexible bearing with a wave generator to produce controllable elastic deformation of the flexible gear and it transforms the force by meshing with rigid teeth.
제품 특징
전송 비율이 더 높습니다.단 단계의 하모닉 변속기 전송 속도의 비율은 70 ~ 320입니다.1, 최대 1까지 도달할 수 있습니다.0001 특정 하모닉 감소기, 그리고 다단계 전송 속도 비율은 30 이상에 도달 할 수 있습니다.000:1.
높은 운반 용량이것은 하모닉 기어 변속기에서 동시에 매시되는 치아 수가 동시에 치아 총 수의 30% 이상을 차지할 수 있기 때문입니다.그리고 부드러운 바퀴는 고강도 물질을 사용합니다., 그리고 이빨은 얼굴 접촉으로 연결되어 있습니다.
높은 전송 정확성이것은 동시에 조화적 변속기 변속기의 치아 수가 많고, 다치 치아 망은 오류에 대한 상호 보상 효과를 가지고 있기 때문에 전송 정확도가 높습니다.같은 변속기 정확도 수준에서, 전송 오류는 일반적인 실린더 기어 전송의 1/4 정도입니다.
높은 드라이브 효율과 안정적인 운동부드러운 바퀴 치아가 전송 도중 균일한 방사선 움직임을 이동했기 때문에, 입력 속도가 매우 높더라도 바퀴 치아의 상대적인 미끄러짐 속도는 여전히 매우 낮습니다.그래서 바퀴의 치아는 작은 마모입니다, 높은 효율성 (69% ~ 96%까지 도달 할 수 있습니다). 입력 및 매시링으로 인해 장비의 양쪽이 작업에 참여했기 때문에 충돌이 없었고 운동은 안정적이었습니다.
간단한 구조, 소수의 부품, 편리한 설치.3개의 기본 부품만 있고, 입력과 출력 샤프트는 동축선으로 구성되어 있어, 구조는 간단하고 설치가 쉽습니다.
작은 부피와 가벼운 무게정규 리드커와 비교하면 출력 토크가 같을 때 하모닉 기어 리드커의 부피는 2/3 감소하고 무게는 1/2 감소 할 수 있습니다.
닫힌 공간에 적용할 수 있습니다.부드러운 바퀴의 유연성 특성을 이용하면, 회전이라는 귀중한 이점은 다른 변속기와 비교할 수 없습니다.
신청서
하모니 환기는 유연한 기어 전송 장치입니다. 작은 크기, 가벼운 무게 및 큰 운반 능력의 장점으로 인해 다양한 자동화 분야에서 널리 사용됩니다.
• 항공우주: 하모닉 환기는 항공우주 분야에서 중요한 역할을 하며 높은 정확성과 신뢰성의 요구 사항을 충족시키기 위해 사용됩니다.
• 에너지 및 항해: 이러한 영역에서의 장비는 종종 많은 힘과 토크를 필요로 하며, 높은 운반 능력으로 인해 하모닉 느림은 이러한 애플리케이션에 적합합니다..
• 산업용 로봇 및 로봇 팔: 하모니 환기는 이러한 분야에서 운동 정확성과 제어력을 향상시킵니다. 특히 높은 정확성과 높은 역학적 성능을 요구하는 서보 시스템에서.
• 의료 및 과학 기기. 이 분야는 장비의 정확성 및 신뢰성에 대한 엄격한 요구 사항이 있으며, 하모닉 감소기는 안정적이고 정확한 동작 제어 기능을 제공할 수 있습니다.
• 반도체 및 전자 장비 제조: 이 분야는 장비의 정확성과 미세 작동에 대한 높은 요구 사항이 있습니다.그리고 하모닉 리듀서는 높은 전송 정확도와 섬세한 통제를 제공할 수 있습니다..
• 석유화학, 직물, 농업 기계 및 기타 분야. 이러한 분야에 있는 장비는 일반적으로 복잡한 운동과 힘을 필요로 합니다.그리고 유연성과 강도 하모닉 감소기는 매우 적용됩니다.
일반적으로, 하모닉 감소기의 응용은 매우 광범위합니다. 그들은 중요한 역할을합니다.
ZLSH17-50-H, 감소 비율 50: 1 하모닉 기어 감소기 기계 도면 및 주요 기술 사양 아래와 같이,
| 등급 토크 @2000rpm |
최대 시작 및 정지 토크 | 최대 평균 토크 | 최대 순간 토크 | 최대 입력 속도 | 허용되는 평균 입력 속도 | 수명 |
| N.m | N.m | N.m | N.m | rpm | rpm | 시간 |
| 16 | 39 | 28.5 | 77 | 8500 | 3500 | >14000 |
| 각 정확성 | 히스테레시스 | 시작 토크 | 가속 토크 | 구부러진 토크 | 맥스. 반발 | 윤활 |
| 아크민 | 아크민 | N.m | N.m | N.m | arcsec | 평생용 기름 |
| 1.5 | 2 | 27 | 16 | 270 | 4.2 | 소음<60dB |
ZLSH17-80-H, 감소 비율 80: 1 하모닉 기어 감소기 기계 도면 및 주요 기술 사양은 아래와 같습니다.
| 등급 토크 @2000rpm |
최대 시작 및 정지 토크 | 최대 평균 토크 | 최대 순간 토크 | 최대 입력 속도 | 허용되는 평균 입력 속도 | 수명 |
| N.m | N.m | N.m | N.m | rpm | rpm | 시간 |
| 22 | 50 | 29.7 | 96 | 8500 | 3500 | >14000 |
| 각 정확성 | 히스테레시스 | 시작 토크 | 가속 토크 | 구부러진 토크 | 맥스. 반발 | 윤활 |
| 아크민 | 아크민 | N.m | N.m | N.m | arcsec | 평생용 기름 |
| 1.5 | 2 | 25 | 24 | 270 | 4.2 | 소음<60dB |
참고:모델 선택에 어려움을 겪는 경우, 그냥 친절하게 저희에게 연락 하 고 가장 적절한 절제기를 추천 할 것입니다.

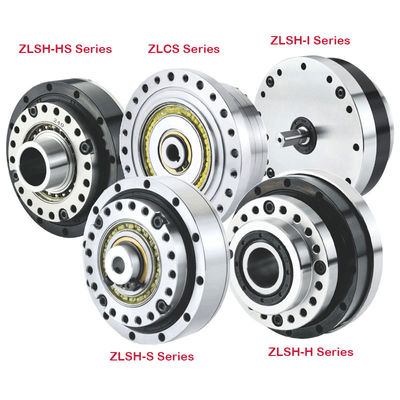

더 많은 종류 의 조화적 변속기
|
