| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZLSH20-H 시리즈 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 4pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

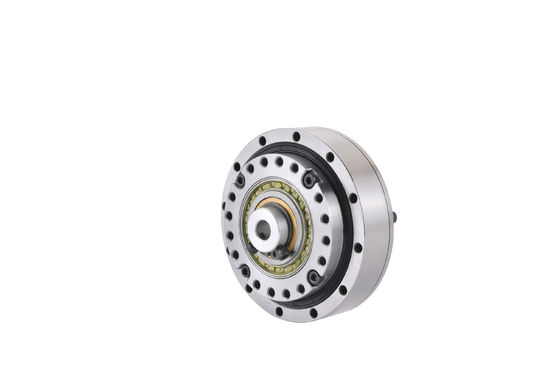

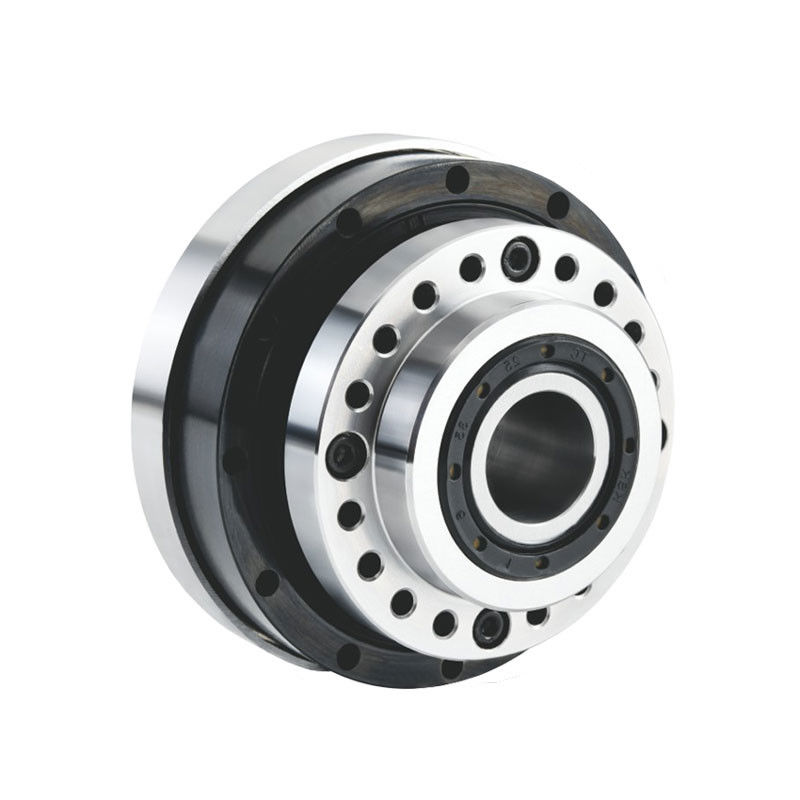

ZLSH20-H RATIO 50/100/120:1 로보틱스 및 다양한 산업 자동화 애플리케이션을 위한 고 정밀 하모닉 기어박스
하모닉 기어박스 (harmonic gearbox) 는 주로 네 가지 기본 구성 요소로 구성됩니다. 물결 발생기, 유연 기어, 유연 베어 및 딱딱한 기어. Harmonic transmission reducer is a kind of flexible bearing with a wave generator to produce controllable elastic deformation of the flexible gear and it transforms the force by meshing with rigid teeth.
제품 특징
고정도 전송:하모닉 감소기는 고 정밀 전송 및 위치 제어를 제공 할 수 있습니다. 그것은 다양한 NC 기계 도구, 처리 센터 및 기타 장비에 적합합니다.정밀한 모션 컨트롤을 달성하고 처리 정확도를 향상시킬 수 있습니다.
높은 출력 토크:하모닉 환기는 높은 토크 밀도를 가지고 있으며, 가공 과정의 안정성과 정확성을 보장하기 위해 기계 도구 가공 중에 안정적이고 신뢰할 수있는 토크 출력을 제공할 수 있습니다.
고효율 송전기:하모닉 환기는 유연한 기어 전송의 원리를 사용합니다. 그것은 높은 전송 효율을 가지고 있으며 에너지 손실을 줄이고 기계 도구 장비의 에너지 활용률을 향상시킬 수 있습니다.
콤팩트 구조:하모닉 환기는 제한된 공간에서 효율적인 전송을 달성하고 기계 도구 장비의 설치 공간을 절약 할 수있는 컴팩트 구조 설계가 있습니다.
고속 안정성:조화로운 감소기는 높은 속도로 실행할 때 높은 안정성과 안정성을 유지할 수 있으며, 고속 절단 및 고속 처리와 같은 엄격한 경우에 적합합니다.
신청서
하모니 환기는 유연한 기어 전송 장치입니다. 작은 크기, 가벼운 무게 및 큰 운반 능력의 장점 때문에 다양한 자동화 분야에서 널리 사용됩니다.
항공우주하모닉 환기는 항공우주 분야에서 중요한 역할을하며 높은 정확성과 신뢰성의 요구 사항을 충족하는 데 사용됩니다.
에너지와 항법이러한 영역의 장비는 종종 많은 힘과 토크를 필요로하며, 높은 운반 능력으로 인해 하모닉 느림이 이러한 애플리케이션에 적합합니다.
산업용 로봇과 로봇 팔하모니 절감기는 이러한 분야에서 운동 정확성과 제어력을 향상시킵니다. 특히 높은 정확성과 높은 동적 성능을 요구하는 서보 시스템에서.
의료 및 과학 기기이러한 영역은 장비의 정확성과 신뢰성에 대한 엄격한 요구 사항이 있으며, 하모닉 감소기는 안정적이고 정확한 모션 컨트롤을 제공할 수 있습니다.
반도체 및 전자 장비 제조이러한 영역은 장비의 정확성과 마이크로 조작에 대한 높은 요구 사항을 가지고 있으며, 하모닉 환각기는 높은 전송 정확성과 섬세한 제어 기능을 제공할 수 있습니다.
석유화학, 섬유, 농업 기계 및 기타 분야이러한 영역의 장비는 일반적으로 복잡한 움직임과 힘을 필요로하며, 하모닉 감소기의 유연성과 강도는 매우 적용됩니다.
일반적으로, 하모닉 감소기의 응용은 매우 광범위합니다. 그들은 중요한 역할을 합니다.
ZLSH20-50-H, 감소 비율 50: 1 하모닉 기어 감소기 기계 도면 및 주요 기술 사양은 아래와 같습니다.
| 등급 토크 @2000rpm |
최대 시작 및 정지 토크 | 최대 평균 토크 | 최대 순간 토크 | 최대 입력 속도 | 허용되는 평균 입력 속도 | 수명 |
| N.m | N.m | N.m | N.m | rpm | rpm | 시간 |
| 25 | 63 | 37 | 108 | 6500 | 3500 | >14000 |
| 각 정확성 | 히스테레시스 | 시작 토크 | 가속 토크 | 구부러진 토크 | 맥스. 반발 | 윤활 |
| 아크민 | 아크민 | N.m | N.m | N.m | arcsec | 평생용 기름 |
| 1 | 2 | 36 | 22 | 440 | 5.3 | 소음<60dB |
ZLSH20-100-H, 감소 비율 100: 1 하모닉 기어 감소기 기계 도면 및 주요 기술 사양은 아래와 같습니다.
| 등급 토크 @2000rpm |
최대 시작 및 정지 토크 | 최대 평균 토크 | 최대 순간 토크 | 최대 입력 속도 | 허용되는 평균 입력 속도 | 수명 |
| N.m | N.m | N.m | N.m | rpm | rpm | 시간 |
| 40 | 91 | 54 | 162 | 6500 | 3500 | >14000 |
| 각 정확성 | 히스테레시스 | 시작 토크 | 가속 토크 | 구부러진 토크 | 맥스. 반발 | 윤활 |
| 아크민 | 아크민 | N.m | N.m | N.m | arcsec | 평생용 기름 |
| 1 | 2 | 32 | 38 | 440 | 5.3 | 소음<60dB |
ZLSH20-120-H, 감소 비율 120: 1 하모닉 기어 감소기 기계 도면 및 주요 기술 사양은 아래와 같습니다.
| 등급 토크 @2000rpm |
최대 시작 및 정지 토크 | 최대 평균 토크 | 최대 순간 토크 | 최대 입력 속도 | 허용되는 평균 입력 속도 | 수명 |
| N.m | N.m | N.m | N.m | rpm | rpm | 시간 |
| 40 | 99 | 54 | 162 | 6500 | 3500 | >14000 |
| 각 정확성 | 히스테레시스 | 시작 토크 | 가속 토크 | 구부러진 토크 | 맥스. 반발 | 윤활 |
| 아크민 | 아크민 | N.m | N.m | N.m | arcsec | 평생용 기름 |
| 1 | 2 | 31 | 45 | 440 | 5.3 | 소음<60dB |
참고:모델 선택에 어려움을 겪는 경우, 그냥 친절하게 저희에게 연락 하 고 가장 적절한 절제기를 추천 할 것입니다.

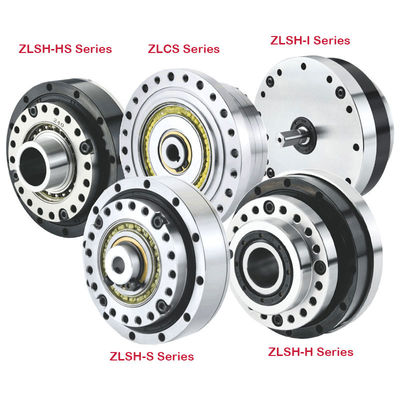

더 많은 종류 의 조화적 변속기
|
