| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZLSH25-H 시리즈 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 4pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

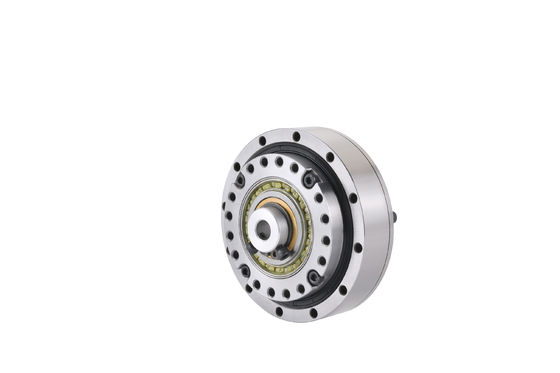

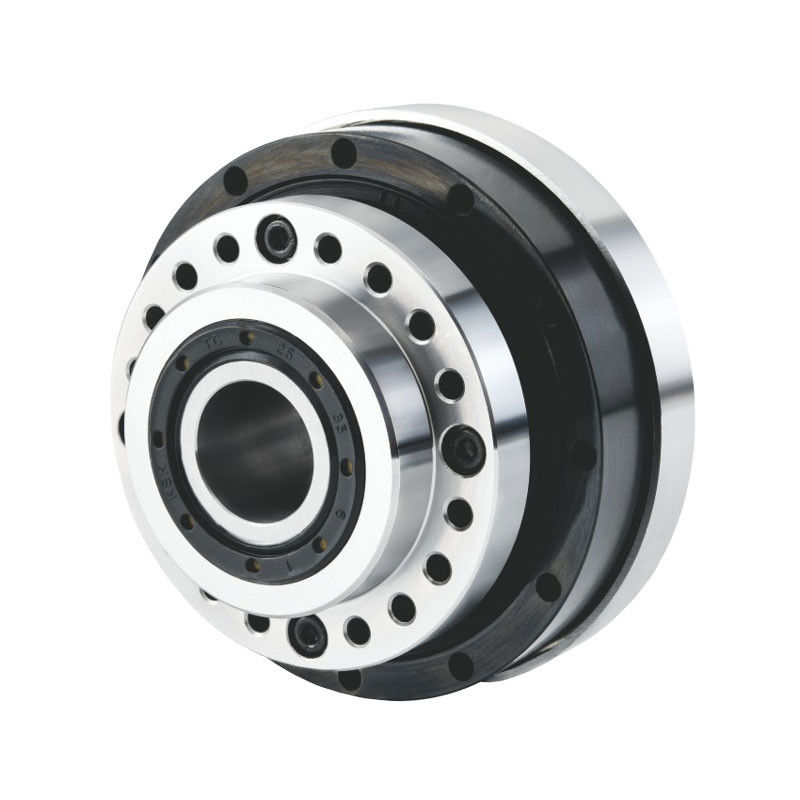

ZLSH25-H 비율 50/100:1 로봇 및 다양한 산업 자동화 응용을위한 고 정밀 하모닉 변속기
하모닉 기어박스 (harmonic gearbox) 는 주로 네 가지 기본 구성 요소로 구성됩니다. 물결 발생기, 유연 기어, 유연 베어 및 딱딱한 기어. Harmonic transmission reducer is a kind of flexible bearing with a wave generator to produce controllable elastic deformation of the flexible gear and it transforms the force by meshing with rigid teeth.
PRMCAS 하모닉 기어 리듀서 특징다음 각 호의
1전송 비율은 더 크다. 단일 단계의 하모닉 기어 전송 비율은 70 ~ 320입니다.1, 최대 1까지 도달할 수 있습니다.0001 특정 하모닉 감소기, 그리고 다단계 전송 속도 비율은 30 이상에 도달 할 수 있습니다.000:1.
2높은 운반 용량. 이것은 하모닉 기어 변속기에서 동시에 매싱되는 치아 수가 동시에 치아 총 수의 30% 이상을 차지할 수 있기 때문입니다.그리고 부드러운 바퀴는 고강도 물질을 사용합니다., 그리고 이빨은 얼굴 접촉으로 연결되어 있습니다.
3높은 전송 정확성. 이것은 동시에 조화적 변속기 변속기의 이빨의 수와, 멀티 치아 메시는 오류에 상호 보상 효과를 가지고 있기 때문입니다.그래서 전송 정확도는 더 높습니다.같은 기어 정확도 수준의 경우, 전송 오류는 일반 실린더 기어 전송의 1/4 정도입니다.
4높은 구동 효율과 안정적인 운동입니다. 부드러운 바퀴 치아가 전송 도중 균일한 방사선 움직임을 이동하기 때문에, 입력 속도가 매우 높더라도,바퀴 치아의 상대적인 미끄러짐 속도는 여전히 매우 낮습니다.그래서 바퀴의 치아 마모는 작고 높은 효율성 (69%~96%까지 도달 할 수 있습니다). 입구와 매시링으로 인해 기어의 양쪽이 작업에 참여했기 때문에 충돌이 없었습니다.그리고 운동은 안정적이었습니다..
5간단한 구조, 소수의 부품, 그리고 편리한 설치. 단지 세 가지 기본 구성 요소가 있습니다.그래서 구조는 간단하고 쉽게 설치됩니다.
6작은 부피와 가벼운 무게. 정규 리드커와 비교하면 출력 토크가 동일하면 하모닉 기어 리드커의 부피가 2/3 감소 할 수 있습니다.무게는 1/2로 줄일 수 있습니다..
7닫힌 공간 응용에 적합합니다. 부드러운 바퀴의 유연성 특성을 사용하여 회전의이 귀중한 이점은 다른 변속기와 비교할 수 없습니다.
신청서
산업용 로봇하모닉 환기는 모터와 실행 기관을 연결하는 데 사용되며 고 정밀과 안정적인 모션 컨트롤을 제공합니다.
서비스 로봇의료, 돌봄 및 물류 분야에서, 하모닉 감소기는 로봇의 운동 정확성과 신뢰성을 향상시키기 위해 사용됩니다.
로봇 팔하모닉 감소기는 정교한 작동을 달성하기 위해 끝 액추에터에 사용됩니다.
정밀 처리장하모닉 환기는 속도를 제어하고 장비의 안정성 및 고 정밀 처리 굴착을 보장하기 위해 큰 토크를 제공합니다.
항공우주 분야하모닉 감소기는 위성 전환의 정확성과 기동성을 보장하는 데 사용되며 착륙 기구와 스티어링 기기의 움직임을 보장합니다.
의료기기 분야하모닉 감소기는 수술 로봇의 팔 움직임의 안정성과 정확성을 향상시키는 데 사용되며 혈액 운송 장비, 모니터링 및 의료 기계 분야에도 사용됩니다.하모닉 감소기는 현대 산업과 자동화 시스템에서 높은 정밀도로 중요한 역할을합니다., 높은 정밀도, 높은 토크, 작은 부피 및 낮은 소음 시스템.
다른 것카튼 포장 기계, 의료 기계, 측정/분석/시험 기계, 대형 망원경, 기상 장비, 첨단 기기, 광학 제조 장비,반도체 제조 장치, 크리스탈 제조 장비, FPD 제조 장치, 통신 장치, 항공 우주 기계, 항공 우주 기계, CNC 기계 도구,레이더 및 위성 지상 수신 장비와 같은 다른 정밀 전송 시스템.
ZLSH25-50-H, 감소 비율 50: 1 하모닉 기어 감소기 기계 도면 및 주요 기술 사양은 아래와 같습니다.
| 등급 토크 @2000rpm |
최대 시작 및 정지 토크 | 최대 평균 토크 | 최대 순간 토크 | 최대 입력 속도 | 허용되는 평균 입력 속도 | 수명 |
| N.m | N.m | N.m | N.m | rpm | rpm | 시간 |
| 39 | 102 | 61 | 205 | 6500 | 3500 | >14000 |
| 각 정확성 | 히스테레시스 | 시작 토크 | 가속 토크 | 구부러진 토크 | 맥스. 반발 | 윤활 |
| 아크민 | 아크민 | N.m | N.m | N.m | arcsec | 평생용 기름 |
| 1 | 2 | 56 | 34 | 890 | 5.4 | 소음<60dB |
ZLSH25-100-H, 감소 비율 100: 1 하모닉 기어 감소기 기계 도면 및 주요 기술 사양은 아래와 같습니다.
| 등급 토크 @2000rpm |
최대 시작 및 정지 토크 | 최대 평균 토크 | 최대 순간 토크 | 최대 입력 속도 | 허용되는 평균 입력 속도 | 수명 |
| N.m | N.m | N.m | N.m | rpm | rpm | 시간 |
| 67 | 165 | 119 | 312 | 5600 | 3500 | >14000 |
| 각 정확성 | 히스테레시스 | 시작 토크 | 가속 토크 | 구부러진 토크 | 맥스. 반발 | 윤활 |
| 아크민 | 아크민 | N.m | N.m | N.m | arcsec | 평생용 기름 |
| 1 | 2 | 49 | 59 | 890 | 5.4 | 소음<60dB |
참고:모델 선택에 어려움을 겪는 경우, 그냥 친절하게 저희에게 연락 하 고 가장 적절한 절제기를 추천 할 것입니다.

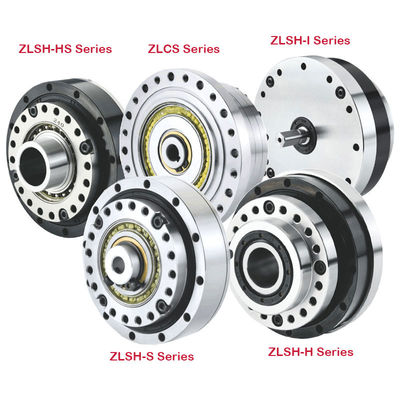

더 많은 종류 의 조화적 변속기
|
