| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZLSH20-S 시리즈 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 4pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

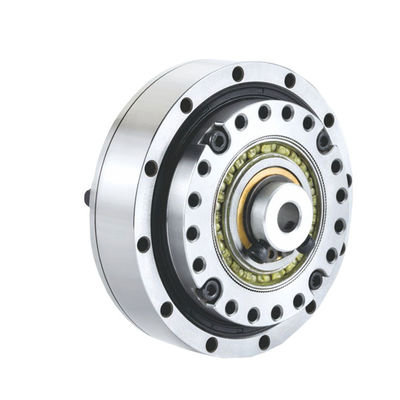

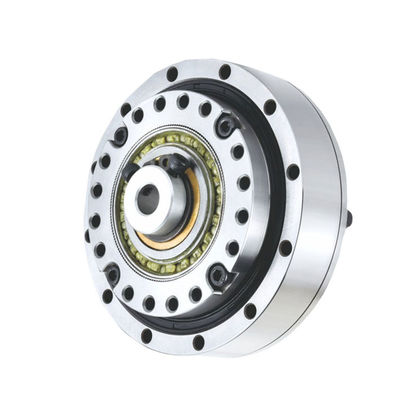

ZLSH20-S RATIO 50/100/120:1 로보틱스 및 다양한 산업 자동화 애플리케이션을 위한 고 정밀 하모닉 기어박스
PRMCAS 하모닉 기어 리듀서 특징 및 장점다음 각 호의
전송 비율이 더 높습니다.단 단계의 하모닉 변속기 전송 속도의 비율은 70 ~ 320입니다.1, 최대 1까지 도달할 수 있습니다.0001 특정 하모닉 감소기, 그리고 다단계 전송 속도 비율은 30 이상에 도달 할 수 있습니다.000:1.
높은 운반 용량이것은 하모닉 기어 변속기에서 동시에 매시되는 치아 수가 동시에 치아 총 수의 30% 이상을 차지할 수 있기 때문입니다.그리고 부드러운 바퀴는 고강도 물질을 사용합니다., 그리고 이빨은 얼굴 접촉으로 연결되어 있습니다.
높은 전송 정확성이것은 동시에 조화적 변속기 변속기의 치아 수가 많고, 다치 치아 망은 오류에 대한 상호 보상 효과를 가지고 있기 때문에 전송 정확도가 높습니다.같은 변속기 정확도 수준에서, 전송 오류는 일반적인 실린더 기어 전송의 1/4 정도입니다.
높은 드라이브 효율과 안정적인 운동부드러운 바퀴 치아가 전송 도중 균일한 방사선 움직임을 움직였기 때문에 입력 속도가 매우 높더라도 바퀴 치아의 상대적인 미끄러짐 속도는 여전히 매우 낮습니다.그래서 바퀴의 치아는 작은 마모입니다, 높은 효율성 (69% ~ 96%까지 도달 할 수 있습니다). 입력 및 매시링으로 인해 장비의 양쪽이 작업에 참여했기 때문에 충돌이 없었고 운동은 안정적이었습니다.
간단한 구조, 소수의 부품, 편리한 설치.3개의 기본 부품만 있고, 입력과 출력 샤프트는 동축선으로 구성되어 있어, 구조는 간단하고 설치가 쉽습니다.
작은 부피와 가벼운 무게. 일반 리드커와 비교하면 출력 토크가 동일하면 하모닉 기어 리드커의 부피가 2/3 감소 할 수 있습니다.무게는 1/2로 줄일 수 있습니다..
닫힌 공간에 적용할 수 있습니다.부드러운 바퀴의 유연성 특성을 이용하면, 회전이라는 귀중한 이점은 다른 변속기와 비교할 수 없습니다.
신청서
기계 자동화 분야
기계 자동화 분야에서 하모닉 환기는 주로 다양한 로봇, 인쇄기, 열형조형기 및 포장기 등의 자동화 장비에 사용됩니다.높은 정밀도를 달성 할 수 있습니다.예를 들어, 산업 생산 라인에서,하모닉 감소기는 효과적으로 장비의 생산 효율과 안정성을 향상시킬 수 있습니다., 실패율과 유지보수 시간을 줄입니다.
항공우주 분야
항공우주 분야에서 하모닉 감소기는 주로 항공 제어 부대, 위성 내비게이션 장비,로켓 발사 플랫폼조화로운 및 낮은 역행 특성 조화적 감소기는 공간 제어 정확성의 요구 사항을 충족 할 수 있습니다.그리고 동시에 크게 장비의 무게를 줄이고 전체 시스템의 성능을 향상시킬 수 있습니다.
전자 및 전자 분야
전기 전자 분야에서, 하모닉 환기는 주로 다양한 로봇, CNC 절단 기계 및 열 폼링 장비와 같은 고속 정밀 전송 제어에 사용됩니다.하모닉 리드커의 높은 딱딱함, 높은 효율성, 낮은 소음, 고 정밀성 기능은 전력 전자 분야에서 널리 사용되었습니다.
ZLSH20-50-S, 감소 비율 50: 1 하모닉 기어 감소기 기계 도면 및 주요 기술 사양 아래와 같이,
| 등급 토크 @2000rpm |
최대 시작 및 정지 토크 | 최대 평균 토크 | 최대 순간 토크 | 최대 입력 속도 | 허용되는 평균 입력 속도 | 수명 |
| N.m | N.m | N.m | N.m | rpm | rpm | 시간 |
| 25 | 63 | 37 | 108 | 6500 | 3500 | >14000 |
| 각 정확성 | 히스테레시스 | 시작 토크 | 가속 토크 | 구부러진 토크 | 맥스. 반발 | 윤활 |
| 아크민 | 아크민 | N.m | N.m | N.m | arcsec | 평생용 기름 |
| 1 | 2 | 56 | 25 | 440 | 17 | 소음<60dB |
ZLSH20-100-S, 감소 비율 100: 1 하모닉 기어 감소기 기계 도면 및 주요 기술 사양은 아래와 같습니다.
| 등급 토크 @2000rpm |
최대 시작 및 정지 토크 | 최대 평균 토크 | 최대 순간 토크 | 최대 입력 속도 | 허용되는 평균 입력 속도 | 수명 |
| N.m | N.m | N.m | N.m | rpm | rpm | 시간 |
| 40 | 91 | 54 | 162 | 6500 | 3500 | >14000 |
| 각 정확성 | 히스테레시스 | 시작 토크 | 가속 토크 | 구부러진 토크 | 맥스. 반발 | 윤활 |
| 아크민 | 아크민 | N.m | N.m | N.m | arcsec | 평생용 기름 |
| 1 | 2 | 82 | 40 | 440 | 9 | 소음<60dB |
ZLSH20-120-S, 감소 비율 120: 1 하모닉 기어 감소기 기계 도면 및 주요 기술 사양은 아래와 같습니다.
| 등급 토크 @2000rpm |
최대 시작 및 정지 토크 | 최대 평균 토크 | 최대 순간 토크 | 최대 입력 속도 | 허용되는 평균 입력 속도 | 수명 |
| N.m | N.m | N.m | N.m | rpm | rpm | 시간 |
| 40 | 99 | 54 | 162 | 6500 | 3500 | >14000 |
| 각 정확성 | 히스테레시스 | 시작 토크 | 가속 토크 | 구부러진 토크 | 맥스. 반발 | 윤활 |
| 아크민 | 아크민 | N.m | N.m | N.m | arcsec | 평생용 기름 |
| 1 | 2 | 87 | 40 | 440 | 8 | 소음<60dB |
참고:모델 선택에 어려움을 겪는 경우, 그냥 친절하게 저희에게 연락 하 고 가장 적절한 절제기를 추천 할 것입니다.

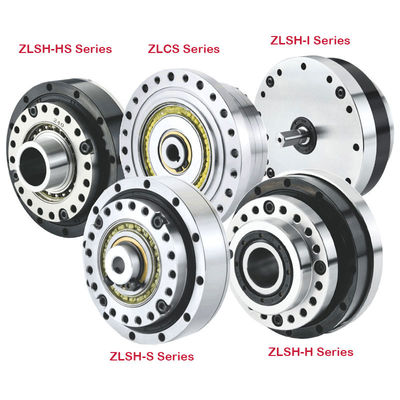

더 많은 종류 의 조화적 변속기
하모닉 환전기는 하모닉 환전과 소음 저하의 원리를 사용하는 기계적 변속 장치이다. 내부 구조는 유연한 골격과 딱딱한 기어로 구성된다. The working principle of the harmonic reducer is to use the elastic deformation of the flexible skeleton and the meshing of the gear to achieve a high-precision input shaft speed to the deceleration and reverse transmission of the output shaft speed하모닉 감소는 높은 전송 정확성, 낮은 노이즈, 빠른 응답 속도 및 좋은 신뢰성으로 특징입니다.
하모니 환기는 다음 측면을 포함하여 기계 변속 시스템에서 중요한 역할을합니다.
속도 감소:하모닉 환속기는 하모닉 전송의 원리를 통해 높은 입력 속도를 저속 회전으로 회전하여 기계 장비의 속도를 줄일 수 있습니다.
역변속기:하모닉 리드커는 역전속 기능을 가지고 있으며, 이는 가속 시 출력 샤프트 토크의 역전속을 달성할 수 있다.
높은 정밀 전송 효과:하모닉 환기는 유연한 골격과 딱딱한 기어의 결합 구조를 사용하며, 이는 높은 정밀의 입력 샤프트 속도에서 출력 샤프트 속도로 정확한 변환을 달성할 수 있습니다.
낮은 소음 효과:하모닉 감소기의 내부 구조는 간단하고 안정적이며 소음과 진동을 효과적으로 줄일 수 있습니다.
|
