| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZLSH17-I 시리즈 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 4pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

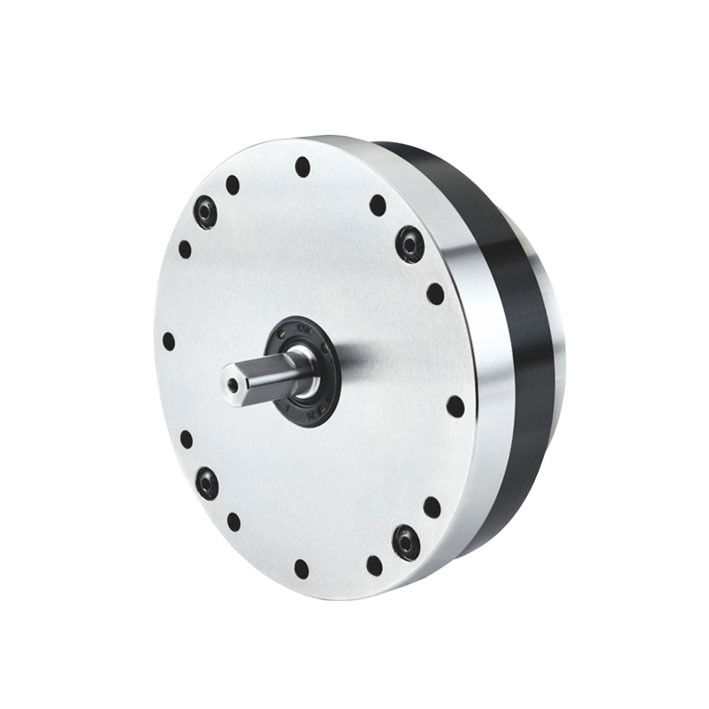

ZLSH17-I 비율 50/80:1 로보틱스 및 다양한 산업 자동화 응용을위한 고 정밀 하모닉 기어박스
하모닉 환전기는 하모닉 환전과 소음 저하의 원리를 사용하는 기계적 변속 장치이다. 내부 구조는 유연한 골격과 딱딱한 기어로 구성된다. The working principle of the harmonic reducer is to use the elastic deformation of the flexible skeleton and the meshing of the gear to achieve a high -precision input shaft speed to the deceleration and reverse transmission of the output shaft speed하모닉 감소는 높은 전송 정확성, 낮은 노이즈, 빠른 응답 속도 및 좋은 신뢰성으로 특징입니다.
하모니 환기는 다음 측면을 포함하여 기계적 변속 시스템에서 중요한 역할을합니다.
속도 감소:하모닉 환속기는 하모닉 전송의 원리를 통해 높은 입력 속도를 저속 회전으로 회전하여 기계 장비의 속도를 줄일 수 있습니다.
역변속기:하모닉 리드커는 역전속 기능을 가지고 있으며, 이는 가속 시 출력 샤프트 토크의 역전속을 달성할 수 있다.
높은 정밀 전송 효과:하모닉 환기는 유연한 골격과 딱딱한 기어의 결합 구조를 사용하며, 이는 높은 정밀의 입력 샤프트 속도에서 출력 샤프트 속도로 정확한 변환을 달성할 수 있습니다.
낮은 소음 효과:하모닉 감소기의 내부 구조는 간단하고 안정적이며 소음과 진동을 효과적으로 줄일 수 있습니다.
PRMCAS 하모닉 기어 리듀서 특징 및 장점다음 각 호의
전송 비율이 더 높습니다.단 단계의 하모닉 변속기 전송 속도의 비율은 70 ~ 320입니다.1, 최대 1까지 도달할 수 있습니다.0001 특정 하모닉 감소기, 그리고 다단계 전송 속도 비율은 30 이상에 도달 할 수 있습니다.000:1.
높은 운반 용량이것은 하모닉 기어 변속기에서 동시에 매시되는 치아 수가 동시에 치아 총 수의 30% 이상을 차지할 수 있기 때문입니다.그리고 부드러운 바퀴는 고강도 물질을 사용합니다., 그리고 이빨은 얼굴 접촉으로 연결되어 있습니다.
높은 전송 정확성이것은 동시에 조화적 변속기 변속기의 이빨의 수와, 다수 이빨 망은 오류에 대한 상호 보상 효과가 있기 때문에, 그래서전송 정확도가 더 높습니다.n 같은 변속기 정확도 수준의 경우, 전송 오류는 일반 실린더 변속기의 1/4 정도입니다.
높은 드라이브 효율과 안정적인 운동부드러운 바퀴 치아가 전송 도중 균일한 방사선 움직임을 이동했기 때문에, 입력 속도가 매우 높더라도 바퀴 치아의 상대적인 미끄러짐 속도는 여전히 매우 낮습니다.그래서 바퀴의 치아는 작은 마모입니다, 높은 효율성 (69% ~ 96%까지 도달 할 수 있습니다). 입력 및 매시링으로 인해 장비의 양쪽이 작업에 참여했기 때문에 충돌이 없었고 운동은 안정적이었습니다.
단순 한 구조, 소수의 부품, 편리 한 설치여기에 3개의 기본 부품만 있고, 입력 및 출력 샤프트는 동축선입니다. 그래서 구조는 간단하고 쉽게 설치할 수 있습니다.
작은 부피와 가벼운 무게정규 리드커와 비교하면 출력 토크가 같을 때 하모닉 기어 리드커의 부피는 2/3 감소하고 무게는 1/2 감소 할 수 있습니다.
닫힌 공간에 적용할 수 있습니다.부드러운 바퀴의 유연성 특성을 이용하면, 회전이라는 귀중한 이점은 다른 변속기와 비교할 수 없습니다.
신청서
하모닉 환기는 산업용 로봇, 서비스 로봇, 로봇 팔, 카튼 포장 기계, 의료 기계 등 많은 자동화 분야에서 널리 사용됩니다.측정 및 분석/시험 기계, 큰 망원경, 케이블 제조 장비, 정밀 포장 기계, 기상 장비, 고급 기기, 광학 제조 장비,반도체 제조 장치, 크리스탈 제조 장비, FPD 제조 장치, 통신 장치, 항공 우주 기계, CNC 기계 도구, 레이더 및 다양한 위성 지상 수신 장비.
하모닉 환기는 높은 정확성, 높은 신뢰성, 작은 크기, 가벼운 무게로 생산 효율성을 향상시키고 산업 업그레이드를 촉진하는 데 중요한 역할을했습니다.그리고 큰 부하 용량본질 기술 발전과 비용의 감소로, 하모닉 감소기의 응용 분야는 여전히 확장되고 있습니다.
ZLSH17-50-I, 감소 비율 50: 1 하모닉 기어 감소기 기계 도면 및 주요 기술 사양 아래와 같이,
| 등급 토크 @2000rpm |
최대 시작 및 정지 토크 | 최대 평균 토크 | 최대 순간 토크 | 최대 입력 속도 | 허용되는 평균 입력 속도 | 수명 |
| N.m | N.m | N.m | N.m | rpm | rpm | 시간 |
| 16 | 39 | 28.5 | 77 | 8500 | 3500 | >14000 |
| 각 정확성 | 히스테레시스 | 시작 토크 | 가속 토크 | 구부러진 토크 | 맥스. 반발 | 윤활 |
| 아크민 | 아크민 | N.m | N.m | N.m | arcsec | 평생용 기름 |
| 9.7 | 5.8 | 소음<60dB |
ZLSH17-80-I, 감소 비율 80: 1 하모닉 기어 감소기 기계 도면 및 주요 기술 사양은 아래와 같습니다.
| 등급 토크 @2000rpm |
최대 시작 및 정지 토크 | 최대 평균 토크 | 최대 순간 토크 | 최대 입력 속도 | 허용되는 평균 입력 속도 | 수명 |
| N.m | N.m | N.m | N.m | rpm | rpm | 시간 |
| 22 | 50 | 29.7 | 96 | 8500 | 3500 | >14000 |
| 각 정확성 | 히스테레시스 | 시작 토크 | 가속 토크 | 구부러진 토크 | 맥스. 반발 | 윤활 |
| 아크민 | 아크민 | N.m | N.m | N.m | arcsec | 평생용 기름 |
| 7.2 | 6.9 | 소음<60dB |
참고:모델 선택에 어려움을 겪는 경우, 그냥 친절하게 저희에게 연락 하 고 가장 적절한 절제기를 추천 할 것입니다.

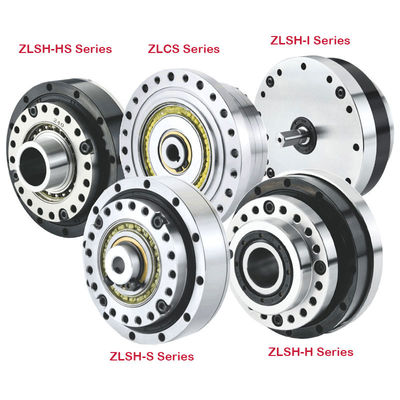

더 많은 종류 의 조화적 변속기
|
